带三槽法兰的阶梯轴套锁紧连接件

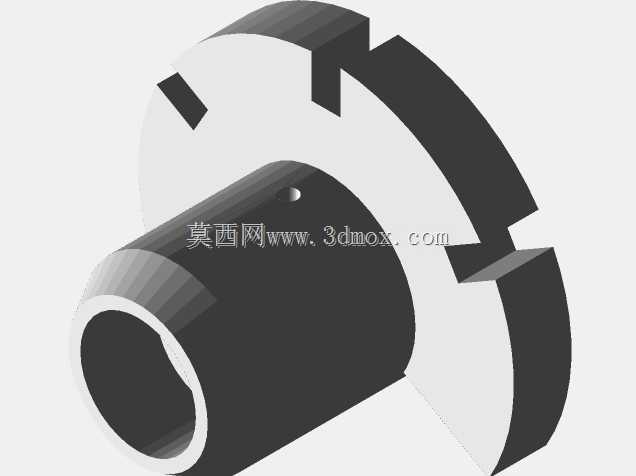

　　该零件属于轴端定位与周向锁紧类连接件，常见于轻工输送线、工装夹具回转工位、小型减速机输出端及手动调节机构中，用于在不破坏主轴表面的前提下，实现套筒、摆臂、凸轮或同步带轮的轴向限位与扭矩传递。零件整体为带法兰盘的阶梯回转结构，一端为光滑圆柱配合面，可插入对应安装孔内形成径向定位；另一端为直径更大的法兰盘，法兰外缘均匀开设三处径向通槽，槽口与锁紧螺钉、定位销或卡爪配合，既能够在装配时微调周向角度，也可在锁紧后防止受振松动。从结构受力角度看，法兰盘承担轴向压紧载荷，圆柱段承担同轴度约束，三处槽口将连续法兰分割为弹性卡爪形态，锁紧时螺钉压迫槽口两侧产生微量变形，使内孔与轴之间形成足够抱紧力，相比普通顶丝锁紧，其接触面积更大，

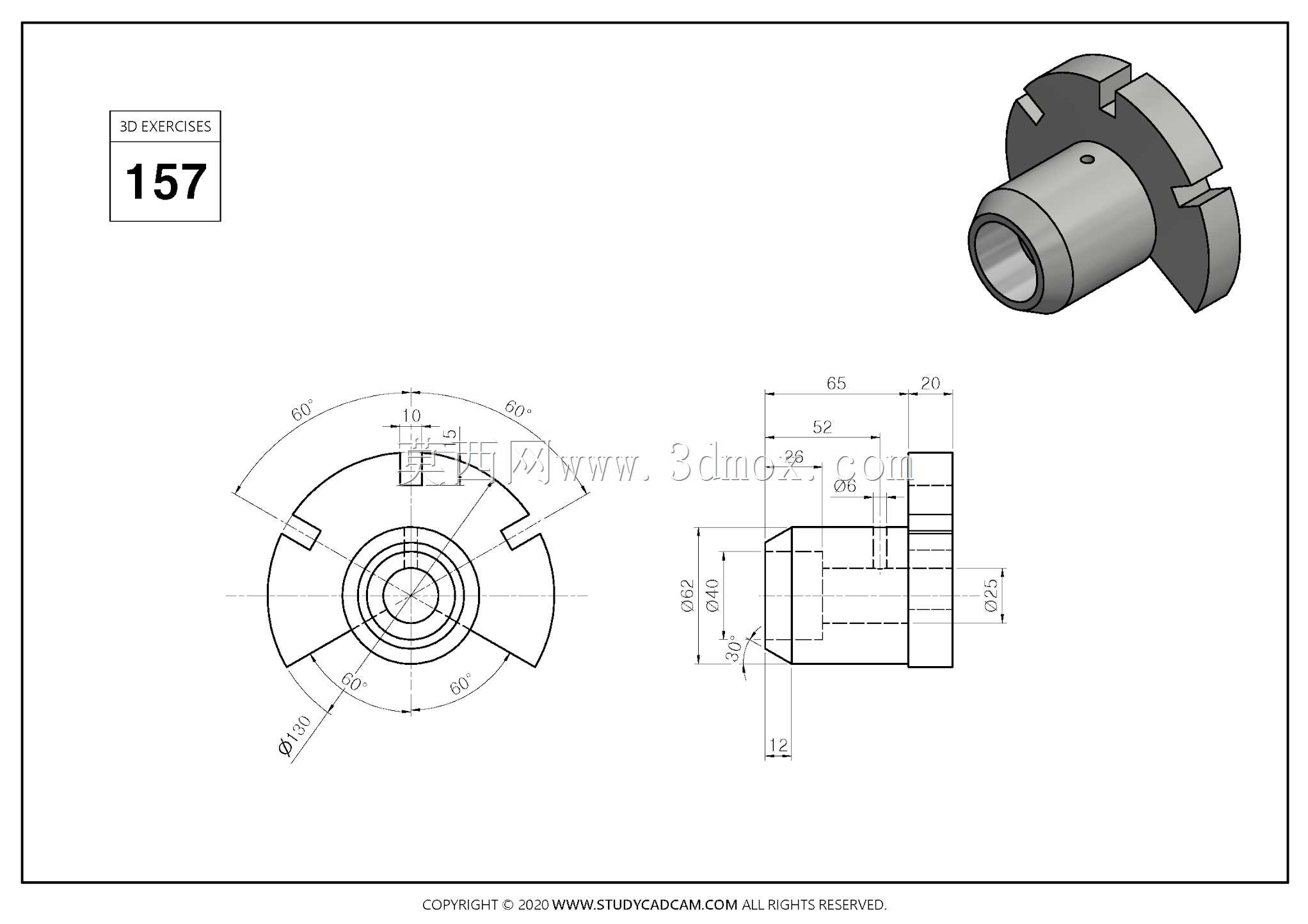

　　对轴的局部压伤更小，反复拆装后仍能保持稳定定心精度。建模时需优先保证内孔与外圆的同轴度，法兰端面与轴线的垂直度直接决定被连接件的端面跳动；槽口的角度分布需结合装配空间设定，避免与周边紧固件发生干涉。图纸标注的外圆、内孔、法兰厚度及槽宽尺寸，划定了零件的安装边界：圆柱段长度决定其伸入支座的深度，法兰外径需小于相邻部件的回转避让半径，槽口位置则要匹配现场扳手的操作角度。在实际选型中，这类零件多用于转速不高、载荷中等、需频繁调整相位的场合，如包装机的挡料杆固定、工装夹具的摆臂锁紧、检测设备的传感器支架角度调节。设计时还需在槽根处保留微小圆角，降低应力集中，避免反复锁紧后出现裂纹；内孔可根据工况选择光孔或键槽配合，若传递扭矩较大，

　　可在法兰端面增设摩擦纹或定位销孔，进一步限制相对转动。整个结构没有复杂曲面，特征以回转体、拉伸切除和圆周阵列为主，建模过程可清晰体现从毛坯到成品的工序逻辑，也便于后续出工程图、生成装配配合关系，对理解轴系定位、法兰连接和弹性锁紧原理有较强参考价值。
