双孔槽型铰接支座机械结构设计

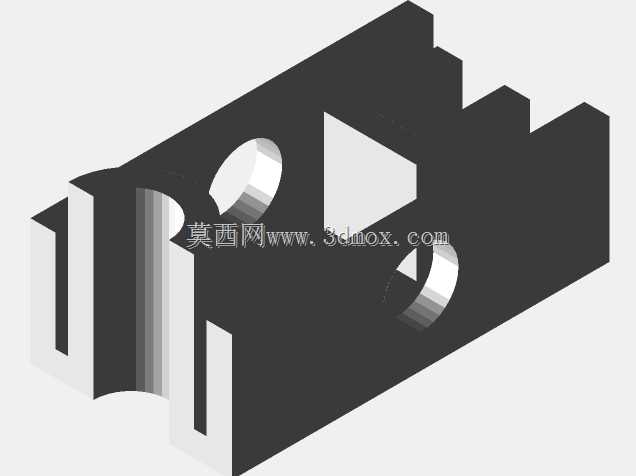

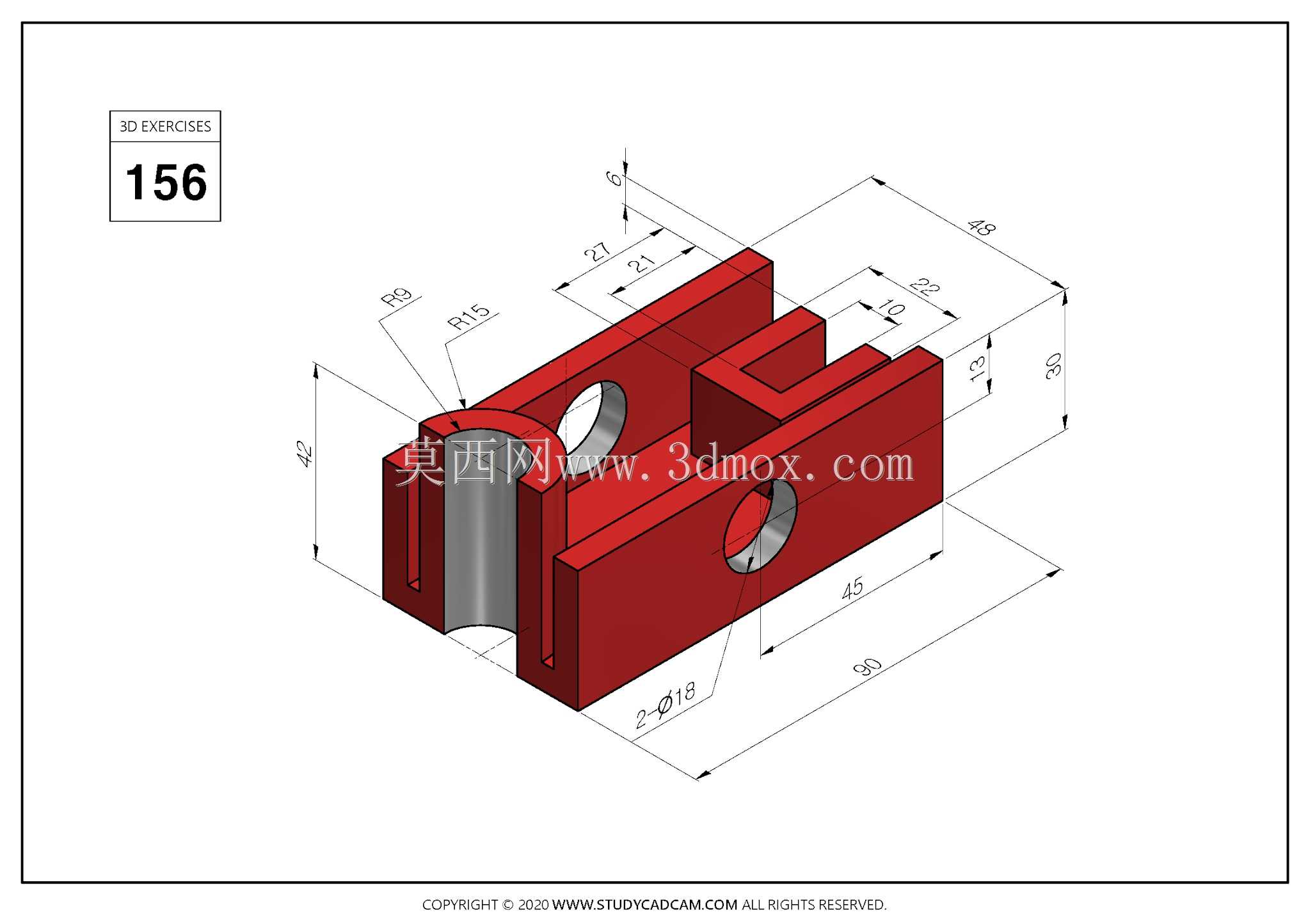

　　该铰接支座整体采用长方体开槽布局，主体长度90mm、宽度50mm、总高42mm，前端设置半圆柱包覆结构，既提升了端部抗弯截面模量，也为销轴贯穿提供了同轴定位基准。支座中部开设通长凹槽，槽宽10mm、槽深13mm，可直接嵌入对应厚度的连杆或摆臂，无需额外加装间隔套即可限制连接件的侧向窜动。零件两侧板对称布置两个直径18mm的同轴通孔，孔位中心距前端面27mm、距底面21mm，贯穿孔可适配标准销轴或螺栓，实现与外部执行件的铰接传动。从实际工况来看，这类支座多用于轻工自动化生产线的摆臂铰接点位、工装夹具的翻转定位机构，以及小型输送设备的连杆支撑端。在设备运行过程中，支座主要承受径向铰接载荷与少量侧向倾覆力矩，

　　开槽结构能够让被连接件直接嵌入槽内，将受力点分散到两侧立板上，相比单侧耳板结构，其抗偏载能力提升明显，同时也避免了双片支座装配时的同轴度调校工序。设计阶段优先保证两孔的同轴度公差与槽体侧面的平行度要求，建模时需先绘制主体拉伸轮廓，再切除中部通槽，随后对两侧孔位做同轴打孔特征，前端半圆弧与主体侧壁做相切约束，底部保留完整平面作为安装基准面。安装边界方面，底面为完整贴合面，可直接通过螺栓固定在设备安装板或型材台面上，周边需预留至少15mm的操作空间用于销轴装配与锁紧件安装；前端半圆柱结构无外凸尖角，在紧凑安装空间内可减少与周边运动件的干涉风险。零件壁厚均匀，主体立板厚度6mm，既满足常规轻载传动的强度需求，

　　也兼顾了铸件或机加工件的工艺可行性，未出现局部壁厚突变导致的应力集中区域。端部圆角R9的过渡处理，能够降低装配过程中的磕碰划伤风险，同时在受力时缓解槽口根部的应力集中。对于结构设计人员而言，建模时可将孔位与槽宽参数设置为可变量，便于后续根据不同销轴直径与连杆厚度快速调整规格，无需重构整体特征逻辑。
