带径向孔弯柄式圆柱夹持连接件结构

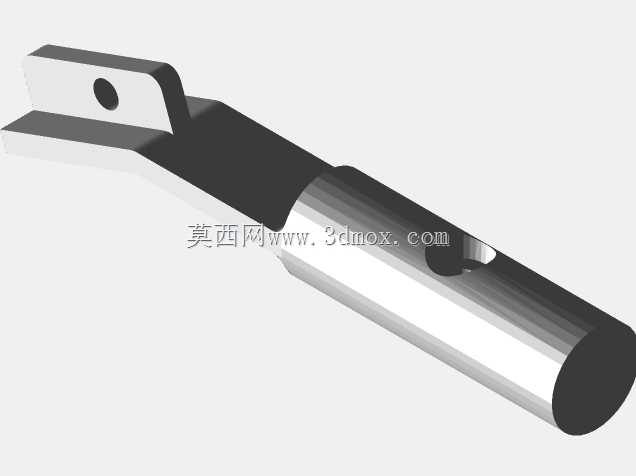

　　该零件属于小型杆筒复合式机械连接件，整体由一端封闭圆柱筒体与折弯扁柄组成，适合在空间受限、需要手动扳动或快速定位的机构中承担夹持、导向、铰接支撑及限位作用。圆柱段外圆直径为28，端部采用R3圆弧收束，筒壁上开设直径16的径向通孔，并在孔位附近保留直径5的小孔，可用于穿装销钉、紧定螺钉或润滑通路。封闭端结构能够提高筒体刚性，避免薄壁圆筒在受侧向载荷时发生开口失稳，同时为内部配合件提供轴向止挡面。

　　扁柄部分从筒体侧下方延伸，宽度方向尺寸为14，厚度方向为5，末端带有局部加厚与凹槽结构，可嵌入配对滑块、夹具压块或手动操作杆中。柄身与筒体衔接处采用平滑过渡，折弯角度按图面160°控制，既保证操作者扳动时具有足够力臂，又避免柄部过度外伸造成与周边机架干涉。靠近柄端的小孔可作为保险销孔、拉簧挂孔或二次锁紧孔，在频繁拆装工况下能够防止连接件自行松脱。

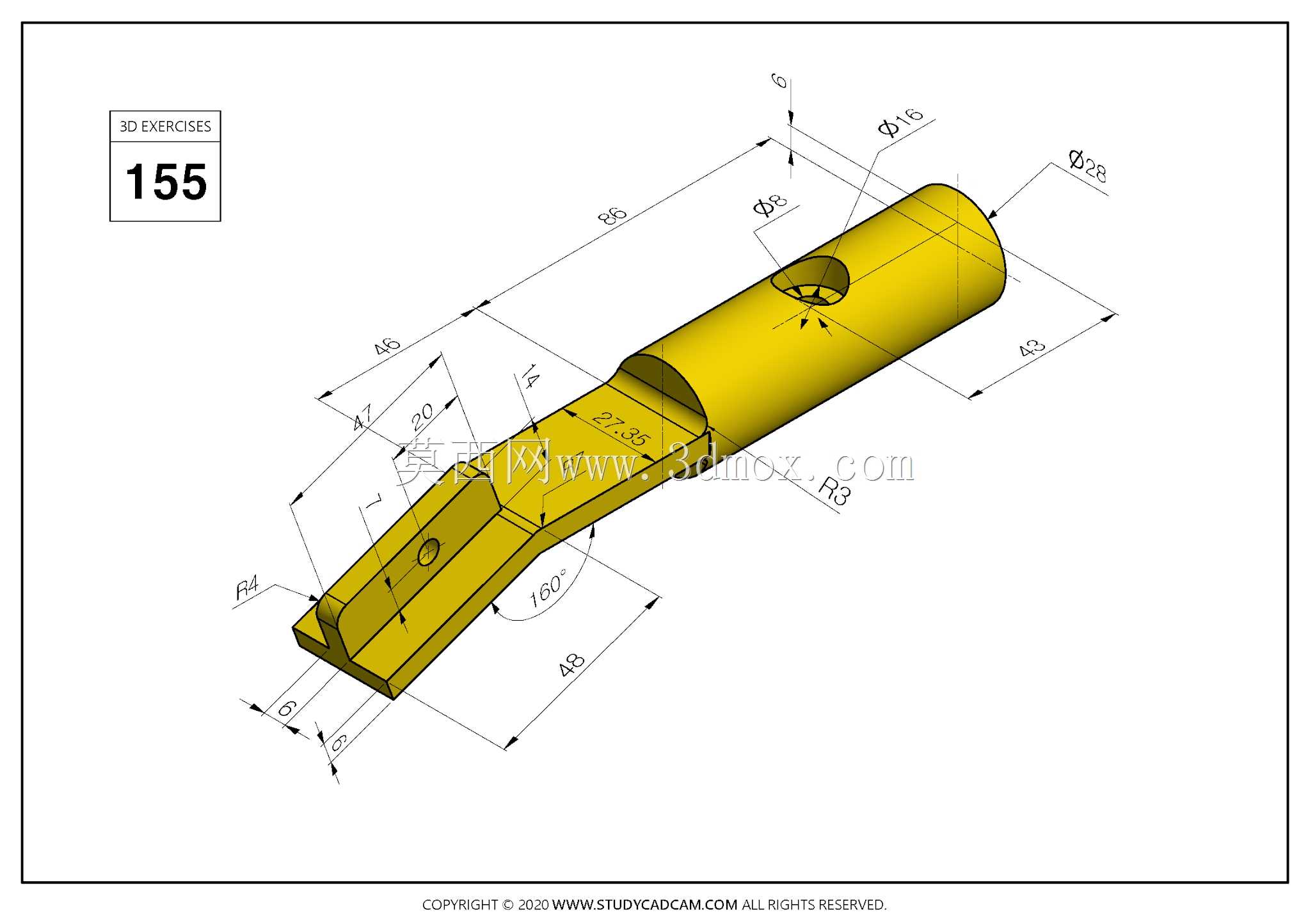

　　从安装边界看，零件总长方向约为85，筒体轴向长度约42，柄部外伸约48，径向最大轮廓由直径28圆柱面决定。设计时需要重点核对筒体轴线与柄部底面的相对高度27.35，该尺寸直接决定装配后手柄的摆动中心与夹持面高度。若用于工装夹具，可将圆柱段装入支座孔内，以径向孔作为锁紧螺钉作用点，扁柄则连接气缸接头或手动连杆；若用于通讯设备、检测仪器或小型自动化装置，该件也可作为天线座转轴、卡扣扳把或快卸锁柄使用。

　　建模过程中应先建立圆柱筒体并切除内孔，再通过拉伸与折弯组合生成扁柄，衔接面需做相切过渡以降低应力集中。径向孔与小孔应保持轴线垂直或按装配关系设定角度，孔口倒角不宜过大，以免削弱销钉支承面积。柄端凹槽属于配合关键面，其宽度、深度和对称度需结合配对件公差统一控制；图纸中各段长度尺寸构成完整的装配包络，在机构布局阶段可据此预留扳手空间和转动间隙。该结构兼顾筒状件的支承能力与扁柄件的扳动便利性，材料可选普通碳钢或不锈钢，载荷较小时也可采用铝合金以减轻重量。
