151型立式带孔支座机械零件结构

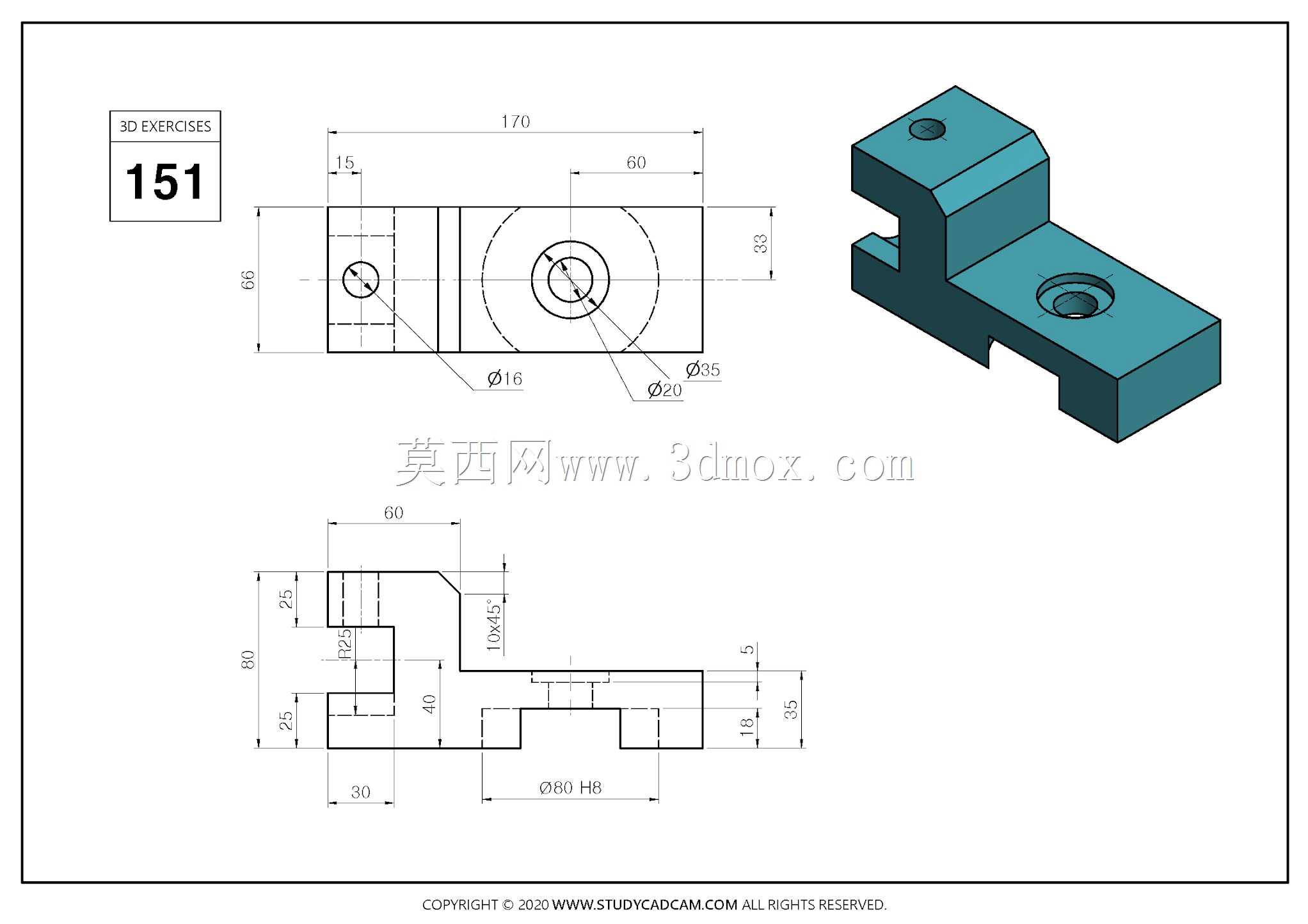

　　该零件属于小型立式支撑类构件，整体采用块状基体与上部叉形立板结合的构型，在自动化产线的工位定位、小型工装的侧向支撑、检测夹具的基准搭建场景中，可作为承载与定位单元使用，既能够通过底板的沉孔完成与安装基面的锁附固定，也可借助立板与基体上的同轴孔完成销轴、导杆类零件的穿接定位，实现相邻构件的铰接或回转支撑。从结构设计逻辑来看，零件将长条形底板作为安装基准面，底板上开设的沉孔可容纳内六角螺钉头部，保证安装后表面无凸起干涉；底板一端向上延伸出两块平行立板，形成叉形夹持结构，立板上的同轴通孔用于穿装铰接件，孔位与底板侧面的距离、立板的高度尺寸均经过匹配，保证穿装销轴后，相邻摆动件的回转范围不会与底板或安装基面发生磕碰。

　　基体中部的大直径同心圆结构为台阶孔设计，外层大孔可容纳配套衬套或轴承，内层小孔用于穿装定位轴或通油通气，孔口的倒角处理既方便装配时的导向导入，也能去除机加工产生的锐边，避免装配划伤。零件的外形总长控制在170mm，总高60mm，底板宽度32mm，安装边界紧凑，可在狭小的设备内部空间完成布置；底板上的安装孔中心距、立板孔到底板端面的距离均为标准化定位尺寸，在多工位并排使用时，可快速实现同规格零件的互换安装。零件下部的台阶与凹槽结构，一方面用于减重，另一方面可与安装基面上的定位凸台配合，实现安装时的快速对位，减少装配时的调整时间。所有棱边均做了小倒角处理，既符合机械加工的工艺要求，也避免热处理或搬运过程中出现应力集中导致的崩边。

　　从受力角度分析，叉形立板的厚度与根部圆角做了对应加强，在承受径向铰接载荷时，立板根部不会出现应力断裂；底板的厚度足够承受螺钉锁附时的压紧力，长期使用不会出现底板翘曲变形。这类零件在小型非标设备、通讯设备内部机架、工装夹具中应用广泛，其结构兼顾了安装固定与铰接支撑的双重功能，没有多余的冗余结构，所有尺寸均服务于装配与受力需求。
