带斜向凸台双孔定位机械支座

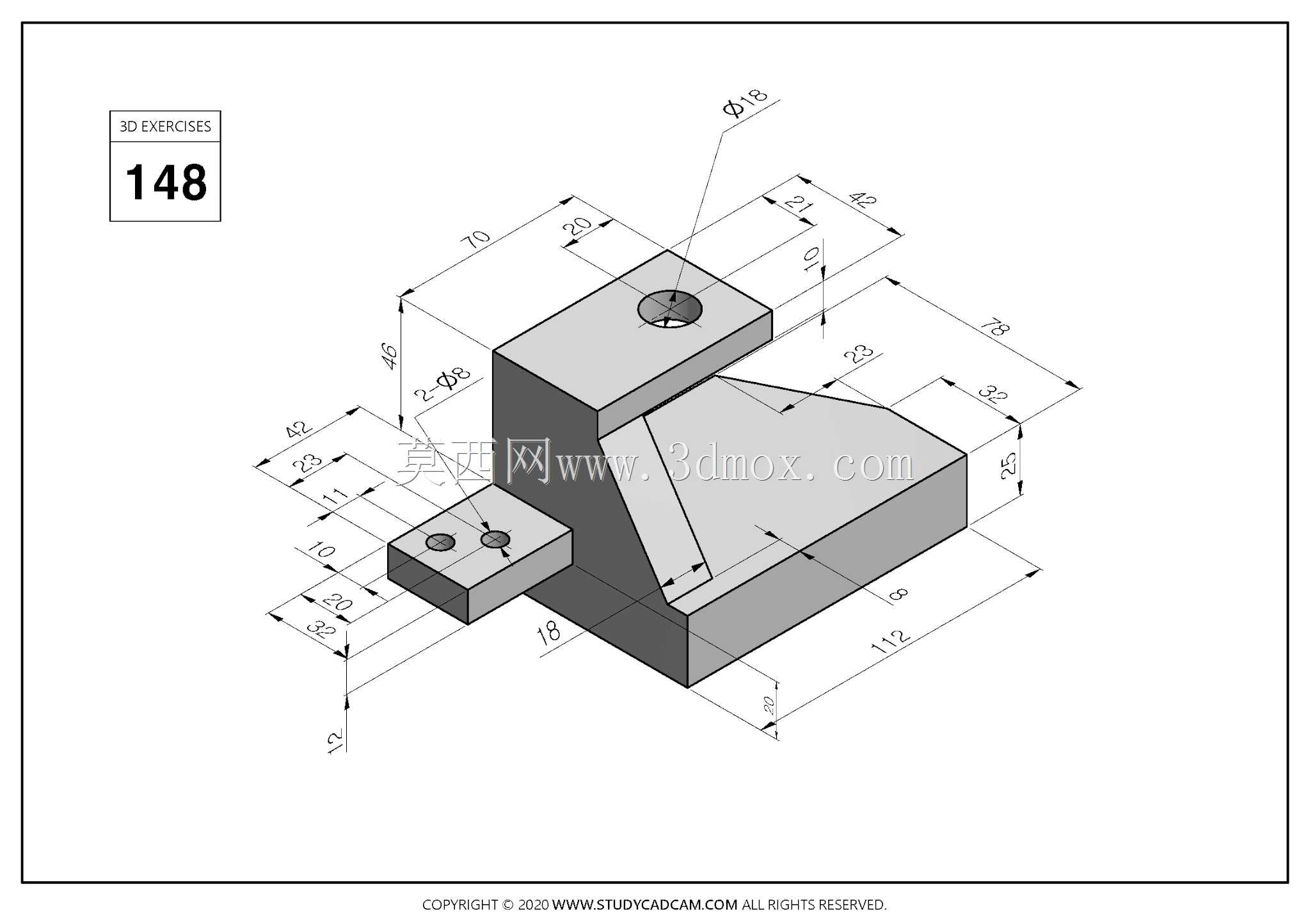

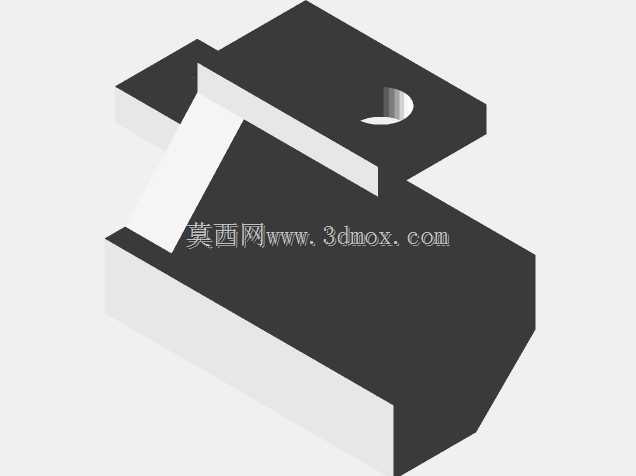

　　该零件属于典型的机加类支撑定位构件，整体由高低两个矩形基体组合而成，高位基体一侧设置斜向凸台，低位基体预留两个小孔，高位基体顶部开设一个较大的通孔，可同时满足定位、穿装紧固件以及侧向贴合支撑的使用需求。从实际装配场景看，这类构件常出现在工装夹具、小型自动化设备机架或检测治具内部，用来承接相邻板件、轴端挡块或传感器安装座；斜向凸台并非装饰结构，而是为了匹配被支撑件的倾斜安装面，减少额外垫片或角度垫块的使用，让装配链路更短，累积误差也更容易控制。尺寸边界方面，零件总长约112，总宽约78，总高约46；高位基体长度方向占70，低位基体向外延伸42，两者在高度方向相差18。斜面上的凸台宽度为23，厚度方向留10的加工余量，

　　斜面与底面形成的过渡边距离低位基体外侧约32。顶部大孔直径为16，孔中心距高位基体后边缘20、距侧边缘40；低位基体上的两个小孔直径均为8，孔中心距外侧边分别为10和23，两孔中心距约12，这种孔位排布适合用两个螺钉完成防转固定，避免单孔锁紧后零件绕轴线转动。建模时应先拉出主体块，再处理高低台阶，斜凸台需要通过参考斜面建立辅助基准，不能直接在正交基准上拉伸，否则凸台厚度与贴合面方向会出现偏差。孔特征建议在实体完成后统一添加，并核对孔中心到各安装面的距离，因为现场装配往往以底面和侧面作为定位基准，图纸上的多数尺寸也正是从这些边界出发标注的。零件棱边未标注铸造圆角，整体偏向铣削加工件，底部与侧部的垂直面可作为机加找正基准；

　　大孔用于穿过螺栓或定位销，小孔承担锁紧功能，斜凸台则提供稳定的角度支撑。结构设计上把受力区域集中在高位实体部分，低位延伸段仅作辅助固定，既控制了整体重量，也保证安装时扳手空间充足。对结构设计人员而言，该模型重点在于理解非正交特征的构建逻辑、孔位与安装边界的对应关系，以及如何通过一个紧凑本体同时实现支撑、定位和紧固三项功能。
