带槽孔叉形铰接支座零件结构设计

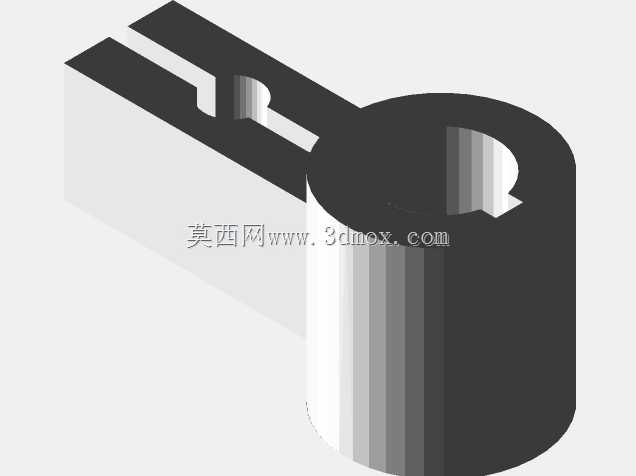

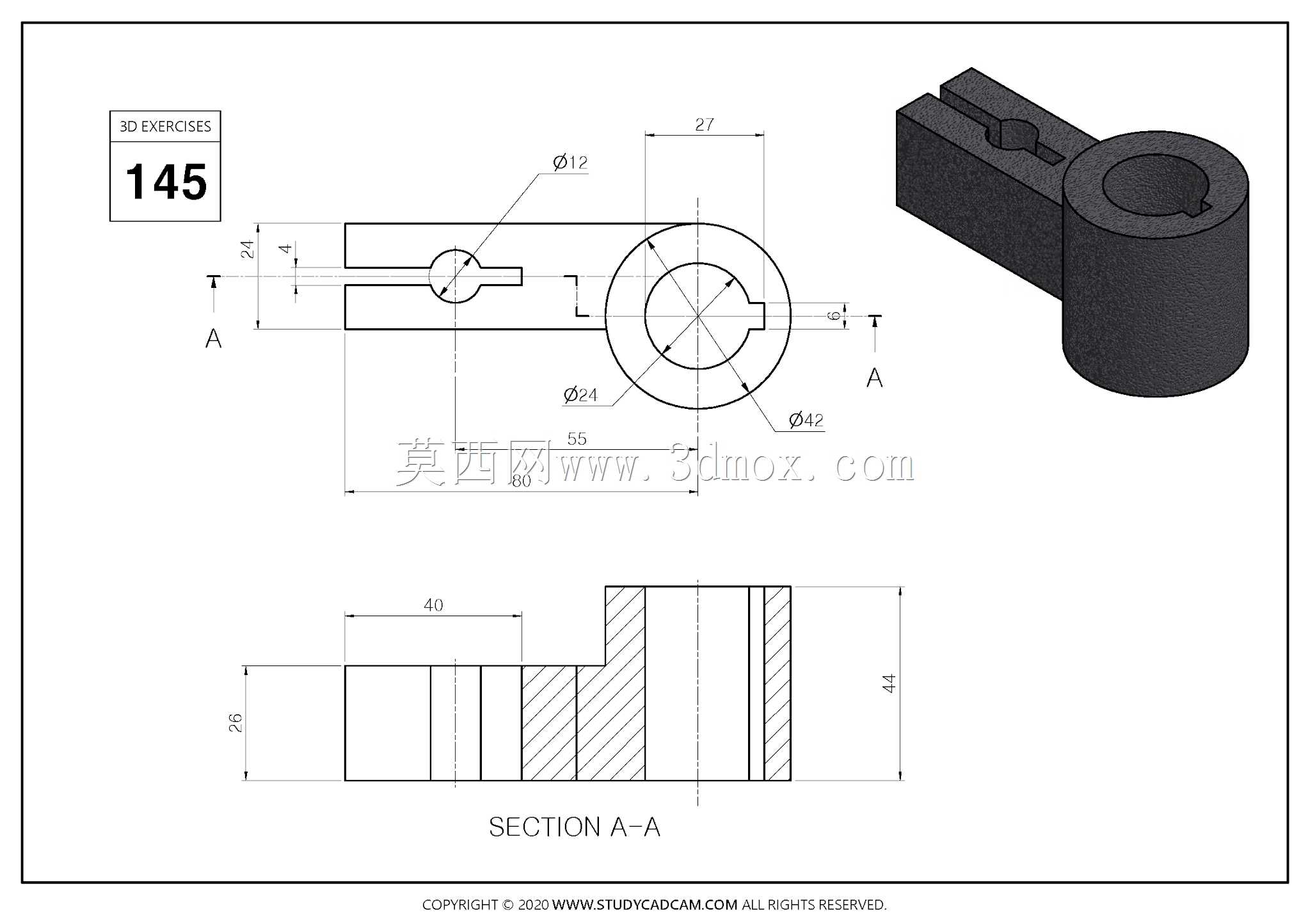

　　该零件属于叉形铰接类连接支座，整体由一端的圆柱套筒与另一端的叉形夹臂组合而成，两类结构通过实体段衔接，在传动机构、工装夹具、连杆联动系统中承担铰接支撑、轴件锁紧、摆臂连接的作用。圆柱套筒段的核心功能是穿装转轴或销轴，其内孔为主要回转配合面，外圆为同轴回转结构，套筒侧壁开设的键槽可与轴上平键配合，限制轴与支座的周向相对转动，传递扭矩，避免铰接部位出现打滑空转。叉形夹臂端开设横向通孔，可穿装锁紧销或连接螺栓，夹臂之间的间隙用于嵌入外部连杆端头，通过销接实现两个构件之间的铰接联动，允许被连接件在设定角度范围内摆动，同时承担径向与轴向的连接载荷。从尺寸边界来看，零件总长度方向的安装跨度为80单位，圆柱套筒外圆直径为42单位，

　　内孔直径为24单位，叉形夹臂的总宽度为27单位，夹臂上的横向通孔直径为12单位，夹臂端部的厚度为14单位；剖面A-A呈现了零件沿长度方向的截面形态，其中套筒段总高度为44单位，叉臂段的底部基准面到臂体顶面的高度为25单位，叉臂上横向孔的中心距零件底面的高度为24单位，这些尺寸共同划定了零件的安装空间边界，选型时可直接核对安装位的轴向长度、径向容纳空间以及铰接点的中心高。设计过程中，套筒与叉臂的衔接位置做了实体加厚过渡，避免截面突变带来的应力集中，在往复摆动、频繁启停的工况下，该过渡段可降低应力集中系数，减少疲劳断裂风险。叉形臂上的通孔与套筒内孔保持垂直的位置关系，保证铰接销轴与转轴的轴线空间垂直度，避免装配后出现别劲、卡滞，

　　降低运动过程中的附加摩擦阻力。套筒侧壁的键槽尺寸与标准平键匹配，既可以实现周向定位，也可在需要调整相位时通过键的配合位置微调安装角度。零件的底面为平直加工基准面，安装时可贴合设备安装板平面，保证支撑的稳定性，同时也作为加工过程中的定位基准，保障各孔位、外圆的形位公差。这类结构常见于手动杠杆机构、自动化设备的连杆摆臂组件、工装夹具的夹紧支座、输送线的挡停摆臂中，相比一体式焊接支座，整体加工的结构刚性更强，装配累积误差更小，铰接处的配合精度更易保证。建模时优先通过回转特征生成套筒基体，再拉伸生成叉臂实体，之后切除键槽与各通孔，剖面结构可直接验证内部壁厚与各特征的位置关系，确保加工余量均匀，无薄壁、干涉区域。
