带凸台铰接支座的机械结构件

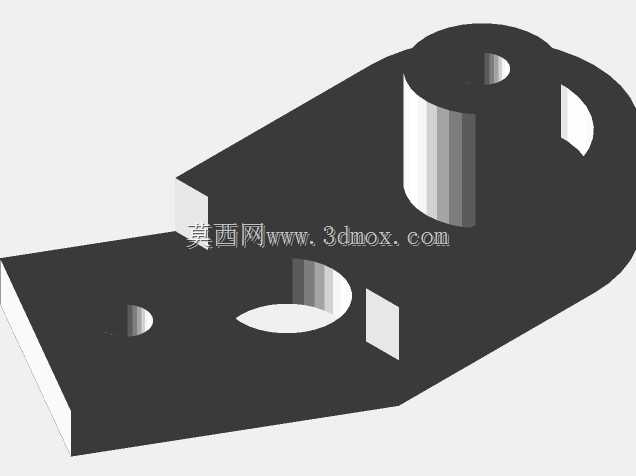

　　该铰接支座类零件常见于轻工自动化生产线、小型工装夹具以及通讯设备周边的可调支撑机构中，主要承担转动副连接、姿态限位与载荷传递的作用。零件上部设置带同轴内孔的圆柱凸台，用于与销轴、转轴或拉杆配合，形成可摆动的铰接点；下部为斜置安装板，板面开设两个安装孔，可通过螺栓固定在机架、型材或相邻构件上。中部的长圆形镂空既减轻了整体重量，也为装配工具、走线或相邻运动部件留出避让空间。从结构布局看，上部圆柱凸台与下部安装平面并非正交布置，安装板相对铰接轴线呈一定角度倾斜，这种设计多用于补偿安装面与受力方向之间的夹角，使铰接点在受载时螺栓受力更合理，同时避免支座与周边杆件发生运动干涉。凸台外圆与底板之间通过平滑过渡相连，减少应力集中，

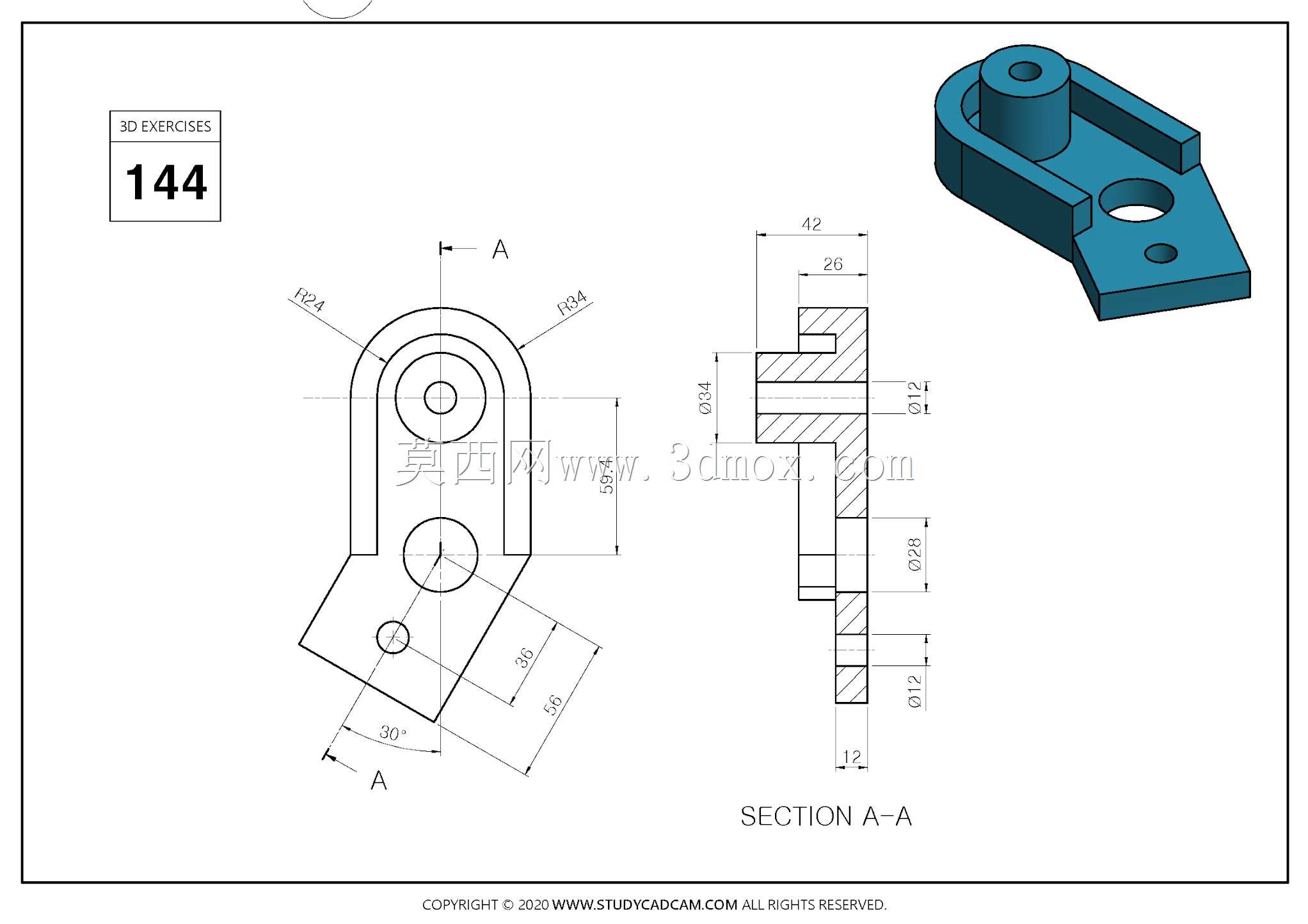

　　在反复摆动或振动工况下可降低连接根部的疲劳风险。尺寸方面，零件总高约42，上部凸台外径约24，内孔直径约12；底板最宽处约50，板厚约12，安装孔中心距及孔位按30度方向布置，端部小孔直径约6。这些边界尺寸决定了它在装配时所需的空间包络，选型时需重点核对销轴直径、安装孔距以及底板倾斜方向是否与机构运动平面一致。建模过程中，先由主视轮廓确定上部圆环与下部斜板的相对位置，再通过剖视表达凸台内孔、底板厚度及各孔的贯通关系。圆角与倒角的设置需兼顾加工可行性：外轮廓圆角可改善铸造或铣削后的应力分布，孔口倒角则便于销轴装入并去除锐边。实际应用时，上部孔通常配合衬套或轴承使用，以提高耐磨性；下部孔位可根据现场需要选用圆柱销定位、

　　螺栓锁紧的组合方式。若用于频繁摆动的场合，还应在凸台侧面预留润滑或紧固结构，并控制铰接孔与安装面之间的位置度，否则会造成转动卡滞或单侧磨损。整体结构紧凑，受力路径清晰，适合作为小型连杆机构、翻盖装置、可调支架及压紧机构中的基础连接件。
