带半圆卡槽与侧孔的异形支座结构

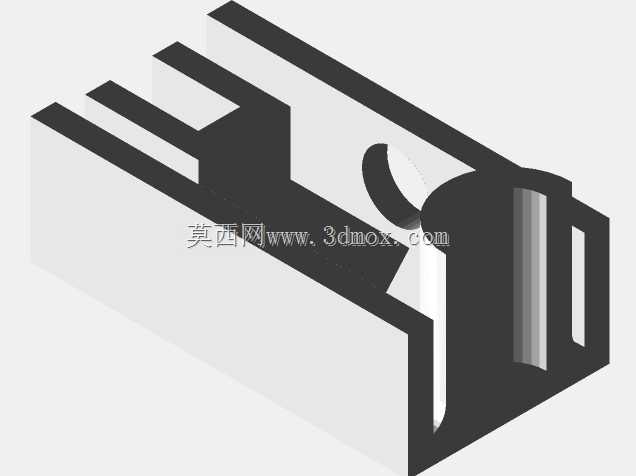

　　该零件属于小型支撑定位构件，整体采用块状基体结合局部开槽、半圆抱持结构的设计，在工装夹具、小型设备机架、检测治具以及通讯类小型终端的内部装配场景中较为常见。从实际使用角度看，其上部开设的平行卡槽可用于嵌入板件、导轨条或片状连接件，实现快速插接定位；端部的半圆柱开口结构则用于容纳圆轴、管类零件或柱状传感器，配合侧向通孔穿入销钉、紧定螺钉即可完成周向与轴向锁定，防止被支撑件出现窜动。

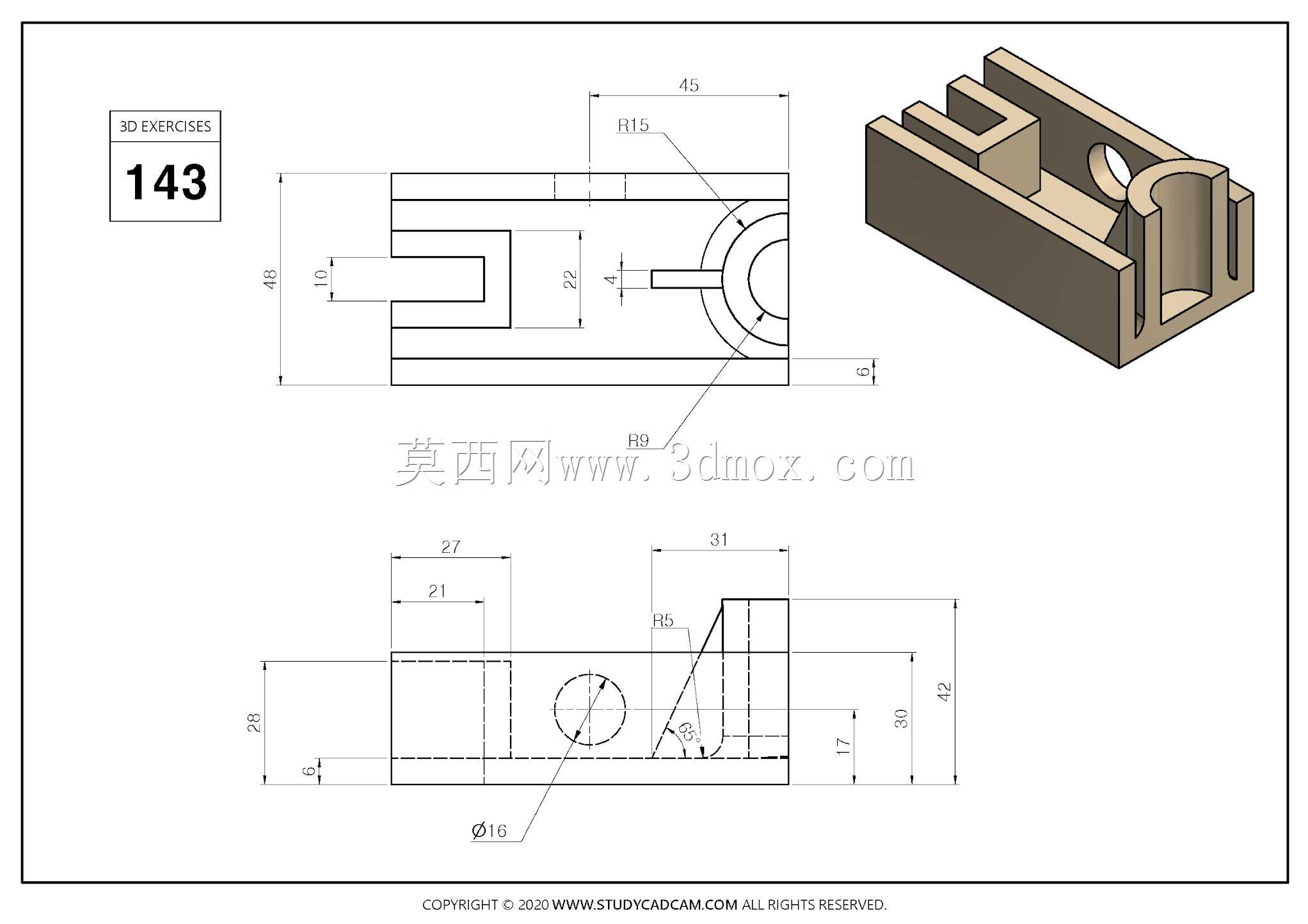

　　从尺寸边界判断，零件总长约45，总高约42，主体宽度约28，属于紧凑型安装件。上部卡槽的槽宽约10、槽深约16，能够适配对应厚度的板件插入；半圆结构的内径为R15，决定了可容纳圆柱件的最大直径；侧面贯穿孔直径为16，孔中心距底面约30，既可以作为销钉过孔，也可作为穿线或减重孔使用。下部基体预留了平直安装面，安装时可通过底面贴合设备基板，再借助螺钉或压板完成固定，整体占用空间较小，适合在装配空间受限的位置布置。

　　设计思路上，该结构没有采用复杂曲面，而是以拉伸、切除和打孔为主要成型方式，一方面降低了机加工难度，另一方面也便于采用型材或块料直接铣削成型。端部半圆结构外侧保留了一定壁厚，在抱紧圆柱件时能够提供足够的刚性；斜向加强区域将半圆部位与下部基体连接起来，可减小受力后的应力集中，避免卡槽根部或半圆开口处发生断裂。零件内部的空腔并非单纯减重，还可以为装配工具预留操作空间，或容纳接线、弹性垫片等小型附件。

　　在结构校核时，需要重点关注卡槽开口处的壁厚、半圆根部的过渡圆角以及侧孔周边的强度。若用于频繁拆装的工装场景，可适当提高卡槽与半圆接触面的加工精度，并在孔边增加倒角，避免装入销钉时划伤表面；若用于承受侧向载荷，则应校核底面固定螺钉的数量与位置，确保支撑重心落在安装面范围内。该模型完整表达了三视图尺寸与立体形态，可直接用于结构干涉检查、装配模拟以及加工工艺编排，对同类小型定位支座的变型设计也具有参考价值。
