叉耳式铰接连接支座结构三维造型

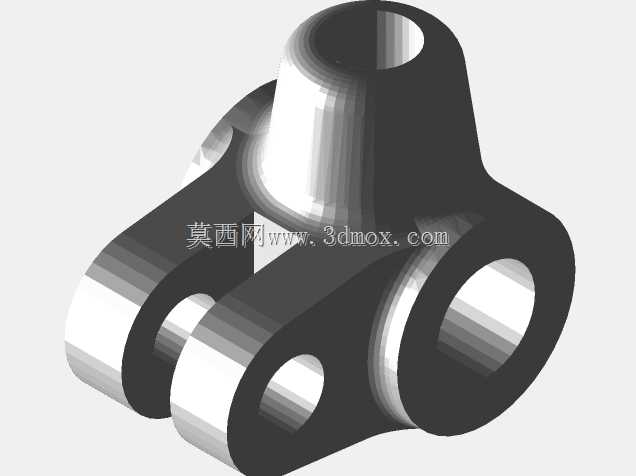

　　该零件属于典型的叉耳式铰接连接构件，常见于轻载连杆机构、手动操作装置、工装夹具及小型传动支点位置，核心作用是在两个相对运动部件之间建立可转动的约束，同时传递轴向拉力、压力及小幅弯矩。从结构布局看，零件一端为带横向通孔的双耳叉结构，另一端为同轴阶梯圆柱凸台，中部通过变截面立板将两部分连为一体，整体受力路径清晰，材料去除集中在非承载区域，兼顾刚性与轻量化。

　　双耳叉部位的两个同轴孔用于装入销轴，与外部单耳接头形成回转副；孔口周边保留较厚实体，可降低销轴接触应力并防止孔口压溃。叉口内侧开设贯通槽，既为配对耳片留出装配空间，也可在工作中容纳少量粉尘或润滑脂，避免运动卡滞。端部圆柱凸台内部设有台阶孔，可用于安装衬套、定位销或与杆件进行套接固定；外圆与端面构成轴向定位基准，装配时能够快速限制零件沿孔轴线方向的窜动。

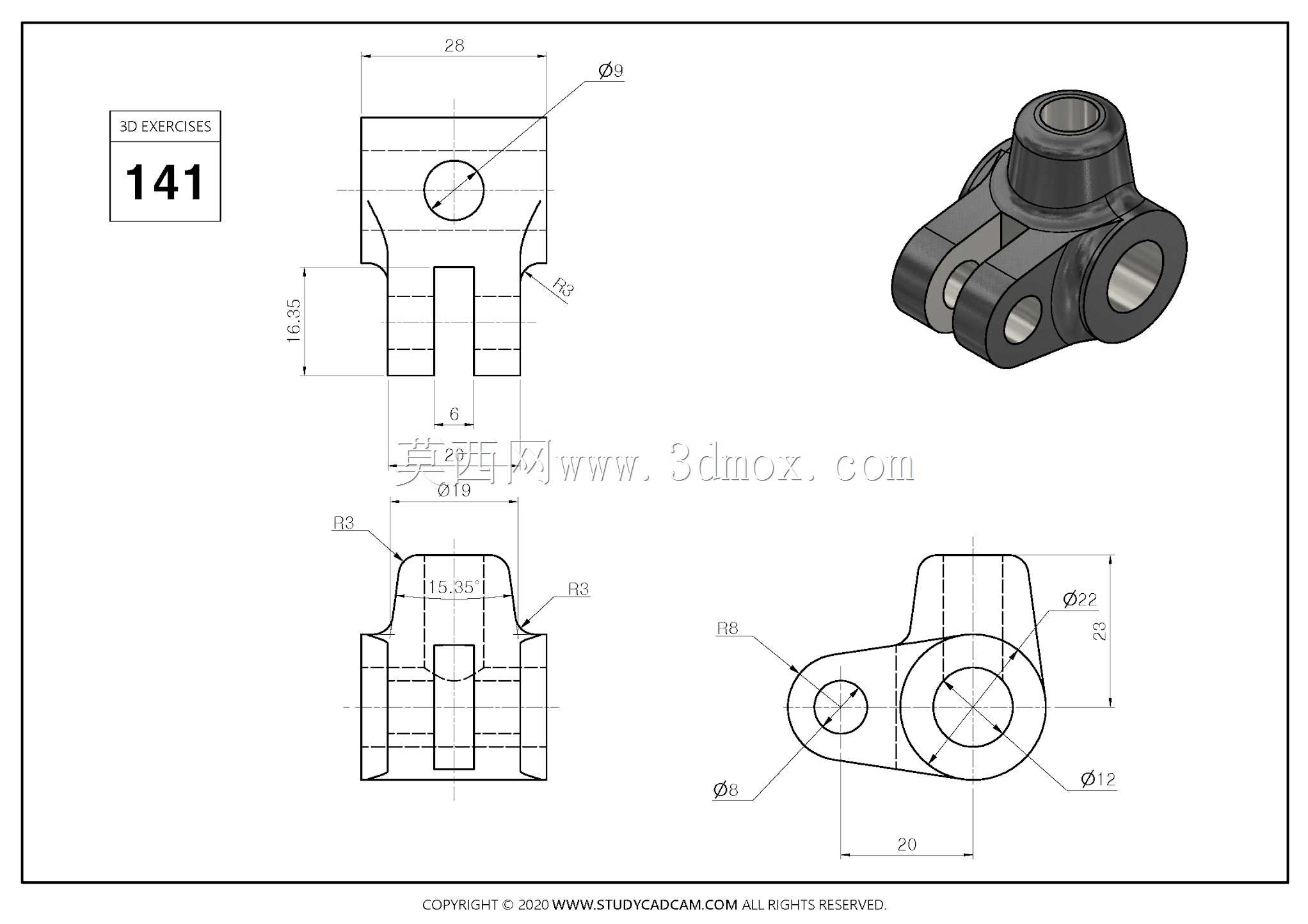

　　尺寸边界方面，零件总高约28，叉耳方向总宽约20，主体宽度约15.35；横向铰接孔直径为6，端部凸台外圆为12，内孔为9，底板侧小孔为3。立板与底板、凸台之间多处采用R3和R8圆角过渡，可避免热处理或载荷突变时在尖角处产生应力集中。零件底部为近似平面安装基准，侧面凸缘与立板形成稳定支撑，在建模时应优先以底面和主孔轴线建立基准坐标系，再依次绘制叉耳轮廓、凸台回转体及加强筋板。

　　实际选型时需重点校核销轴剪切强度、孔壁挤压应力以及立板在侧向载荷下的弯曲变形。若用于频繁摆动场合，可在横向孔内压入铜套或钢套以提高耐磨性；若用于焊接机架，可将底部平面预留加工余量后与安装板焊接。该结构造型虽不复杂，但涵盖拉伸、切除、回转、圆角及多基准同轴约束，对练习机械零件从二维工程图到三维实体的还原具有较强代表性。
