带双耳安装座的铰接支座结构

　　该铰接支座属于轻载传动与支撑系统中的常用连接件，整体采用一体式块状基体搭配两侧对称安装耳的结构形式，核心区域设置贯通圆孔，用于穿装销轴或转轴，实现被支撑件与固定基座之间的回转铰接。在自动化输送线、小型工装夹具、连杆机构、可调式支撑臂以及轻工设备的摆臂组件中，这类零件常作为活动端与固定端的衔接节点，承担径向载荷并释放转动自由度，避免杆件在摆动过程中出现卡滞或附加弯矩。

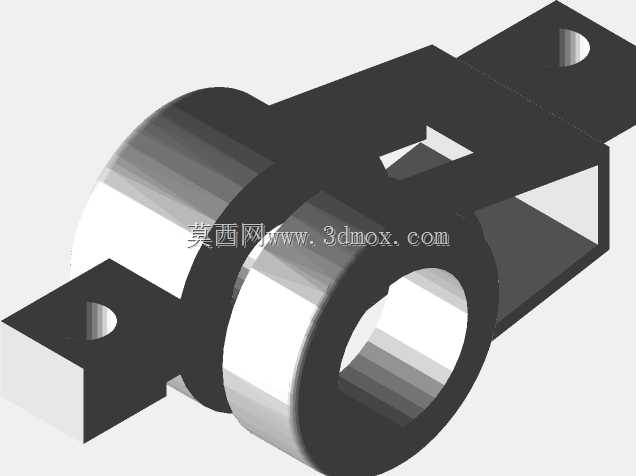

　　从结构布局来看，中间圆形轴座区域做了局部加厚处理，以提升孔壁的承压能力和抗变形能力；两侧伸出的安装耳上各开设同轴安装孔，可通过螺栓将整个支座锁定在安装基面之上。支座下部与基面贴合的区域为平整加工面，能够保证安装后定位稳定，减少装配倾斜带来的轴线偏差。主体一侧延伸出的矩形凸台并非多余结构，它可作为轴向定位面或限位接触面，在销轴穿装后与轴用挡圈、台阶面配合，限制转轴的轴向窜动。

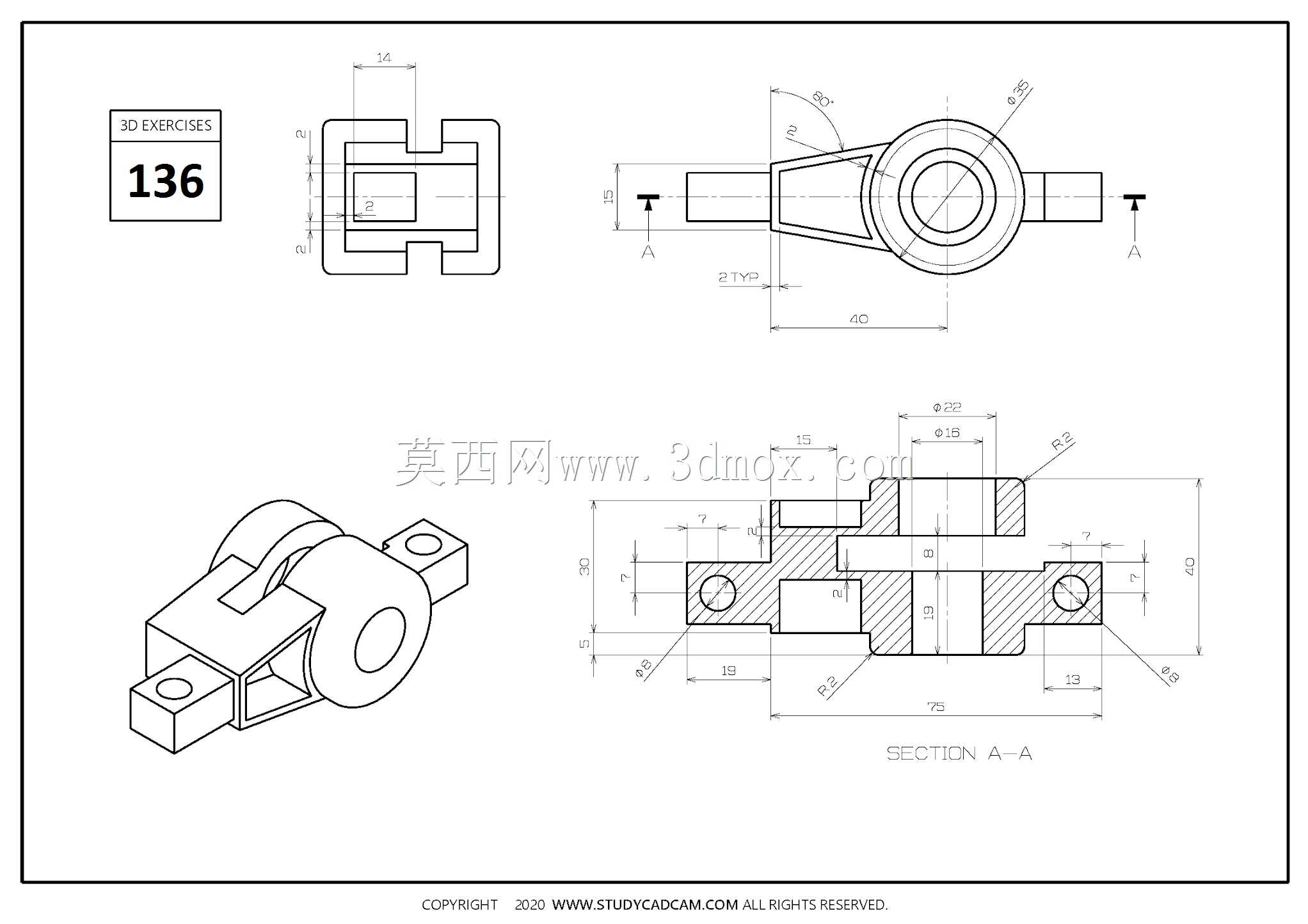

　　图纸通过主视图、俯视图、剖视图及轴测示意完整表达了内外结构关系。剖视区域清晰展现了中心通孔、两侧安装孔以及内部台阶的分布，也能看出壁厚在承载区与连接区之间的过渡变化。这种过渡并非均匀等厚，而是在孔周和耳部连接处适当增加材料厚度，在非受力区域则通过挖空和收薄来控制整体重量，体现出铸造或铣削加工件常见的刚度与轻量化平衡思路。

　　尺寸控制方面，支座总长、总宽、中心高以及安装孔间距构成了最关键的安装边界。两安装耳孔的同轴度、中心孔与安装底面的平行度，会直接影响销轴装配后的转动灵活性；若孔位偏差过大，不仅会造成螺栓强行装配，还会使转轴在回转时产生周期性附加载荷，加速孔壁和销轴磨损。中心孔的直径公差与表面粗糙度需依据配合性质选取，若用于频繁摆动场合，通常会选用间隙配合并考虑增设衬套，以提高支座的使用寿命和维修便利性。

　　在实际选型应用中，需要结合负载方向判断该支座是否适用。其受力主要集中在中心孔与两侧安装耳之间，适合承受垂直于安装面的径向载荷以及小幅摆动工况；若存在较大冲击或倾覆力矩，则应进一步校核耳部厚度、螺栓规格以及安装基面刚度。建模时应优先建立安装底面与中心孔轴线，再以此为基准展开两侧耳板和凸台特征，这样能够保证装配基准与加工基准统一，也便于后续在工程图中标注位置度、同轴度和轮廓尺寸。
