通讯设备弧形铰接支座结构设计

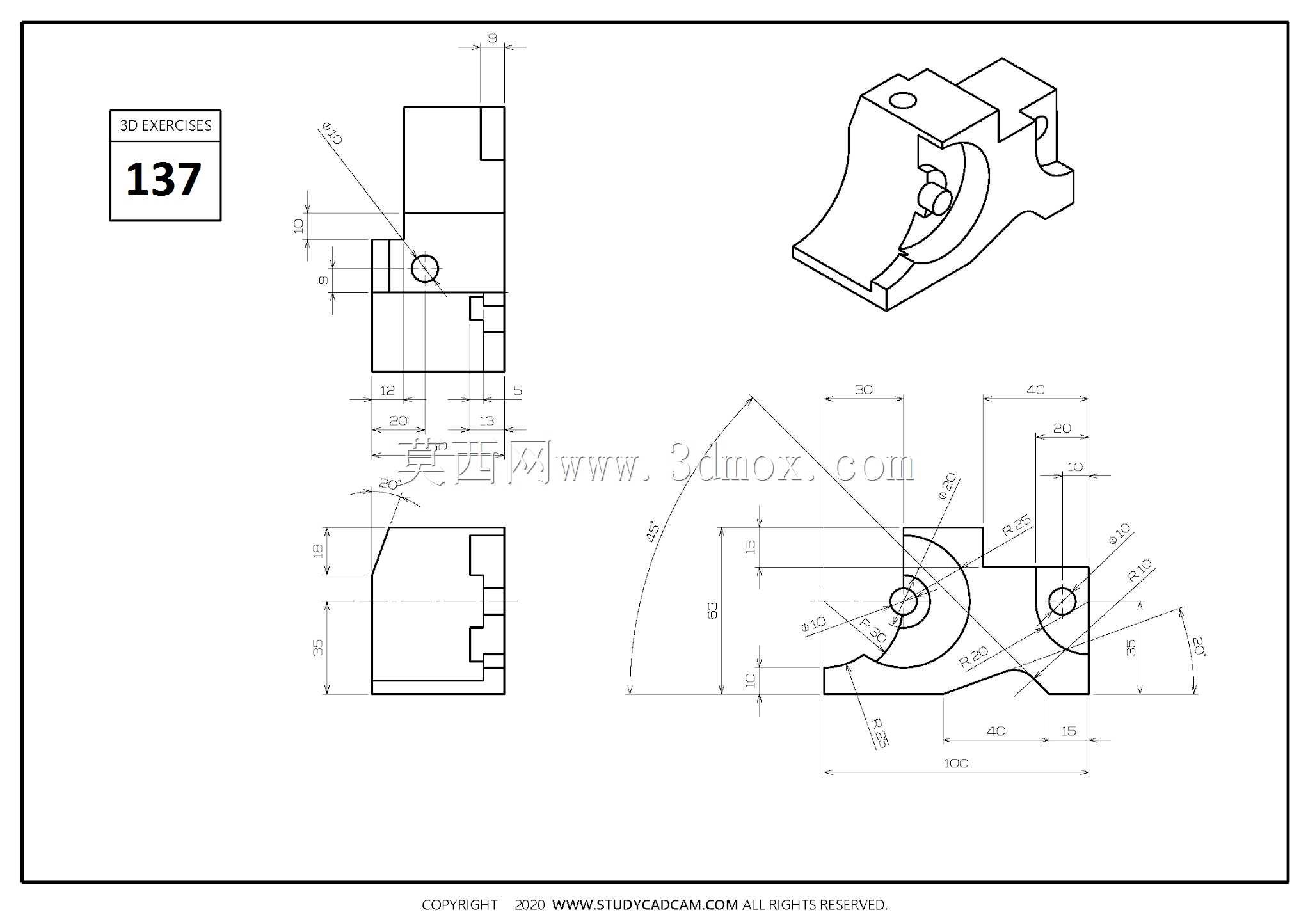

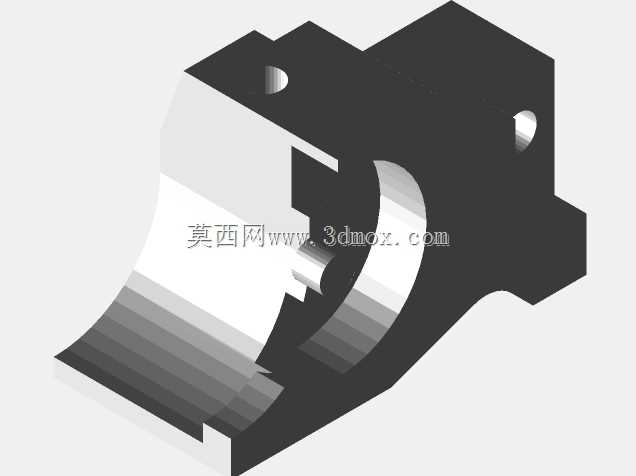

　　该铰接支座属于通讯终端设备内部的支撑定位构件，主要应用于手持式通讯机具的机身铰接区域，承担机身开合过程中的载荷传递与角度限位功能，在设备反复翻盖、角度调整的使用场景中，需长期承受交变弯折载荷，同时保证转动过程无卡滞、无异响，结构刚性需满足日常跌落、挤压工况下的形变控制要求。从结构功能来看，构件主体采用弧形承力面设计，弧形轮廓与通讯设备机身的圆弧外壳完全贴合，既可以最大化增加支撑接触面积，降低局部接触应力，也能在有限的机身内部空间中避让周边电路板、排线与电池仓布局，避免装配过程中出现空间干涉。构件一端设置同轴铰接孔，用于穿装转轴与机身主体形成转动副，孔位周边做局部加厚处理，提升铰接位置的抗挤压与抗磨损能力；

　　另一端延伸出带安装孔的固定耳，通过紧固件与设备翻盖侧的壳体锁紧，固定耳的位置经过受力优化，锁紧后载荷可沿构件内部筋位均匀传递至弧形承力面，避免局部应力集中导致壳体开裂。设计过程中优先遵循小型化通讯设备的空间约束原则，所有外轮廓尺寸均严格匹配机身内部的安装边界，整体厚度控制在壳体壁厚允许的范围内，不会额外增加设备整体厚度。构件侧边设置的阶梯卡位结构，可在翻盖转动至预设极限角度时与机身限位凸台接触，实现转动角度的硬限位，无需额外加装独立限位零件，减少整机零件数量与装配工序。建模阶段需重点保证铰接孔与转轴的配合公差，孔的圆柱度、同轴度需满足转动副的装配要求，同时弧形面的轮廓度需与外壳内壁的曲面数据保持一致，确保装配后贴合无缝隙。

　　固定耳上的安装孔位置度需控制在合理公差范围内，避免锁紧时出现强制装配导致的内应力，长期使用后出现断裂风险。构件的所有棱边均做倒圆处理，既可以去除加工毛刺，也能避免装配过程中划伤内部排线与绝缘层，适配通讯设备大批量自动化装配的工艺要求。
