腰圆型薄壁安装壳体结构设计

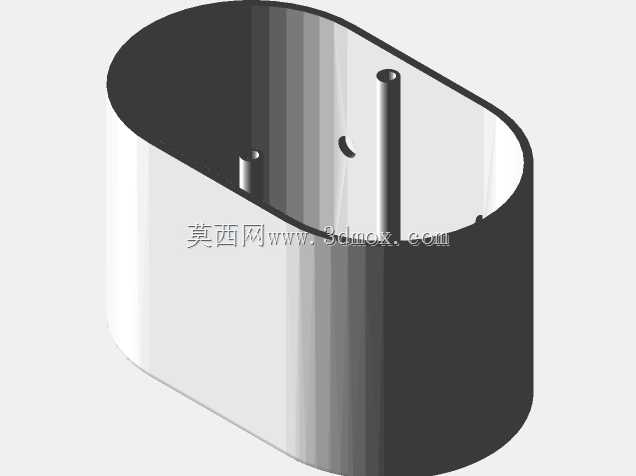

　　该壳体采用腰圆形截面，整体为一端开口的深腔薄壁结构，适合在狭长安装空间内作为电子元件、小型通讯模块或传感组件的防护外罩使用。相比规则圆筒，腰圆外形能够在有限宽度内获得更长的内部布置距离，同时避免方形壳体转角处应力集中和清洁死角，在手持设备、桌面终端、小型仪器以及通讯类外设中具有较好的适配性。

　　从结构形式看，侧壁保持连续封闭，端部圆角过渡顺畅，壁厚均匀，有利于注塑或钣金折弯后的成型稳定性。壳体侧壁预留两处小孔，孔径与孔位按装配关系确定，可用于按钮、指示灯、接线端子或紧固件穿过；底部区域设置内凸柱和局部加强位，能够为电路板、支架或内部模块提供定位与螺接基础。这类设计不需要额外增加复杂支撑，即可把内部元器件固定在预定高度，减少装配时的晃动和错位。

　　尺寸边界方面，俯视方向总长约78.74，总宽约50.6，端部圆弧半径约25.4，壳体高度约38.1。侧壁厚度方向控制在2.54左右，局部安装孔涉及M4规格，孔中心距和边距均考虑了常规螺丝头、垫圈以及工具操作空间。开口端外缘保持平直，便于与上盖、密封圈或面板贴合；若用于有防尘要求的场合，可在开口平面继续加工止口或密封槽，以提高配合精度。

　　建模时应优先建立中心对称面和腰圆轮廓，再通过拉伸、抽壳形成主体，之后处理侧壁开孔、底部凸柱和局部加厚。圆角位置需要与拔模方向统一，避免垂直侧壁在脱模时产生拉伤；若采用钣金工艺，则应评估展开长度、折弯半径和焊接位置，端部圆弧段的成型一致性是重点。对于需要承受轻微振动的使用场景，底部安装柱不宜过高，柱根应设置小圆角或加强筋，以降低螺丝锁紧时的开裂风险。

　　实际选型中，该结构可作为小型通讯模块外壳、控制盒、接线保护罩或传感器容纳件使用。其优势在于外形紧凑、内部空间利用率高、安装孔位明确，既能满足元器件包覆防护需求，也便于后续面板开孔和内部走线布置。
