L型开槽定位支撑块结构设计

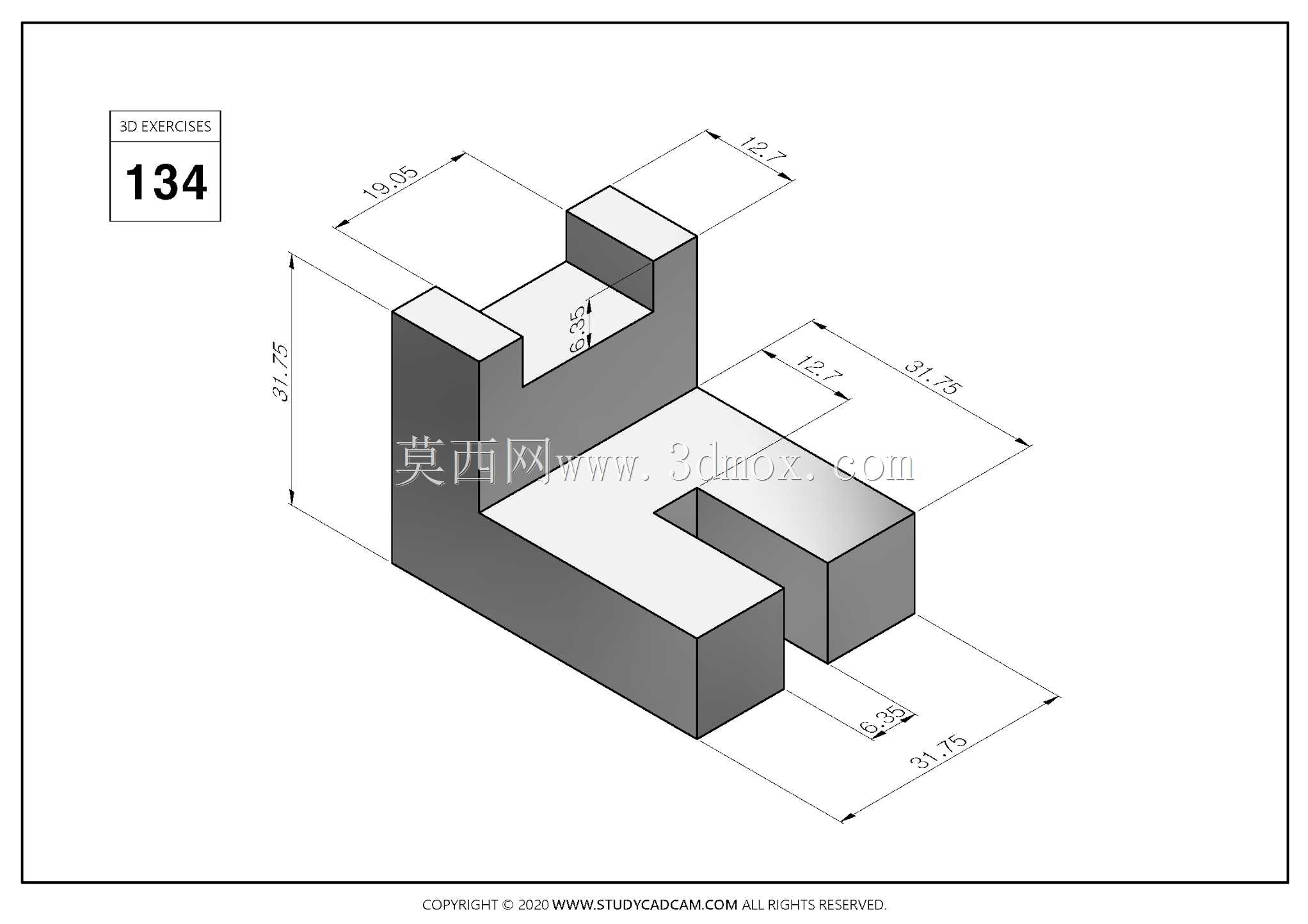

　　该零件属于典型的L型开槽定位支撑块，整体采用等厚块体铣削成型思路，主体轮廓在长宽方向均为31.75，总高31.75，底部厚度9.25，上部立板厚度12.7，立板顶部沿长度方向开设宽度12.7、深度19.05的通槽，槽底距零件底面高度为31。从结构受力角度看，L型构型可同时提供水平承载面与竖直定位面，底部伸出的水平段用于贴合安装基准面，上部立板可限制工件侧向位移，顶部通槽则用于嵌入卡爪、压板或定位销，避免装配时发生周向转动。这类块体常见于工装夹具的定位工位、小型自动化线的工件承托位以及检测工装的基准靠山，在3C产品组装、小型五金件加工、通讯结构件夹持场景中使用频率较高。设计时优先保证两个互相垂直的安装面平面度与垂直度，

　　槽口两侧需保留足够壁厚以承受夹紧力，避免长期受力后出现张口变形。零件所有棱边均保留直角过渡，未设置复杂曲面，加工时可直接采用方料下料，经铣六面、开槽、去毛刺工序即可完成，制造成本低且互换性强。建模过程中需重点控制槽宽与立板厚度的尺寸链关系，确保槽中心相对立板两侧对称，底部厚度与总高的差值直接决定立板有效高度，该高度会影响工件定位时的接触面积，若高度过小则支撑刚性不足，过高则会增加材料占用并可能与相邻夹具部件发生干涉。外形边界规整，安装时可直接通过底面与侧面靠紧工装基准，无需额外预留复杂避让空间，适合在密集排布的多工位夹具中并排使用。
