双耳带槽U型立式支撑固定支座

　　该零件属于典型的小型立式支撑固定件，整体采用底板加立壁的组合结构，底部两侧延伸出带安装孔的耳板，中部为带通槽的矩形立壁，可在有限空间内同时完成底面固定与侧向限位。从实际使用场景看，这类支座常见于轻工输送线、检测工装、小型自动化设备的机架局部，用于承托导杆、限位轴、传感器支架或薄板类工件，也可作为夹具本体的基础连接块，把执行元件的安装面垫高到指定作业高度。

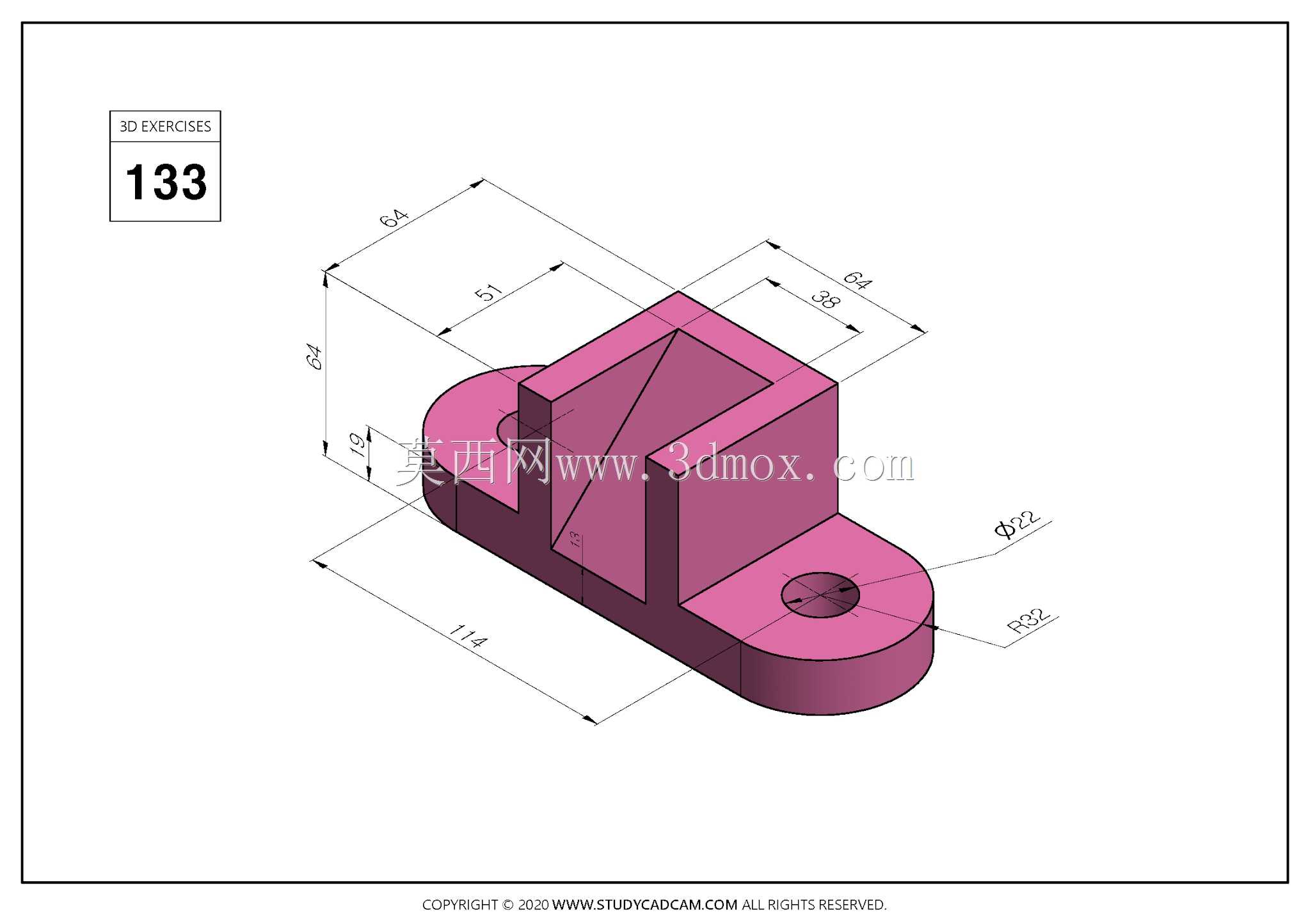

　　结构设计上，底部总长约114mm，主体宽度方向控制在64mm以内，两个耳板外端采用R32圆弧过渡，避免直角处应力集中，同时减少装配时对操作人员的划伤风险。耳板中心开设Φ22通孔，既可以穿入螺栓直接锁附在型材台面或钢板基座上，也能根据现场需要改为销孔定位，保证重复装拆后的位置一致性。两块耳板并非对称布置于立壁正下方，而是向前后两侧延展，这种布局能在不增加支座整体宽度的前提下拉大安装孔跨距，显著提升抗倾覆能力，尤其适合承受侧向偏载的支撑场合。

　　中部立壁高度约64mm，壁厚取19mm，内部开设贯通的矩形槽，槽口长度约51mm、宽度约38mm。通槽的作用并非单纯减重：它可以容纳滑块、导向条或待夹持工件的局部凸台，使被支撑件嵌入槽内后获得前后、左右两个方向的限位，立壁顶面则可作为压紧面或定位基准面。立壁与底板交接处保留实体连接区，未做完全清角，建模时需注意根部圆角与拔模方向，若采用铣削加工，内角应预留刀具半径；若采用铸件或3D打印成型，则可直接保留过渡圆角以提高刚性。

　　安装边界方面，底面为完整平面，两个Φ22孔的中心距约68mm，选型时需核对基座上的预留孔位。零件总高较低，重心落在底板范围内，锁紧后不易出现翘曲；若上方负载存在振动，可在耳板下方增加平垫圈或碟簧，防止螺栓松动。立壁通槽为贯通结构，装配时可从上方或侧面穿入紧固件，维护时不必整体拆除支座，只需松开被支撑件即可调整位置。对于结构设计人员而言，该模型可直接改型为单耳、加宽槽或加高立壁版本，通过调整耳板跨距、槽宽和立壁高度，快速适配不同轴径、不同安装高度的支撑需求，是模块化工装设计中复用率较高的基础件。
