带三角加强筋的异形多孔支撑支座

项目分类:通用机械零部件 发布时间:2022-06-09 ID:652161
  • 带三角加强筋的异形多孔支撑支座
  • 带三角加强筋的异形多孔支撑支座

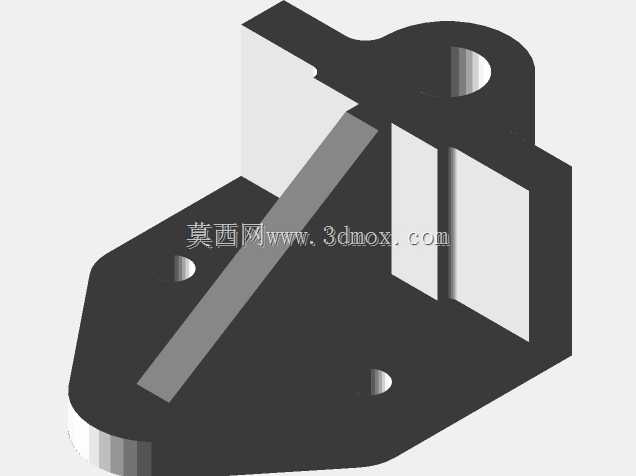

  该支撑支座属于小型设备承托定位类零件,整体采用带三角加强筋的异形板座结构,主要用于轻型工装、自动化输送线旁侧、检测工位台架等场景,承担小型功能模组的侧向承托与定位安装作用,可抵消模组运行时产生的侧向倾覆力矩,避免安装位置出现形变偏移。零件底板为异形轮廓,一端为半圆弧形端头,另一端为平直矩形段,中部通过垂直立板与三角筋板连接为整体,筋板同时衔接底板与立板侧壁,在不额外增加整体壁厚的前提下,大幅提升立板根部的抗弯折能力,相比无筋的等厚支座,同等载荷下立板根部的应力集中系数可降低四成以上,适合长期承受偏载的安装工况。零件共设置三处安装孔,立板顶端的通孔用于穿装固定轴或连接螺栓,实现上部模组的定位锁紧;

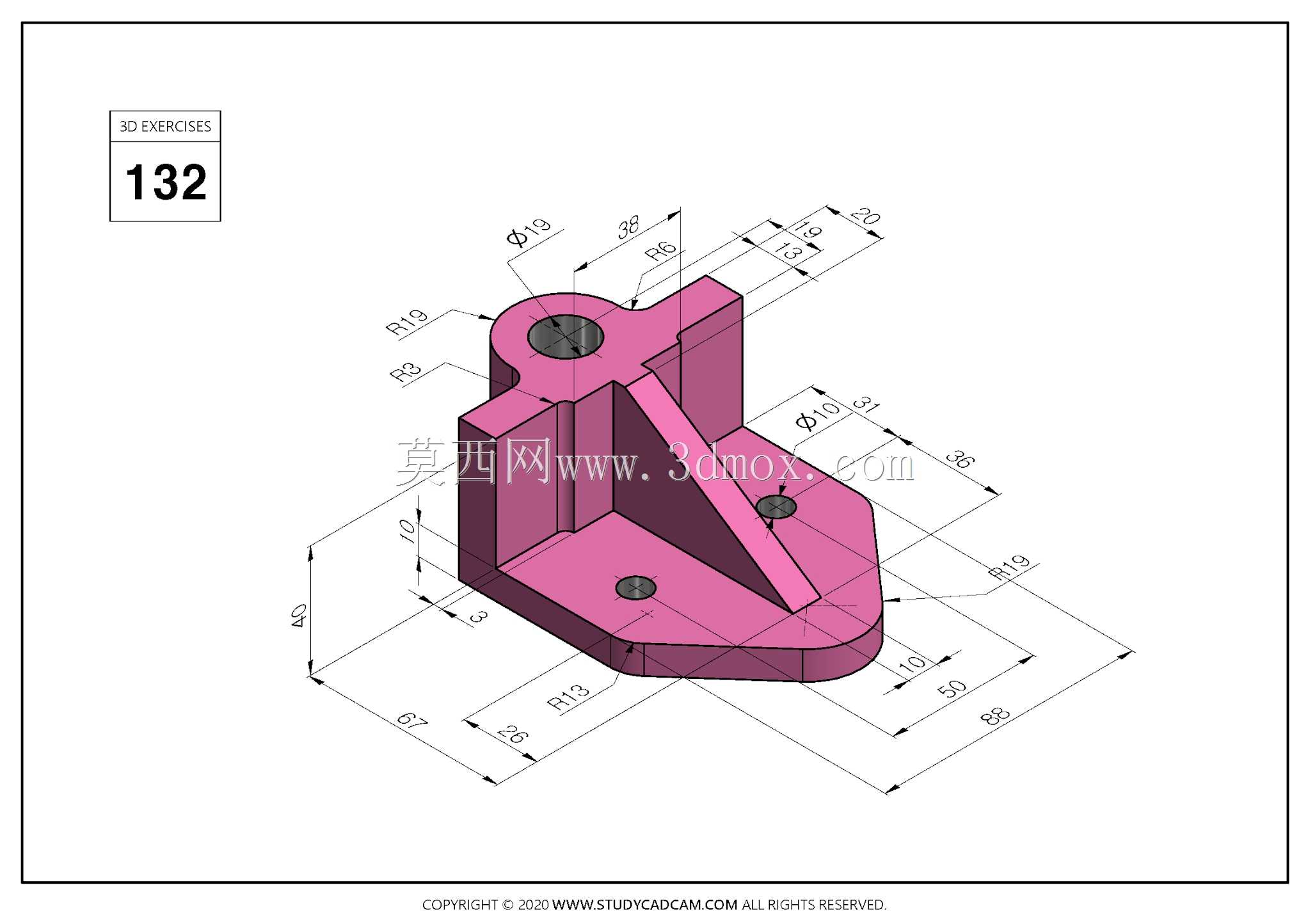

  底板上分布的两处沉孔可将支座整体固定在设备台面或型材框架上,沉孔结构可让螺栓头完全没入板面,不会在支座上表面形成凸起干涉,保障上部被支撑件的安装平面度。从安装边界来看,零件底板总长88、总宽40,立板顶端距底板底面总高40,立板厚度8,三角筋板厚度6,底板厚度10,三处孔位的中心距均做了明确约束:底板两安装孔中心间距50,立板顶端孔中心距底板近端安装孔中心距36,安装时只需在配套台面上按对应孔位预制螺纹底孔,即可完成快速定位,无需额外配做定位销。建模过程中优先通过草图绘制底板异形轮廓,拉伸生成底板实体后再绘制立板与筋板截面,合并实体后对所有锐边做R3至R19不等的圆角过渡,其中底板弧形端头采用R19圆弧,与侧边直线段做相切约束,

  既消除加工后的锐边毛刺,也避免热处理或受力时在尖角处产生应力裂纹。这类支座在实际选型时,需重点核对上部连接件的轴径与立板孔的配合公差,若用于频繁振动的工位,可在底板与安装面之间增加薄减震垫,抵消微幅振动对连接螺栓的松动影响,其紧凑的外形尺寸也适合在安装空间局促的设备内部布设,不会占用过多台架有效空间。
