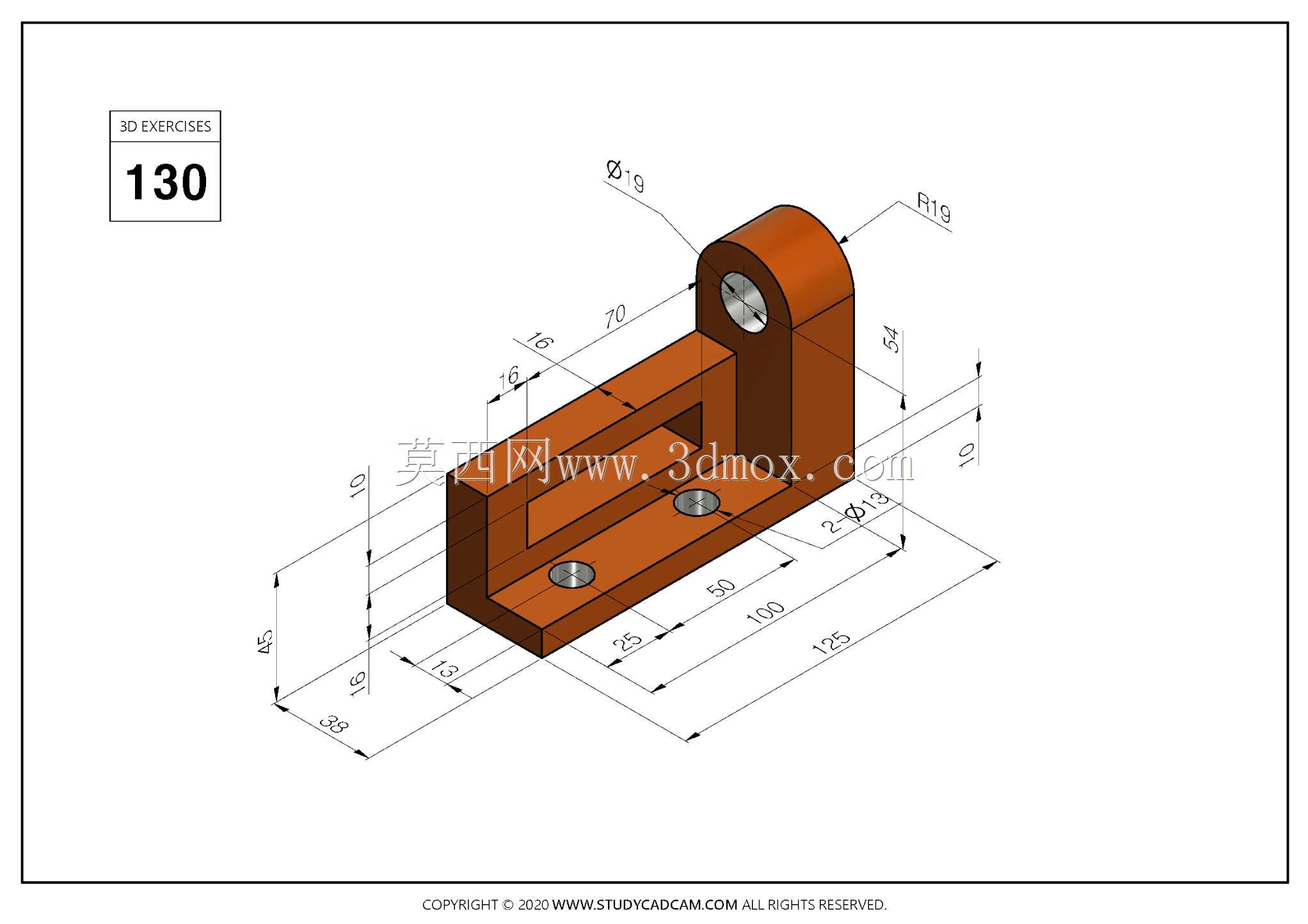

带双耳铰接座的L型折弯安装支座

　　该零件属于小型设备常用的铰接支撑类构件，整体采用L型折弯式布局，底部为平直安装板，后侧立起带同轴通孔的双耳铰接座，可同时承担底面固定与上部摆臂铰接的功能，常见于轻载自动化连杆机构、小型工装夹具、检测设备摆转工位中，用来作为摆杆、压臂、限位件的回转支撑基座。底部安装板总长125、总宽58，板厚16，底面为完整贴合面，适合直接锁附在型材台面或设备基板上。板上设置两个沉孔，孔中心距为90，靠前孔中心距板前端25，可容纳内六角螺钉沉入，避免螺钉头高出安装面干涉上部运动件。立板位于底板后侧，与底板垂直相接，二者结合处形成刚性转折，立板顶部加工为R19半圆头，中间开设直径9的铰接孔，孔轴线平行于底板宽度方向，可穿入销轴或小螺栓，

　　与带孔摆臂形成回转副。立板后侧距底板后端16，前侧距底板前端70，铰接孔中心高度距底板底面45，该高度决定了上部摆臂的回转中心位置，选型时需要与摆臂长度、运动包络一并核对。零件宽度方向总尺寸为38，立板宽度16，两侧留出对称边距，既保证铰接孔周边有足够壁厚承受径向载荷，也避免整体过于笨重。从受力角度看，底板通过两点螺钉固定，可限制平面内位移与倾覆趋势；立板与底板交接区域为主要承力截面，摆臂施加的径向力会通过该区域传递至安装基础，因此建模时需保证拐角处连续无缺口，避免应力集中。该结构没有复杂曲面，全部由拉伸、切除和孔特征构成，适合采用整块坯料铣削成型，也可在受力要求较低时改为折弯焊接件，但铰接孔与安装底面的垂直度必须保证，

　　否则销轴会出现别劲，长期运行后加剧磨损。实际布局时，底板下方需要预留螺钉锁紧空间，上部铰接件的摆转范围不能与底板前端、两侧边缘发生碰撞；若用于频繁摆动工位，可在铰接孔内加装衬套，以提升孔位耐磨寿命。整个构件把固定基准与回转支点集成在同一零件上，减少了装配零件数量，也消除了分体支座拼接带来的位置累积误差，在紧凑工位中能有效节省安装空间。
