立式铰接支座带底板安装孔结构

　　这类带底板的立式铰接支座常用于轻载连杆机构、输送线张紧装置、防护门翻转支撑以及工装夹具的摆动连接位置。它的核心作用不是承受大吨位静载，而是在有限安装空间内提供一个稳定的回转支点，让销轴、连杆或摆臂能够绕孔轴线顺畅转动，同时通过底板把载荷分散到设备框架或安装面上。

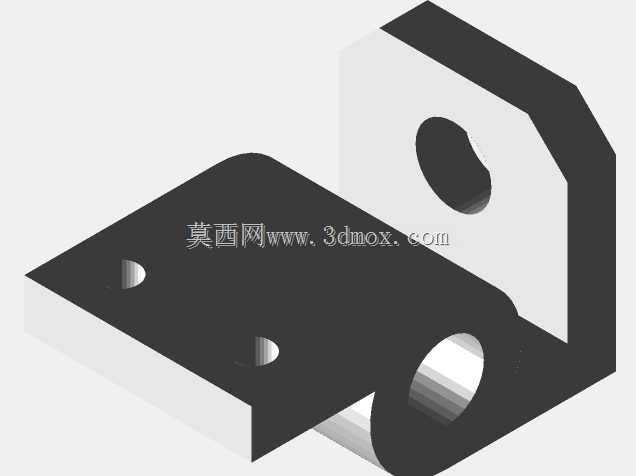

　　从结构上看，零件由水平底板和上方立板组合而成。底板承担定位与紧固功能，上面设置小孔用于穿入螺栓；立板承担铰接传力功能，板上加工同轴通孔，用于穿装销轴。立板顶部做斜切处理，可在不影响孔周强度的情况下减轻重量，并避免与相邻摆动件发生运动干涉。底板与立板交接处以及立板外侧采用圆弧过渡，既降低应力集中，也便于实际加工时减少尖角毛刺。

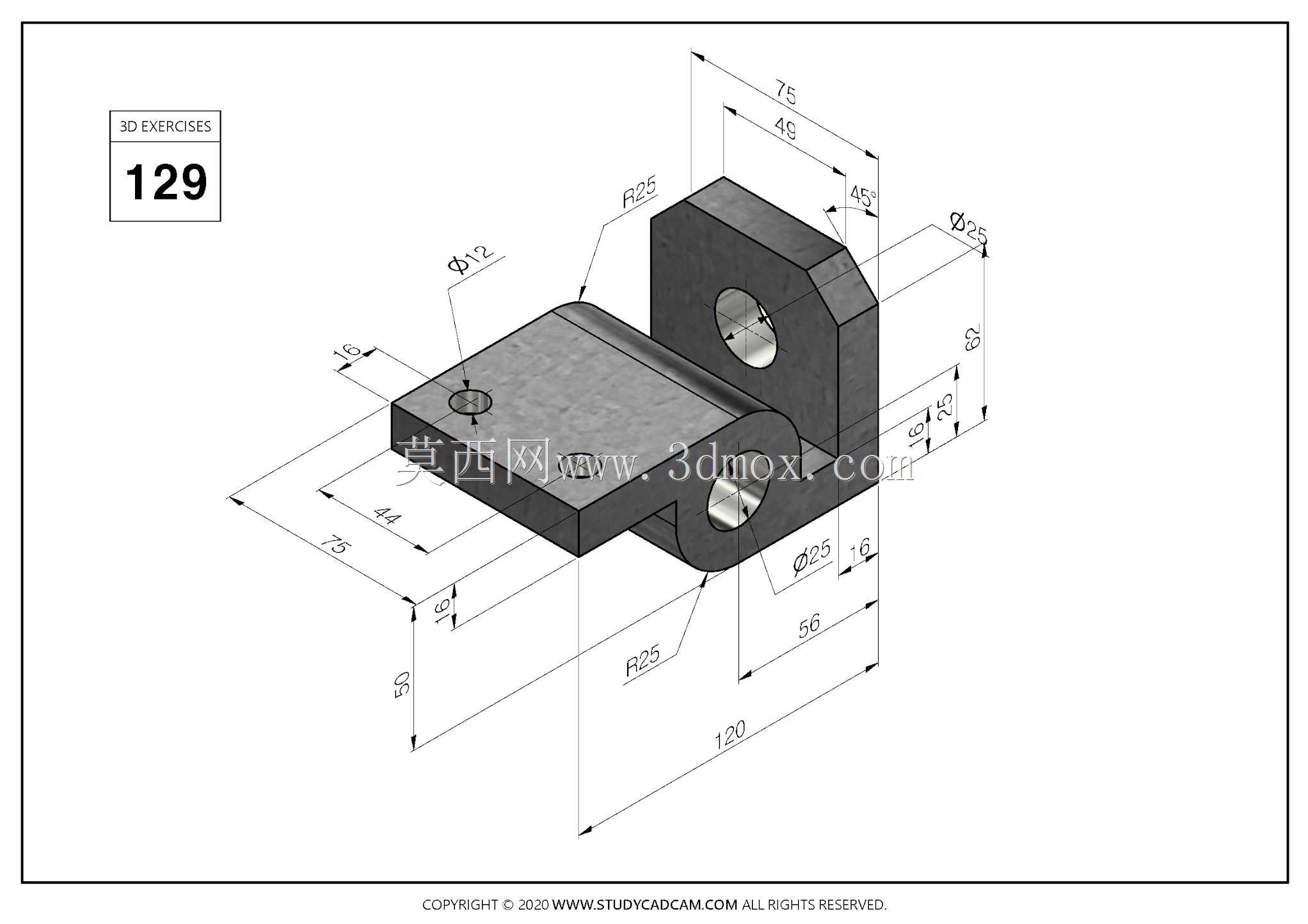

　　尺寸边界直接决定安装可行性。底板总长约120，总宽约75，厚度方向约16；立板外圆弧半径约R25，顶部相关圆角约R25。立板上的主铰接孔直径约25，孔中心到底板安装面的高度约62；底板上的小孔直径约12，孔位距侧边约44、距端部约75。立板顶部斜角约45度，端部宽度收窄至49，这些数值在布局时需要重点核对。若把它放进装配体，应优先确认销轴中心高、底板螺栓孔距以及立板外侧到相邻构件的间隙，否则摆臂转动时可能擦碰底板边缘或设备梁面。

　　建模时可先建立底板实体，再拉伸立板，随后对交接位置添加圆角。主孔与安装孔应按实际配合关系保留直径尺寸，不宜随意改成装饰孔。顶部斜面可通过切除特征完成，斜切后要检查立板孔壁剩余厚度，避免孔口过于单薄。对于需要出工程图的场景，底板底面、铰接孔中心线和安装孔中心线应作为关键基准；长度120、宽度75、孔中心高62、孔距44和75等尺寸属于装配约束尺寸，修改时必须联动校核。

　　实际使用中，这种支座适合承受径向销轴载荷和小幅翻转力矩。若用于频繁摆动位置，可在孔内增设衬套以提高耐磨性；若安装面存在平面度误差，底板厚度和螺栓预紧面积会影响连接刚性。选型或改型时，不能只看外形是否相似，还要结合销轴直径、支点高度、螺栓规格和周围摆动包络一起判断，才能保证机构运行稳定。
