该零件属于手动操作类五金构件,常见于各类需要人工转动调节的设备端侧,比如工装夹具的锁紧轴端、小型变位机的手动输入轴、阀门启闭辅助机构、输送线张紧调节端等场景,操作人员握持弯臂末端的柱段施加周向力,即可带动对接轴完成回转动作,相比直柄手轮更节省安装空间,在设备侧壁空间局促的位置适配性更强。
从结构拆分来看,零件一端为带六处安装孔的圆形法兰盘,法兰中心预留轴孔,可直接套装在设备伸出的轴端,通过六颗紧固件完成周向与轴向锁止,避免传力过程中出现打滑松脱;法兰盘与握持柱之间采用平滑过渡的弯臂连接,弯臂截面为带圆角的矩形,既保证传力路径上的结构刚性,又去除锐边避免操作时划伤手部。末端握持柱做了分段收窄设计,靠近弯臂处的轴颈可配合轴用挡圈或防护套,限制手部握持区间,防止施力时手滑向弯臂根部。

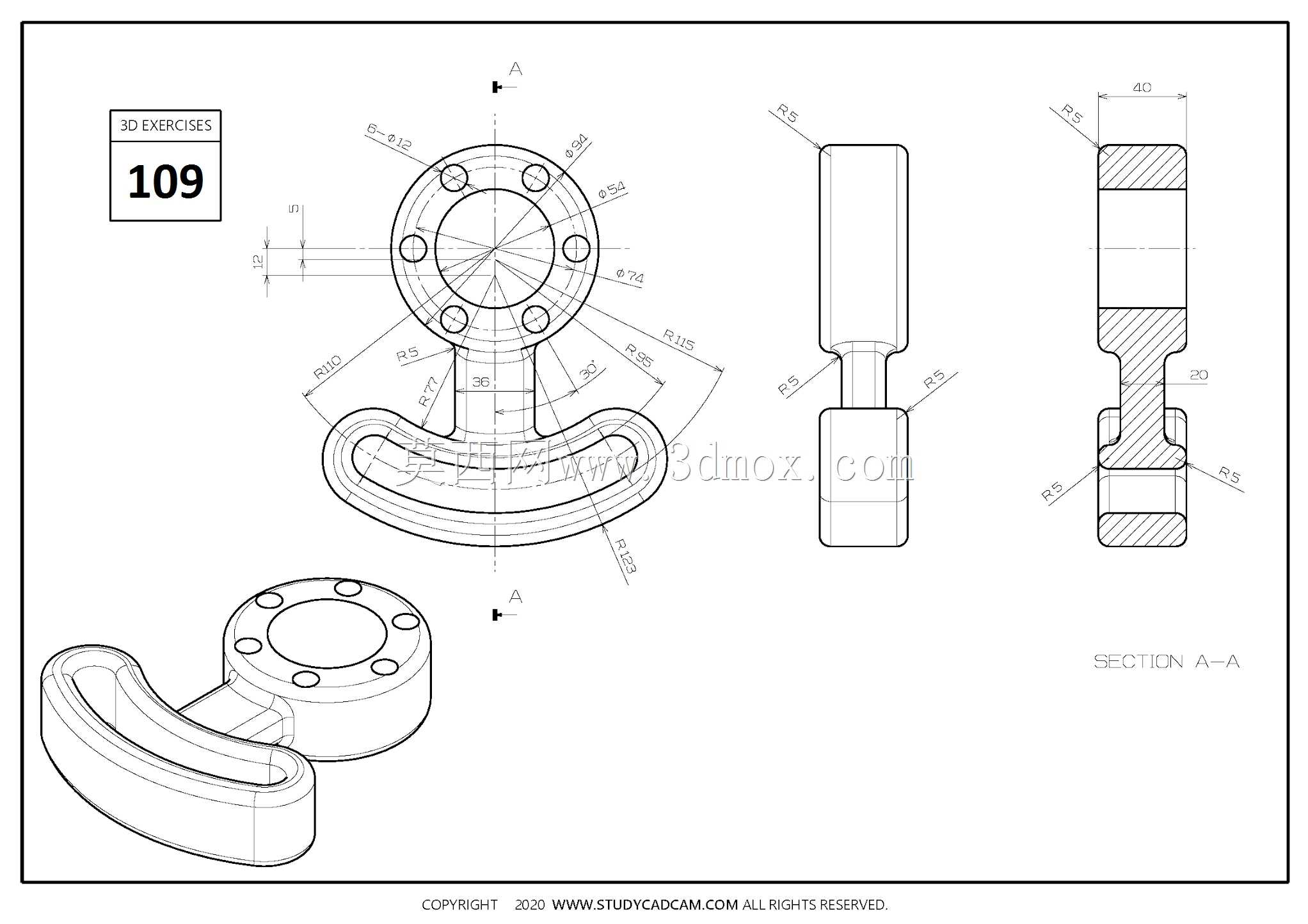

设计阶段首先要确定法兰盘的安装孔分布圆直径与中心轴孔尺寸,这两个参数直接决定该摇手能否适配目标设备的轴端,图中法兰外圆、孔位间距、弯臂回转半径都有明确标注,安装时需预留出弯臂整周转动的空间边界,避免转动过程中与设备周边的管线、护罩发生干涉。弯臂的弧形走向并非随意绘制,其曲率经过受力校核,操作人员在末端施加额定扭力时,弯臂根部与法兰衔接处的应力集中系数控制在合理区间,长期使用不会出现断裂变形。
从加工工艺角度,该零件可采用铸造一体成型后再机加工关键配合面,法兰端面、中心轴孔、安装孔都需要保证相应的形位公差,确保安装后摇手转动顺畅无偏摆;握持柱表面可做滚花或包胶处理,进一步提升操作摩擦力,在沾有油污的车间环境下也能稳定施力。断面视图清晰展示了各段的壁厚变化,法兰盘厚度满足紧固件的沉头安装要求,弯臂处壁厚均匀,避免铸造过程中出现缩孔缺陷,末端柱段的内孔设计可在保证结构强度的前提下降低整体自重,长时间操作不易产生疲劳感。

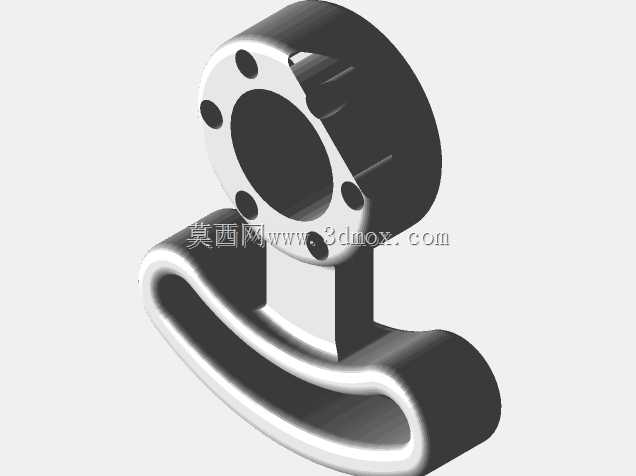

在三维建模过程中,需要优先绘制法兰盘的草图并完成孔位阵列,再搭建弯臂的引导路径进行扫略成型,最后对各衔接处做圆角过渡,还原图纸标注的所有倒角与半径尺寸,建模完成后可模拟整周转动轨迹,校验周边安装空间是否充足,为后续的工程图导出、实物加工提供准确的数字模型支撑。
