带中心套筒的圆角U型钣金支座结构

项目分类:通用五金配件 发布时间:2022-06-09 ID:652181
  • 带中心套筒的圆角U型钣金支座结构
  • 带中心套筒的圆角U型钣金支座结构

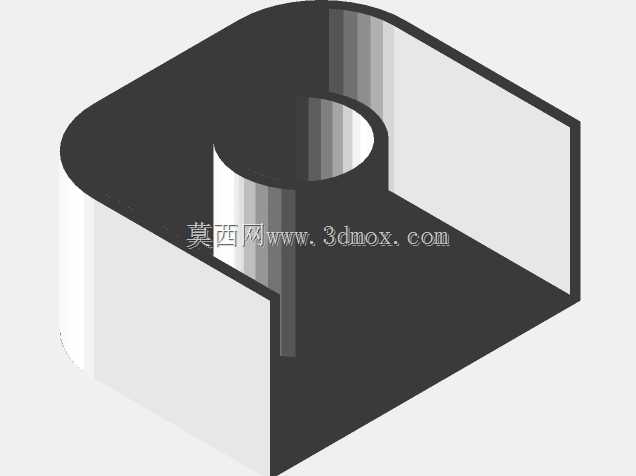

  该构件属于小型钣金支撑类零件,整体呈单侧开口的U型盒体结构,一侧端面做R8圆角过渡,可避免装配时锐边划伤操作人员,也能降低折弯处的应力集中。盒体内部居中设置一个同轴圆柱套筒,套筒内径为φ10,外径为φ12,可直接穿入定位销轴、紧固螺栓或小型导向轴,为相邻部件提供回转或穿装定位基准。

  从安装边界来看,零件总宽度为15,盒体直边段长度为12,总高度为9,厚度方向按常规钣金折弯余量预留,整体占用空间紧凑,适合在狭小设备腔体内布置。U型开口侧可直接卡入对应板边或机架型材,再通过套筒内的紧固件完成锁紧,无需额外加工复杂安装孔位,装配效率较高。

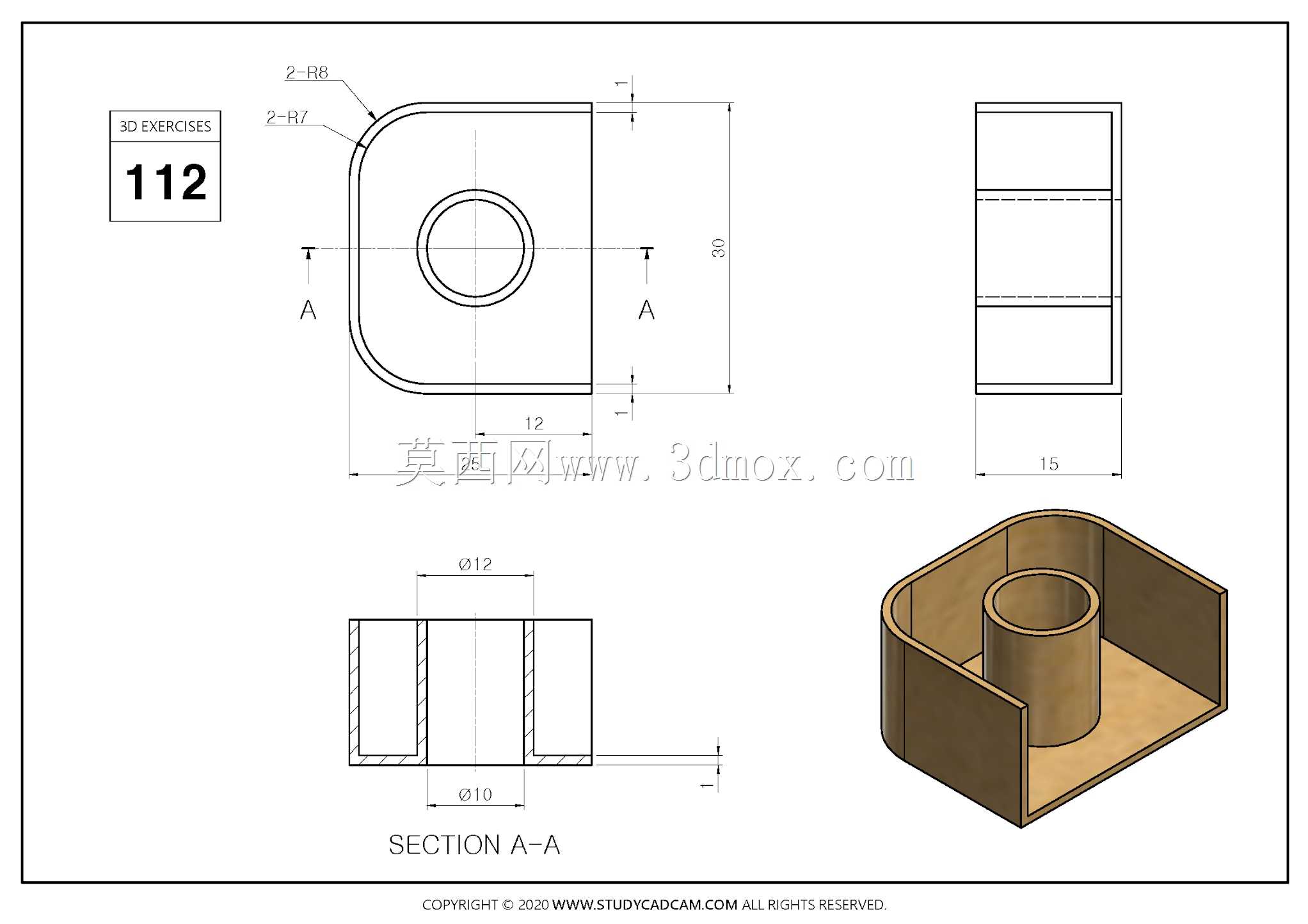

  设计上采用等壁厚钣金折弯加内嵌套筒的组合思路:外部盒体承担侧向支撑与限位作用,内部套筒则弥补薄钣金件轴向承载不足的缺陷,防止螺栓锁紧时板面发生压溃变形。两处R8圆角与盒体轮廓顺滑衔接,既符合钣金折弯工艺要求,也让零件在受侧向冲击时应力分布更均匀。SECTION A-A剖面清晰呈现了套筒与盒体底板的连接关系,建模时需保证套筒轴线与底板垂直,避免穿轴后出现卡滞。

  这类结构常见于通讯设备内部的线路板支撑、小型自动化机构的传感器安装座、检测夹具的定位支座等场景,可在有限空间内同时实现卡接定位与螺栓紧固。实际选型时,需核对套筒内径与所用销轴或螺栓的配合公差,U型开口尺寸也要匹配所卡装的板厚;若用于有振动的工况,还可在套筒端面增加平垫以分散压紧力。建模过程中应优先还原折弯圆角与壁厚,再处理套筒与盒体的结合特征,保证工程图中剖面线、尺寸标注与三维实体一致,方便后续直接展开下料或进行装配干涉检查。
