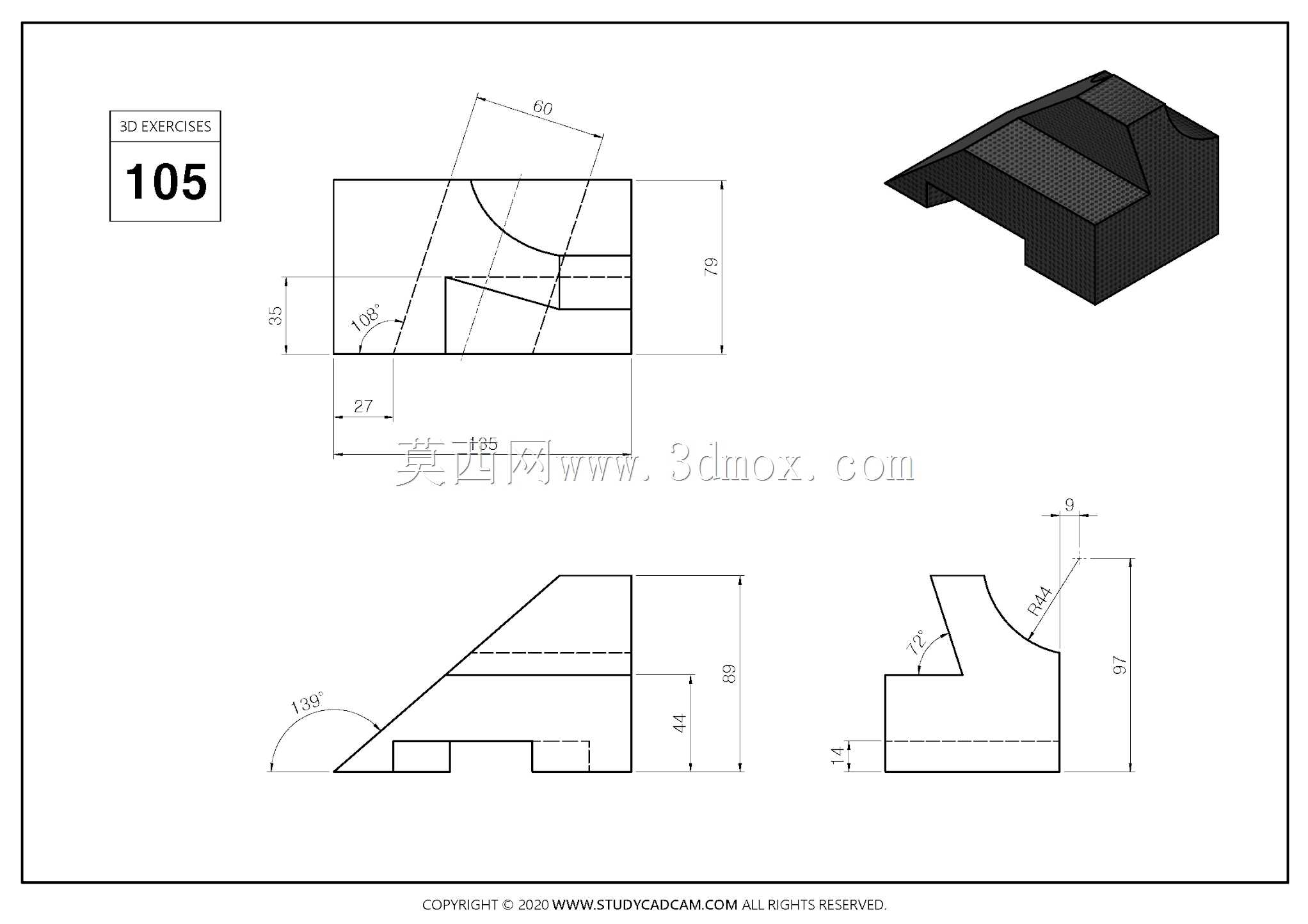

斜角异形支撑基座结构造型设计

　　该异形支撑基座在结构设计上采用多斜面复合构型，整体以块状基体作为承载核心，通过不同角度的切削面形成非对称外形，能够在受限安装空间内同时满足侧向支撑、顶面贴合以及局部避让的装配需求。从工程使用场景看，这类构件常见于工装夹具的定位支座、自动化生产线的过渡连接块、检测治具的承托部件，也可作为小型设备机架内部的加强支撑件，用于传递垂直载荷并分散斜向作用力。

　　建模过程中需要重点控制各斜面之间的相交关系，尤其是上部弧形过渡区域与斜切面的衔接位置，若轮廓约束处理不当，容易在实体增厚或抽壳时出现几何断裂。基座底部设置有凹槽结构，该结构一方面用于与导轨或定位条形成嵌合，限制零件在水平方向的窜动；另一方面可减少底面精加工面积，降低配合面的加工成本。侧面的竖直基准面可作为安装时的靠位面，便于在装配台上快速找正，减少打表调整时间。

　　从尺寸边界分析，该零件总长、总宽与总高均控制在较小范围内，适合在紧凑设备内部布置。斜向角度并非随意设定，而是结合相邻部件的运动包络空间确定，既保证支撑件自身具备足够的截面厚度，又避免与运动机构发生干涉。上部倾斜面可用于安装传感器支架、导向板或缓冲垫，其角度设计使被支撑件在装配后保持指定姿态，从而满足物料导向、视觉检测角度调整或工件定位等功能要求。

　　结构强度方面，块状实体在主要承力路径上保留了较厚壁厚，转角处通过圆弧过渡降低应力集中风险。对于需要减重的使用场合，可在非配合区域增加减重腔，但应避开螺栓连接孔位与底部支撑区域。建模时建议先绘制主视方向轮廓，再通过拉伸形成基础实体，随后利用辅助基准面完成斜切与局部切除，最后统一处理圆角和安装孔。这种建模顺序能够保证尺寸链清晰，后续修改角度或高度时只需调整对应草图与基准面，不易出现特征失败。

　　在实际选型应用中，该支撑件可通过螺栓从底部或侧面固定，安装边界需预留扳手空间以及相邻零件的装配间隙。由于外形存在多个非正交面，加工时通常需要采用三轴或四轴铣削完成，三维模型中明确的角度与高度尺寸可直接用于数控编程，减少工艺人员反复核对图纸的工作量。整体设计兼顾了承载、定位、避让和安装便利性，适合作为非标自动化设备中的功能性支撑构件使用。
