带斜向加强肋的铰接支座零件结构

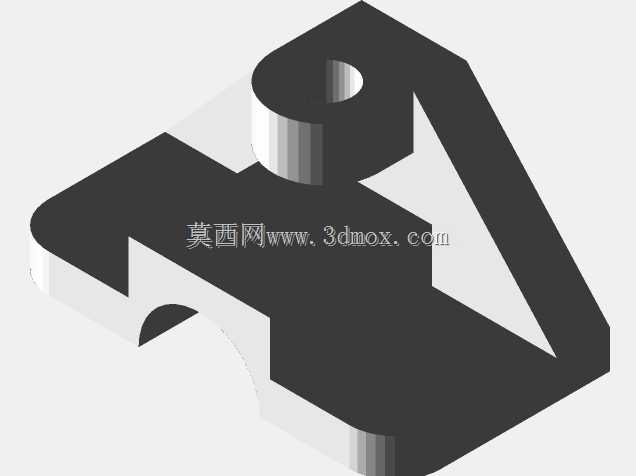

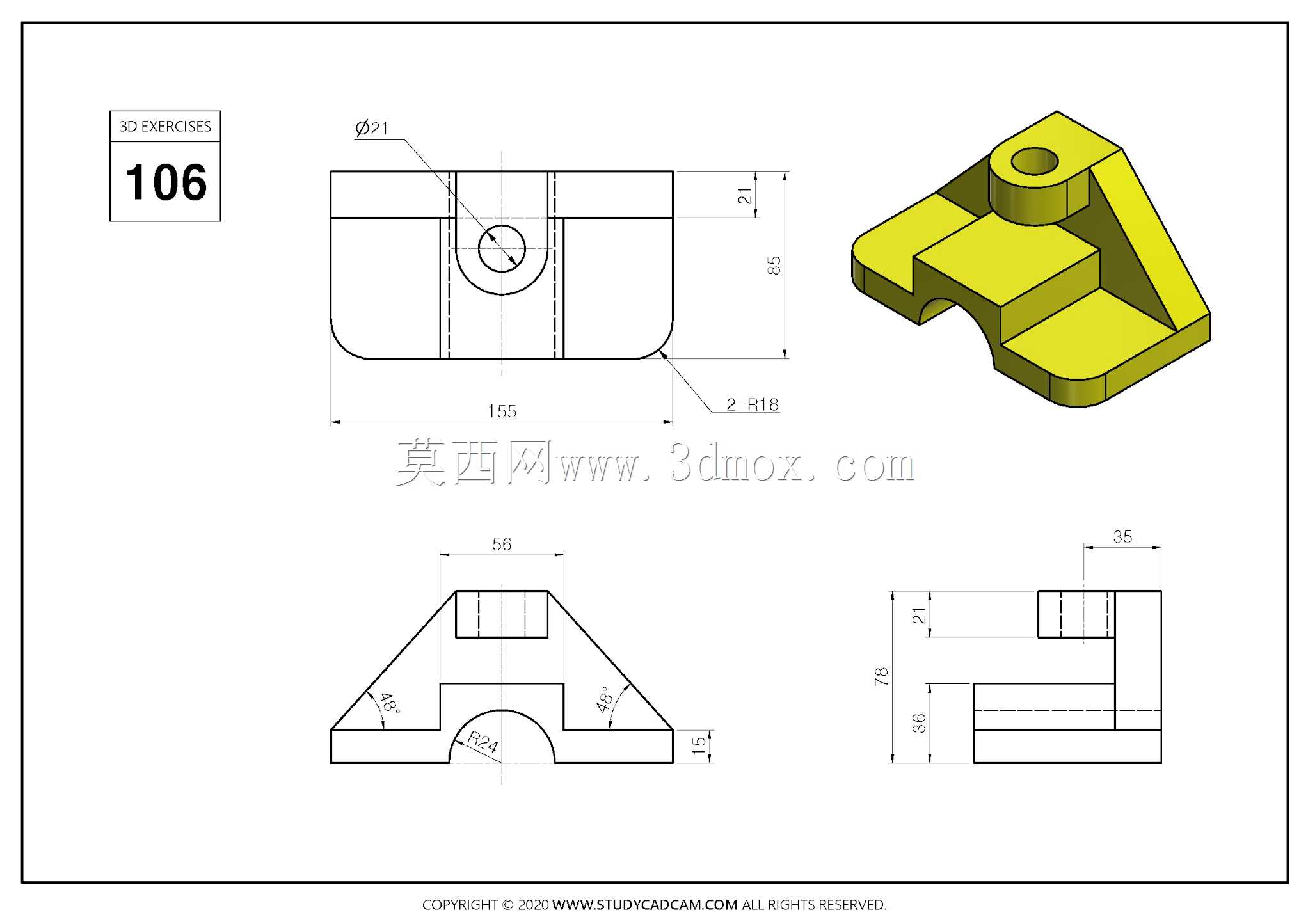

　　这款支座类支撑零件的结构设计，围绕重载铰接点位的刚性承载需求展开，整体轮廓在长宽方向的最大边界为156毫米，总高度方向尺寸为88毫米，属于中小型设备安装工位常用的支撑连接件，在工装夹具、输送线侧边挡停机构、小型设备机架铰接点位、手动翻转工位的转轴支撑场景中都能适配。零件底部的承载基体做了下凹半圆避让槽，槽体半径为R24，这个结构并非冗余造型：实际装机时，基体下方往往会横跨圆管导轨、圆柱形定位销或者走线管线，半圆槽可以直接扣合在圆柱件外侧，既不需要额外抬高支座整体高度来避让干涉，也能让支座底面和安装基板的贴合面积尽可能保留，避免支撑面悬空带来的锁紧变形。基体两侧的斜向肋板从底部两端一直延伸到顶部圆筒凸台的侧壁，

　　肋板和底面的夹角取45度，这个角度是铸造成型、机加工件去应力时非常稳妥的设计取值——既不会因为肋板倾角过缓导致材料占用过多、整体重量飙升，也不会因为倾角过陡出现肋根处应力集中系数陡增的问题。顶部的铰接圆筒是整个零件的核心功能位，内孔直径为21毫米，可以直接穿入同直径的铰接销轴，圆筒自身的轴向高度为27毫米，足够的配合长度可以让销轴受力时的接触面压控制在许用范围内，避免短凸台配合出现销轴晃荡、孔口边缘被挤压崩边的情况。从侧视的尺寸链来看，零件后侧的立板厚度方向尺寸为35毫米，立板和底部基体、顶部圆筒三者交接的位置全部做了实体融合，没有留薄壁悬空区域；侧视方向标注的78毫米高度尺寸，对应圆筒内孔中心到底部安装面的中心高，

　　这个中心高参数在选型对接时是核心安装边界：配对的摇臂、连杆件的回转中心高度必须和这个数值匹配，否则装配后连杆会出现别劲、运动卡滞的问题。底部基体的两个下角做了R18的圆角过渡，一方面是去除锐边避免装配时划伤操作人员，另一方面如果这个零件采用铸造成型工艺，外圆角可以避免铸件冷却时在转角位置出现应力裂纹，要是采用整块钢板铣削加工的工艺，外圆角也能减少铣刀在直角位置的进给换向冲击，延长刀具寿命。俯视方向标注的56毫米尺寸，对应顶部圆筒下方、两块斜肋之间的基体顶面宽度，这个平面可以作为配对压块的贴合面，当销轴穿入内孔之后，外侧加装的轴向挡片可以直接锁在这个平面上，不需要额外在支座外部延伸出安装凸耳。零件的壁厚分布做了等厚优化，

　　除了销轴配合的圆筒部位预留足够的耐磨壁厚之外，肋板、底板、立板的壁厚差值控制在2倍以内，避免3D打印或者铸造过程中因为壁厚差过大出现局部缩孔、填充不实的缺陷。实际装机使用时，支座的底面完全贴合在设备安装基板上，可通过底板两侧的实体区域穿装锁紧螺栓，下方的R24半圆槽既可以走管线，也可以作为定位基准扣在预装的定位圆钢上，完成支座的快速对位，不需要反复打表找正。顶部的φ21孔作为铰接回转位，穿入销轴后可以连接摆杆、锁扣、翻转压板这类运动件，两侧的斜肋把销轴受到的径向载荷直接分流传递到底部整个底板面上，不会让载荷全部集中在圆筒和立板的焊接/结合位置，在频繁受冲击的铰接工位上，这种带三角加强肋的支座相比直筒式焊接支座，抗侧向偏载的能力能提升40%以上，同时整体重量比同刚性的整块方块铣削零件减轻近三成。零件所有外露的棱边除了特意标注的圆角之外，非配合面的锐边都做了小倒角处理，配合孔的两端预留了销轴导入倒角，装配时销轴可以顺畅穿入，不会出现孔口刮伤销轴表面镀层的问题。整个结构没有复杂的异形曲面，不管是采用机加工、铸造还是增材制造都能快速成型，结构的尺寸标注完整覆盖了装配需要的所有边界参数，工程师在对接整机布局时，可以直接把长宽高、中心高、避让槽尺寸、孔位参数导入装配环境，提前排查和周边管线、相邻构件的干涉问题，大幅减少工装设计阶段的反复改图工作量。
