带半圆凸台开槽支座结构设计

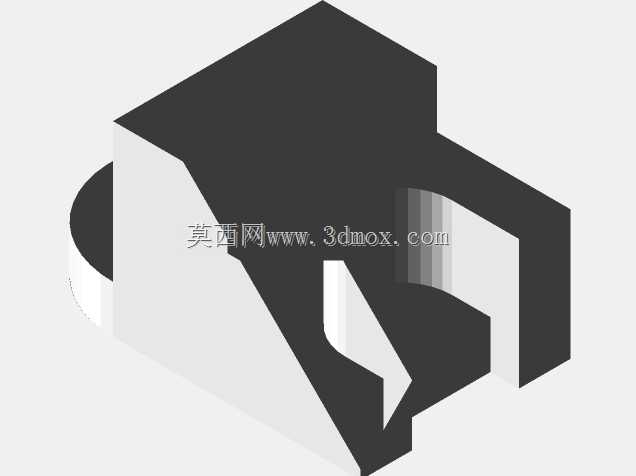

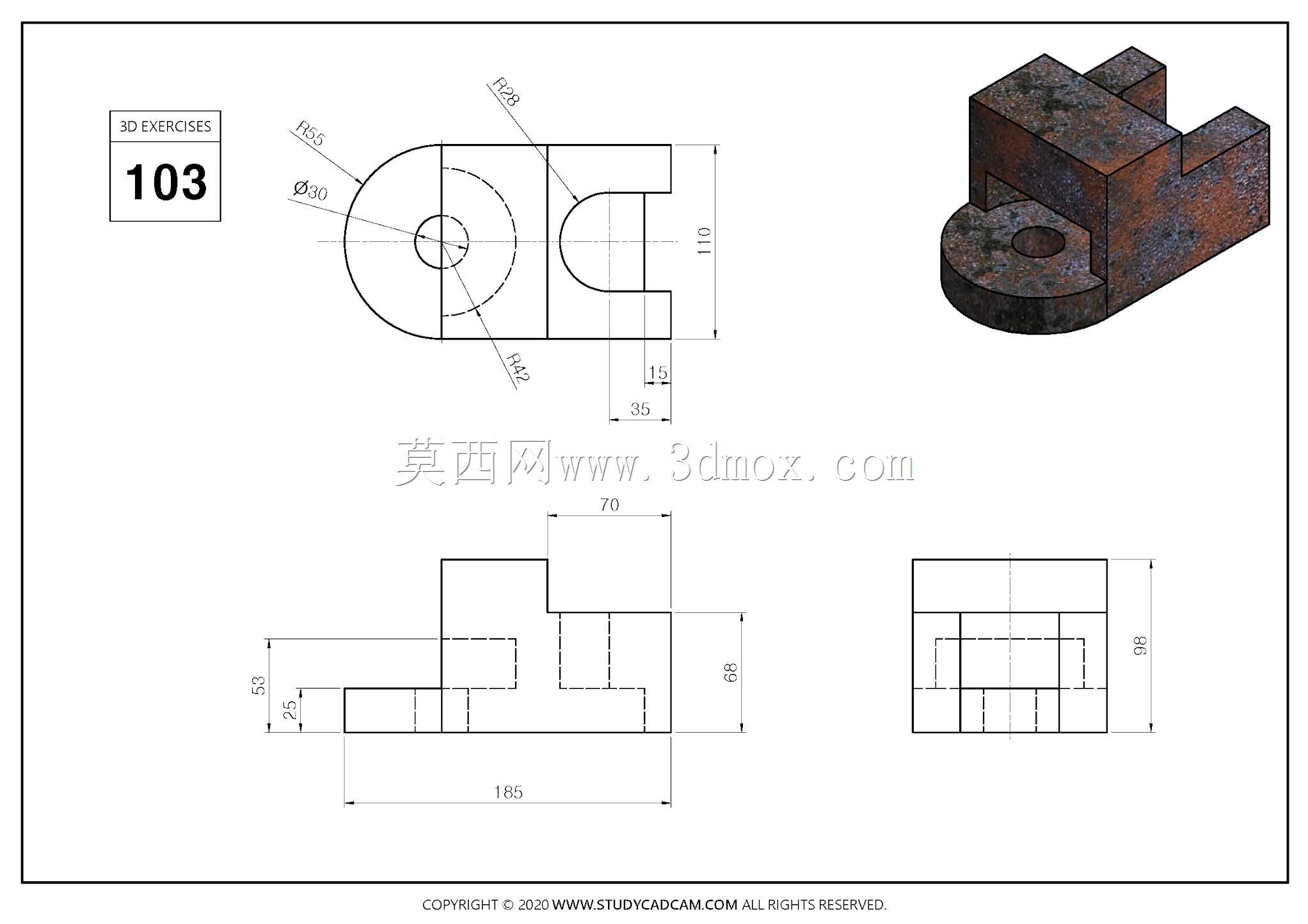

　　该零件属于典型的支座类支撑构件，整体采用块体与半圆凸台结合的构型，左侧半圆结构中心开设同轴通孔，可直接穿装销轴或紧固螺栓，实现与相邻构件的铰接或固定连接。主体右侧开设U型通槽，槽口朝向外侧，能够为配套的卡接件、滑动块或连接臂提供嵌入空间，槽体两侧的立边可承担侧向限位作用，避免配套件在装配后出现横向窜动。零件上部设置两处凸起挡边，可在安装时对上方叠装的构件形成轴向定位，无需额外加装定位挡块即可完成初步对位。从尺寸边界来看，零件总长度控制在185mm，总高度为88mm，左侧半圆区域外圆半径为R42，中心通孔直径为30mm，半圆外侧的倒角半径为R5；右侧U型槽的宽度为35mm，槽底距离零件底面的高度为16mm，

　　槽体上方的凸起段宽度为70mm，整体厚度方向尺寸统一，便于采用整块坯料直接铣削加工，减少多工序拼接带来的形位误差。在实际工况中，这类支座常被用于自动化生产线的侧边定位工位、工装夹具的基座单元以及小型设备的机架连接节点，既可以单独作为承重支撑件使用，也能够成对布置在导轨两侧，对滑动模组的行程两端形成硬限位。设计阶段优先保证了安装基准面的平面度要求，零件底面为完整的精加工平面，可直接贴合设备安装板，无需额外加工调整垫片；左侧通孔与右侧槽口的位置度公差经过合理匹配，能够保证穿装的销轴与嵌入槽内的构件保持垂直对位，避免运行过程中出现卡滞。零件的壁厚分布均匀，半圆凸台与主体块的衔接处采用圆弧过渡，可有效降低应力集中系数，

　　在承受径向载荷或侧向冲击时，衔接位置不会出现应力突变导致的开裂问题。上部的两处凸起挡边与主体为一体化结构，相比焊接式挡块具备更高的结构强度，能够承受频繁的碰撞限位载荷。建模过程中优先以底面为第一草图基准，先拉伸生成主体块体，再在左侧端面绘制半圆轮廓完成凸台的合并拉伸，随后依次切除中心通孔、右侧U型槽以及上部的缺口区域，所有倒角与圆角特征统一在实体建模后期添加，既保证了特征树的逻辑清晰，也便于后续根据装配需求调整槽宽、孔径等关键参数。
