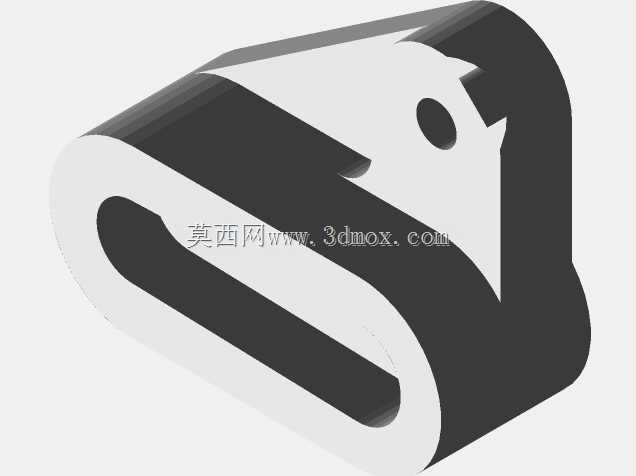

带铰接耳座的长圆形闭环连接支座结构

　　该零件属于典型的紧凑型铰接连接支座，整体采用长圆形闭环主体搭配单侧立式铰接耳的组合构型，在轻工输送线、小型工装夹具、自动化设备的连杆传动机构中十分常见，主要承担两个相对运动部件之间的枢接传力、限位导向以及安装基准作用。从实际工况来看，这类支座常被安装在设备机架的侧装平面上，闭环长圆形主体既可以作为滑动导向槽容纳销轴做直线往复移动，也可以穿装锁紧螺栓实现安装位置的无级微调，单侧伸出的铰接耳则用于和连杆、摆臂或者气杆端部形成转动副，把直线驱动力转化为摆角输出。设计阶段优先考虑了受力路径的连续性：长圆形主体的两端采用R15和R18的圆弧过渡，完全消除了直角应力集中，耳座与主体衔接处做了R15的大圆角加厚，

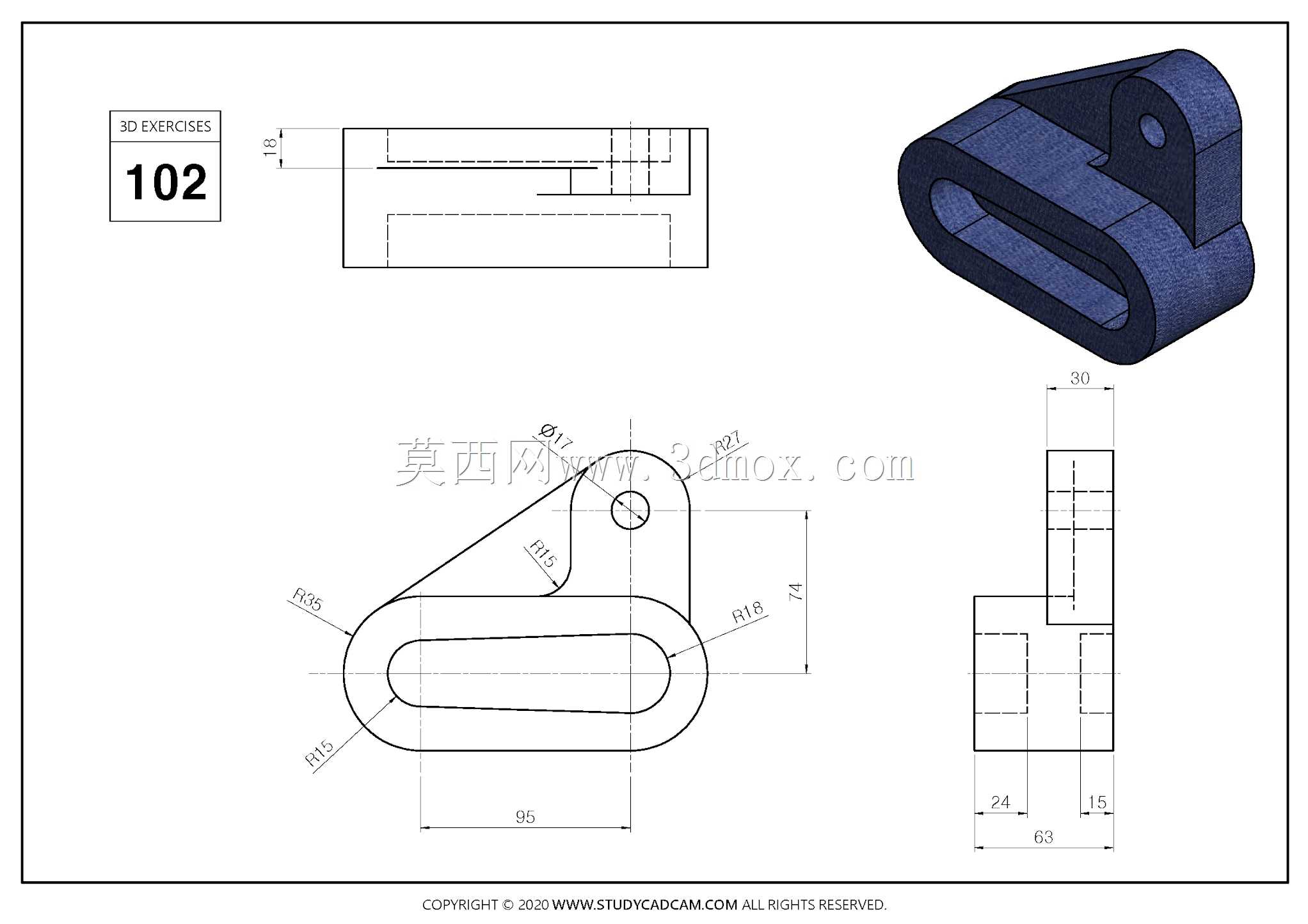

　　在承受侧向摆动力时不会在根部出现断裂风险；主体内部的长圆形通槽宽度统一，槽边壁厚均匀，既保证了销轴滑动时的导向长度，也避免了加工过程中因壁厚不均产生的淬火变形。从安装边界判断，零件总长95mm，总高74mm，侧视方向总厚度63mm，其中铰接耳部分厚度24mm，主体底板部分厚度15mm，耳座中心距离主体底面的高度为80mm，顶部铰接孔直径为Φ11，这些尺寸直接决定了配套销轴的规格、相邻连杆的回转半径以及安装时所需的操作空间。主体底板上预留的安装孔位可以适配M8或者M10的内六角螺栓，安装面的平面度需要控制在0.1mm以内，才能保证铰接耳的孔轴线与安装基准面垂直，防止连杆运动时出现卡滞。零件的三维建模过程完全遵循二维图纸的尺寸约束，

　　先绘制长圆形闭环的外轮廓与内槽草图，拉伸得到主体基体，再在基体一侧叠加立式耳座的凸台，之后在耳座中心切除铰接通孔，最后对所有锐边进行倒圆角处理。建模时需要特别注意长圆形两端圆弧的圆心距、耳座斜面的倾斜角度以及各个圆角的衔接关系，任何一处尺寸偏差都会导致后续装配时销轴无法穿入或者运动干涉。这类零件一般选用45号钢或者Q235钢板经铣削、钻孔加工成型，重载工况下还可以对铰接孔进行淬火处理提升耐磨性，轻载场景也可以采用铝合金加工来降低整体重量。在整套机构中，它既是传力构件也是定位基准，自身的形位公差会直接影响整个连杆机构的运动精度和使用寿命，因此在设计时既要兼顾结构强度，也要留出足够的安装调整余量，避免因机架焊接误差导致装配困难。
