带三角加强筋的半圆弧卧式支撑支座

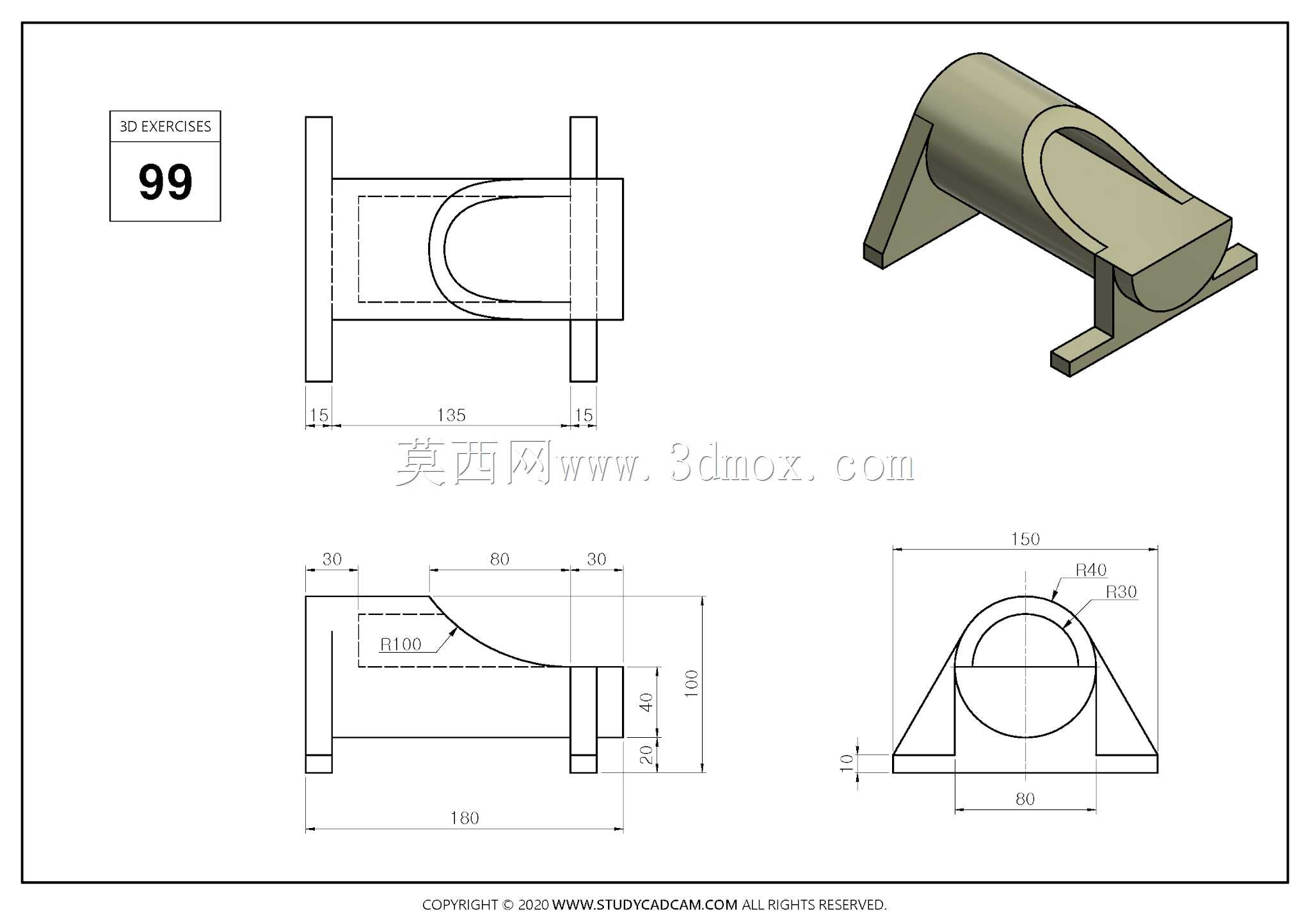

　　该支撑支座采用卧式布局，主体为半开式圆弧承托结构，底部两侧伸出平直安装翼板，翼板与筒体衔接处设置三角形加强筋，整体为一体成型的刚性承载构件，主要用于工业设备中轴类、筒类零部件的侧向承托与定位，常见于输送线辊筒端部支撑、工装夹具工件承托、小型传动机构的转轴限位场景，可替代分体式焊接支座，减少装配累计误差。从结构受力角度看，两侧三角筋直接承接圆弧槽传递的径向载荷，将力流分散至底部安装面，避免筒体与翼板衔接处出现应力集中，在承受垂直向下的载荷时，筋板同时约束筒体的扭转变形，相比无筋的光筒支座，同等壁厚下抗倾覆能力提升明显。尺寸边界上，支座总长度为180mm，总宽度为150mm，总高度为100mm；底部安装翼板单侧宽度30mm，

　　筒体轴向有效长度135mm，筒体两端各预留15mm的安装边距；圆弧承托槽半径为R30，槽体中心距底部安装面高度为40mm，翼板厚度10mm，筒体端部过渡圆角为R100，所有外露棱边均做倒钝处理，避免装配时划伤操作人员。建模过程中优先采用拉伸凸台构建主体轮廓，再通过旋转切除生成半圆弧承托腔，三角筋使用筋特征直接生成并自动衔接相邻曲面，底部安装孔可根据实际配做需求预留点位，图纸中标注的尺寸均为外形与安装边界尺寸，未注公差可按GB/T 1804-m级执行。实际选型时需注意，圆弧槽直径需与被支撑工件的外径保持合理间隙，一般间隙控制在0.2-0.5mm之间，过大会导致工件运行时跳动，过小则会出现装配卡滞；

　　底部翼板的安装孔距需匹配设备机架的预装孔位，若现场需要调整支撑高度，可在翼板下方加装调整垫片。该类支座通常采用铸铁铸造成型后机加工安装面，也可采用钢板焊接后去应力处理，载荷较小时还可通过3D打印制作小批量定制件，不同工艺下需注意壁厚的均匀性，防止铸造或打印过程中出现缩孔、变形缺陷。
