带双孔立座的异形铰接支座结构

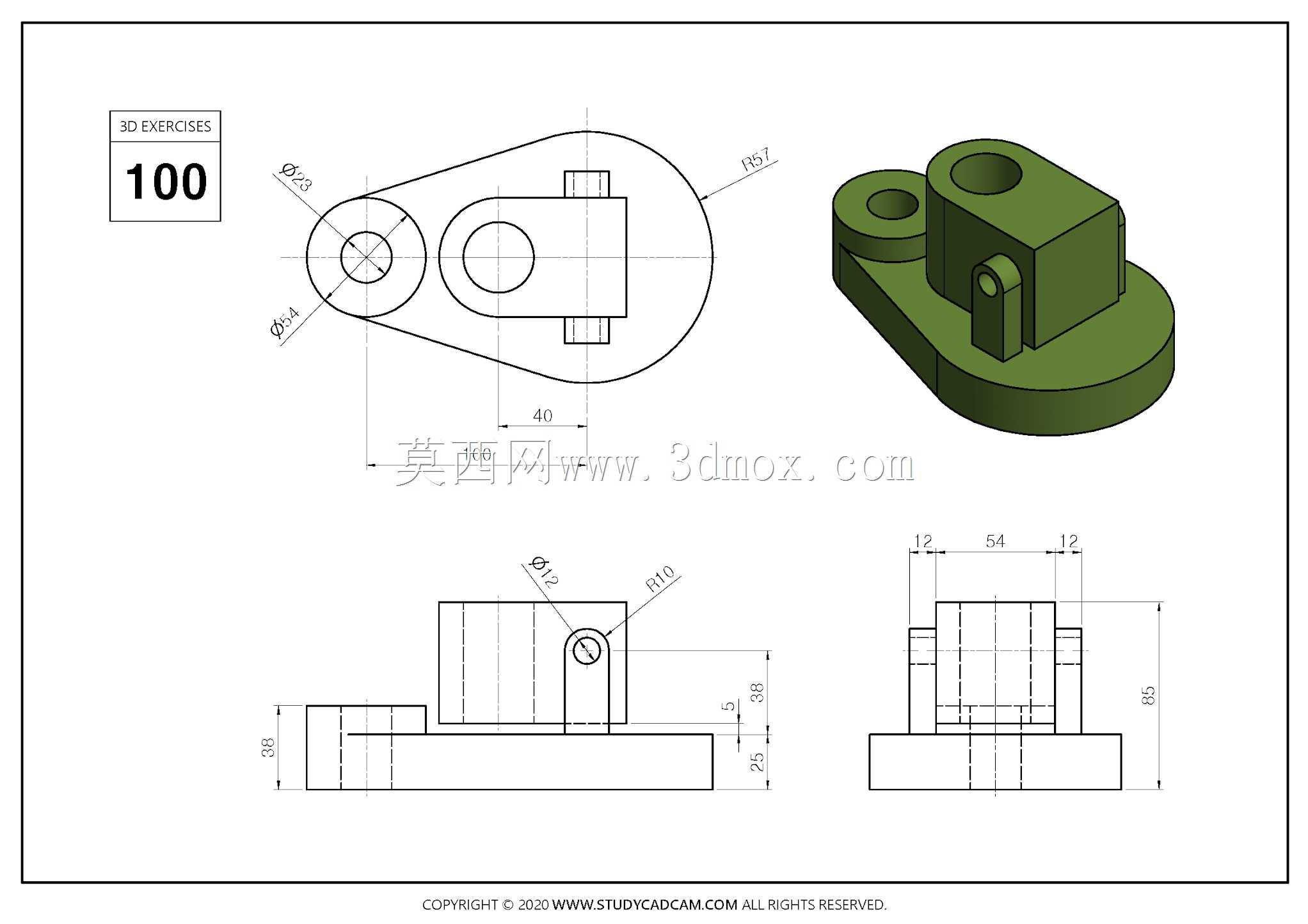

　　该零件属于小型铰接支撑类构件，常见于轻载工装夹具、手动调节机构、输送线侧装定位单元以及小型自动化设备的摆臂连接部位，主要承担竖向支撑与横向销轴铰接两项功能。零件底部为异形平板底座，一端为大直径圆弧轮廓，另一端收窄为小圆端，两圆心间距在图纸中标注为40，整体轮廓没有多余外伸耳板，便于在狭窄安装面上贴板固定。底座厚度方向尺寸较小，底面要求平整，装配时可直接贴合安装基板，通过两端孔位完成定位与紧固。大端上方设置带竖向通孔的圆柱立筒，孔壁具有足够壁厚，可用于穿入导向轴、调节螺杆或作为定位销套的容纳位；小端保留同轴通孔，可作为铰接回转中心，穿入销轴后与连杆、摆块或压爪形成转动副。立筒侧面额外伸出一个带横向孔的小凸耳，凸耳孔轴线与底座平面平行，

　　用于连接弹簧、拉杆或限位螺钉，使构件在单纯支撑之外增加侧向挂接与复位约束能力。从结构受力看，竖向载荷主要由大端立筒周边材料传递到底座，小端铰接孔承受周期性摆动载荷，因此两孔周围均保留了较厚实体，避免薄壁处出现应力集中。图纸中给出的主视、俯视与侧视投影分别表达了底座外形、立筒高度、凸耳位置以及各孔径关系，建模时需要先绘制底座双圆相切轮廓，再拉伸底板，随后在大端建立圆柱凸台并切除中心孔，小端孔可直接在底板上贯穿切除。侧部凸耳应与立筒外圆做合并实体处理，交接面采用自然圆角过渡，防止实际加工后在尖角处产生裂纹。尺寸控制上，需重点保证两孔中心距、立筒孔到底座底面的高度、凸耳孔相对于立筒轴线的位置，以及底座总宽边界；

　　这些尺寸直接决定与之配合的销轴、连杆和安装板是否能够互换装配。对于安装边界而言，该零件占用空间紧凑，底座大端圆弧可避开邻近螺栓头或管线，小端窄边则适合嵌入型材槽口附近。若用于夹具，常把小端孔作为压臂旋转支点，大端立筒内穿入调整螺钉以限制压臂抬起高度，侧凸耳挂接拉簧实现压爪回位；若用于导向机构，则可让立筒孔通过光轴，小端孔连接驱动片，侧凸耳作为感应片或撞块安装位。整个结构没有复杂曲面，特征关系清晰，适合采用常规铣削与钻削完成加工，也适合作为三维建模练习中训练草图约束、拉伸、切除与孔特征定位的典型实例。
