带柄圆盘多孔异形壳体结构设计

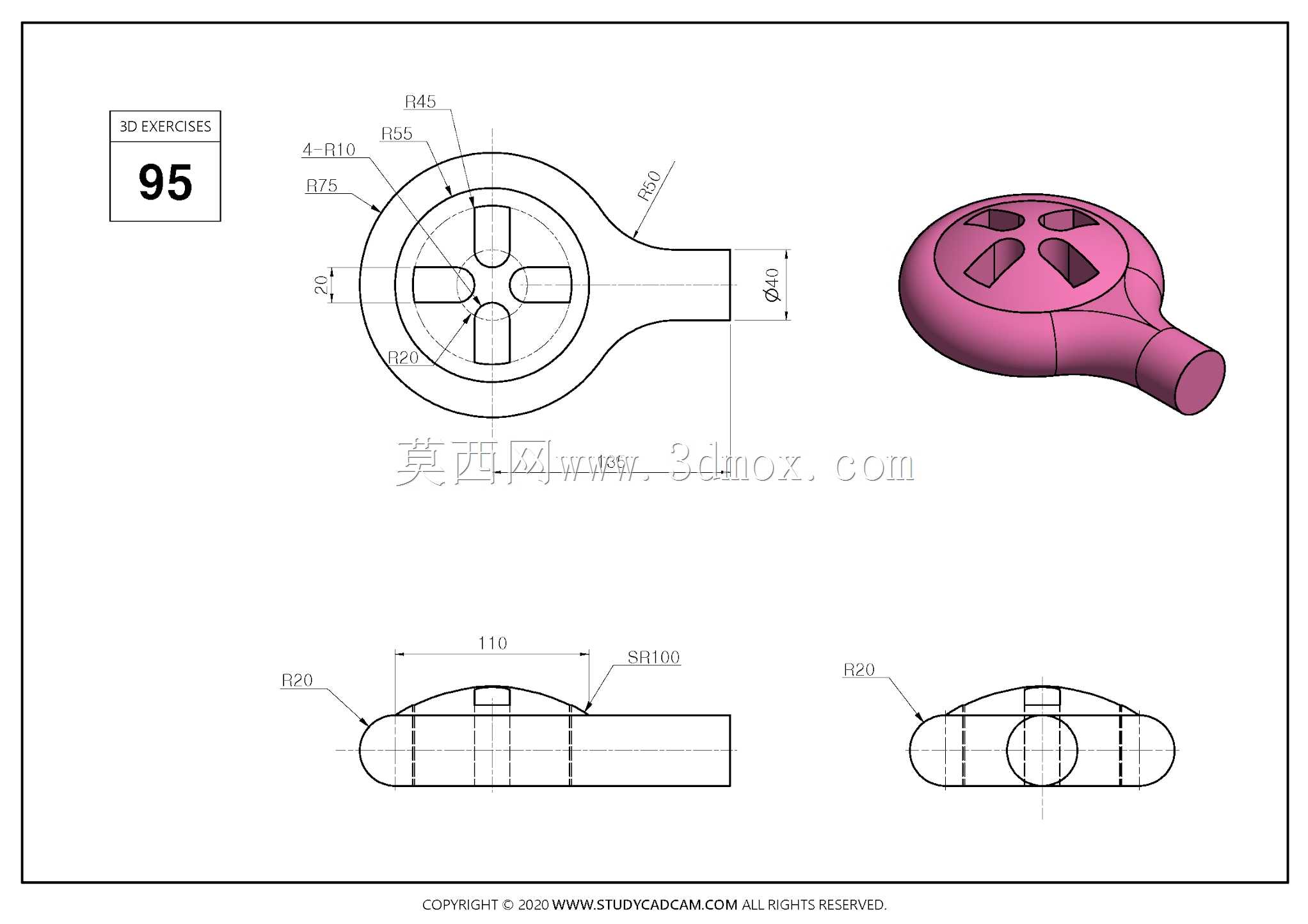

　　该零件采用圆盘主体加侧向圆柱柄的一体化布局，主体圆盘外径为R75，即总直径150，侧柄末端直径为40，整体轮廓长度方向由R50圆弧与柄部延伸段共同构成，安装边界需预留圆盘直径150、侧柄伸出长度约50的空间。圆盘端面上分布4个直径10的通孔，孔位分布在R55圆周附近，孔中心距主体中心约55；端面外缘还标注R45与R75两组圆弧，用于控制外轮廓和局部过渡。主体厚度方向为20，中心区域设置十字形加强或镂空结构，既减轻实体质量，也形成明显的视觉分区。侧柄与圆盘交接处采用SR100球面过渡，端部及底部视图中可见R20圆角，这些曲面能够降低应力集中，避免薄壁区域在成型或受力时出现开裂。从结构功能看，圆盘端面的四个通孔可作为螺钉过孔或定位孔，

　　用于将该件固定到面板、支架或其他基座上；侧柄可作为手持操作部位，也可作为连接轴套、管路或旋钮组件的接口。若用于通讯设备终端，该形态适合作为手持端盖、调节旋钮座或小型转接壳体；若用于通用机械，则可作为操纵手柄、防护罩或装饰性支撑件。建模时应先确定圆盘中心与侧柄轴线的相对位置，再绘制主视轮廓并旋转或拉伸形成基础实体。十字槽和四个通孔建议在主体完成后切除，圆角顺序应先处理大面过渡，再补充边缘小R，以保证曲面连续。底部两个投影视图标注总宽110及R20，说明零件并非简单等厚圆盘，而是在底面存在弧形收边，装配时不能按完整平面贴合处理，需要在配合面上预留避让或增加支撑筋。该模型对曲面缝合、实体切除和工程图投影训练具有较强针对性，能够帮助设计者熟悉带柄盘类零件的尺寸标注逻辑、壁厚控制以及孔位排布方式。
