弧形带槽通讯设备支撑壳体结构

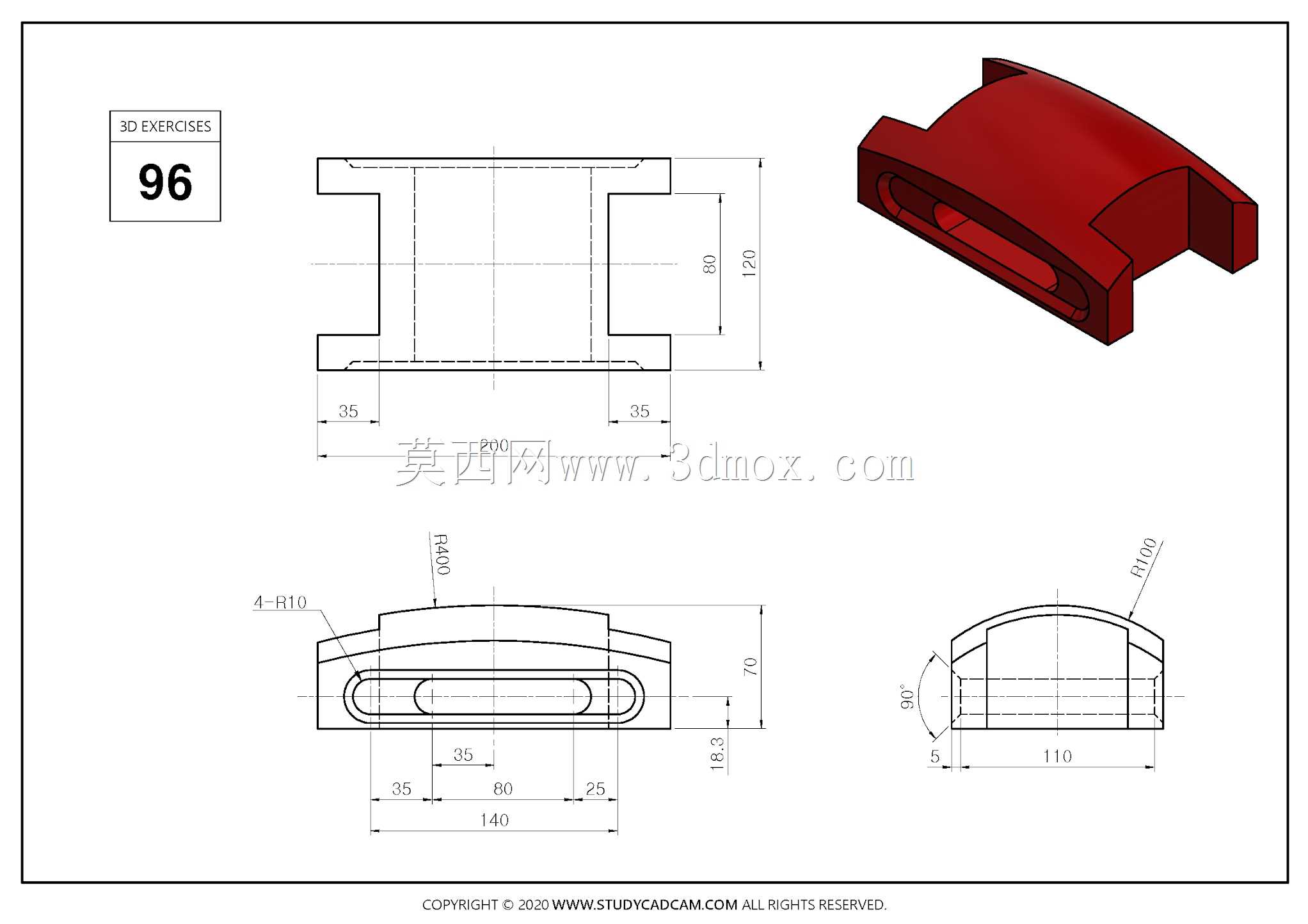

　　该支撑壳体的整体轮廓采用对称式弧形顶面设计，主体外轮廓总长140mm、总宽120mm，总高度方向控制在70mm，两侧向下延伸的支脚形成架空安装空间，支脚内侧的让位宽度为200mm，支脚自身壁厚方向的外伸尺寸为35mm，预留出与配套基座对接的装配余量。壳体正面开设通长的腰型槽，槽体两端采用R10圆弧过渡，槽体上下边缘做R400的大弧面顺滑处理，既弱化了薄壁件的应力集中风险，也让壳体表面的流体走向更顺畅，在手持类通讯终端上使用时，弧面能够贴合掌心握持曲线，降低长时间持握的硌手感。从结构受力逻辑来看，两侧支脚承担整机的竖向支撑载荷，顶面弧面将外部按压的集中力均匀分散到四周侧壁，腰型槽并非单纯的外观造型，其内部可嵌入通讯设备的功能按键、

　　指示灯导光柱或者防滑胶条，槽体深度18.3mm，能够保证嵌件装入后不会突出壳体外表面，避免日常放置时磨损按键。壳体两端的侧壁做了R15的圆角过渡，对应图纸标注的安装边界尺寸110mm，该尺寸为装配时的核心定位基准，配套治具可直接依托该端面完成快速装夹，不需要额外做仿形工装。侧壁厚度均匀控制在消费电子壳体常用的区间，适配注塑成型的工艺要求，避免厚壁处产生缩痕、薄壁处出现填充不足的缺陷。在实际通讯设备场景中，这类壳体常作为便携对讲机、手持数据采集终端的中部支撑框架，内部可容纳主板、电池仓的定位筋位，外部弧面同时承担防滑与抗冲击的作用，当设备发生跌落时，弧形顶面能够引导冲击力向两侧支脚传导，避免正面直接撞击屏幕或操作面板。

　　建模过程中优先以中心对称面为基准绘制主轮廓，先完成主体拉伸后再做顶面弧面的切除与圆角过渡，腰型槽与两端圆弧采用全约束草图定位，保证所有尺寸与工程图基准完全对应，两侧支脚的内侧让位尺寸严格匹配配套设备的基座宽度，装配后不会出现侧向晃动。壳体背面的5mm定位凸台可直接卡入配套机身的定位孔，装配时不需要额外打胶即可完成预固定，提升产线组装效率。
