该零件为典型的法兰式连接基座,整体采用正六边形外轮廓布局,中心区域预留圆形装配通孔,沿六边形周向均匀分布六处带沉孔的安装孔位,可同时实现周向定位与多螺栓紧固,适用于需要分散承载、保证连接同轴度的设备装配场景。在自动化生产线的工位转接、液压管路的阀块安装、工装夹具的定位底座等工况中,这类结构能够通过六个紧固点均匀分散轴向与径向载荷,避免单点应力集中导致的连接松动,相比圆形法兰,六边形轮廓在狭窄安装空间内更便于扳手操作,也可借助外轮廓边实现防转定位。从结构功能来看,基座底部设置一圈薄型安装凸缘,凸缘厚度较小,可贴合安装基准面,保证装配后整体的平面度;上部为带斜度的支撑台体,六个安装凸台沿周向抬升,既减少了实体材料占用,

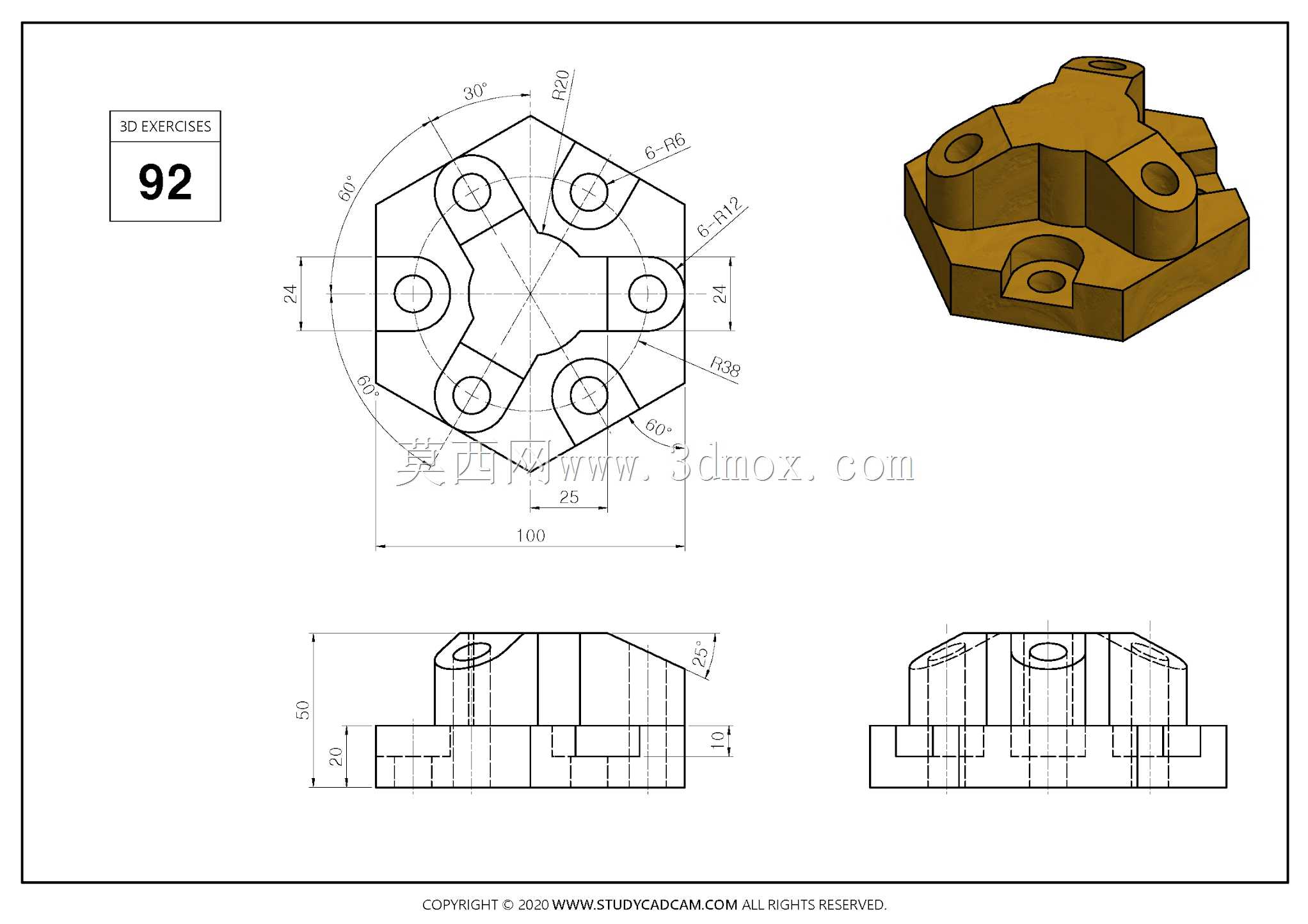

又为螺栓沉头预留了足够空间,使螺栓头部完全沉入凸台内部,不会突出零件上表面,避免与周边其他部件发生干涉。中心通孔可穿过传动轴、管路或定位芯轴,通孔周边的实体区域经过加厚处理,能够承受中心部件传递的径向作用力。设计过程中,首先依据安装空间的边界约束确定六边形对边尺寸为100,该尺寸决定了零件在安装面上的最小占用范围,六个安装孔的中心分布圆直径设为38,孔位角度沿六边形顶点均匀排布,保证每两个相邻孔的夹角一致,受力对称。上部支撑台的总高度控制在50,其中底部凸缘厚度为10,上部台体高度为40,台体侧面设置15度斜度,在保证结构刚度的同时降低了整体重量,也便于铸造或铣削加工时的出模与走刀。六处安装孔采用M6螺纹规格,孔端设置沉孔,
适配内六角圆柱头螺钉,沉孔深度需保证螺钉安装后上端面低于凸台表面至少2毫米。建模时需先绘制六边形草图与中心孔、六个孔位的截面轮廓,通过拉伸生成底部凸缘与上部基体,再对上部凸台进行拔模处理,最后对所有孔位执行切除拉伸并添加沉孔特征,过程中需重点校验各孔位的同轴度、相邻孔的角度公差,以及斜度面与安装面的交接处是否存在壁厚突变。实际选型应用时,需确认安装面的平面度不低于IT7级,螺栓预紧力需按照对角线顺序逐步施加,避免基座因受力不均发生翘曲;中心通孔与配合部件的间隙需根据工况选取,若用于定位场景可采用H7/h6小间隙配合,若仅为过孔则可适当放大间隙。该结构兼顾了安装便利性、承载均匀性与空间利用率,是中小型设备中实现部件转接、支撑固定的常用机械结构。
