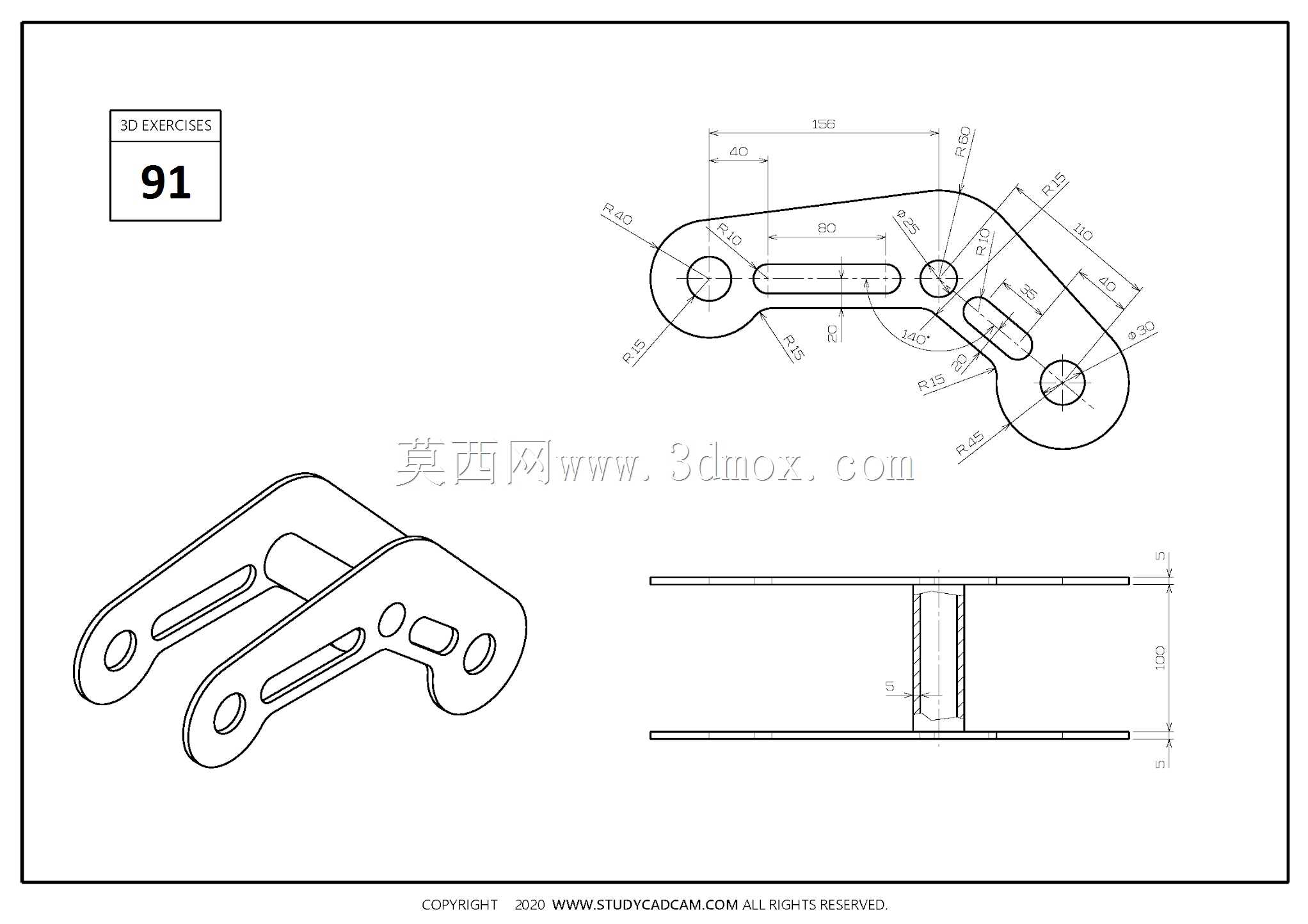

多孔位异形铰接连接支架结构

　　该异形铰接支架属于通用机械传动与支撑体系中的基础连接件，日常多应用在轻工输送线、小型自动化专机、工装夹具的连杆机构末端，承担两个运动部件之间的铰接传力、位置限位以及多姿态安装适配功能。从实际工况来看，这类零件往往需要同时对接销轴、紧固螺栓以及相邻板件，因此在结构设计阶段优先考虑了多安装点位的布局合理性。整体轮廓采用三段圆弧过渡的异形板状构型，三个带孔圆形凸台分别布置在构件的三个端部，中间通过等宽的板身连接，既规避了尖角带来的应力集中问题，也让载荷在板件内部的传递路径更加平顺。板身开设的两处长条形腰型孔并非随意布置，其核心作用是提供安装位置的微调余量，在现场装配时可以补偿相邻构件的加工累计误差，不需要额外修配即可完成销轴对中，

　　大幅降低装配工位的调校耗时。从厚度方向的结构来看，该零件为等厚薄板类构件，上下表面保持平行，所有孔位的轴线均垂直于安装基准面，不存在斜孔或者阶梯孔结构，加工时可直接采用激光切割下料后去毛刺，再进行简单的平面校平即可交付，工艺性较好。设计过程中对各孔位的中心距做了严格约束，端部三个铰接孔分别对应不同的连杆连接点位，孔位之间的角度与距离匹配常见小型连杆机构的运动包络，不会在机构摆动过程中与周边杆件发生运动干涉。端部的圆形凸台外缘做了整圆处理，相比直角外轮廓能够在铰接转动时避免剐蹭相邻构件，同时也提升了孔位周边的局部结构强度，在承受径向销轴载荷时不容易出现孔口撕裂变形。这类支架在选型使用时，需要重点确认整体厚度方向的安装边界，

　　由于零件为平板式构型，其占用的装配空间主要集中在二维平面内，厚度方向仅需预留板厚加上两侧紧固件的头部空间即可，适合安装在设备内部空间局促、无法容纳厚重铸钢支座的位置。建模过程中需要先绘制整体外轮廓草图，准确约束各圆弧与直线段的相切关系，再依次定位三个圆孔与两处腰型孔的位置，最后通过拉伸命令生成实体，所有倒角与圆角均按照工艺要求添加，避免后续出工程图时出现尺寸遗漏。在实际设备维护中，这类支架属于易更换的连接件，当铰接孔出现磨损间隙超差时，可直接整体替换，不需要对整个机构进行拆解维修，能够有效缩短设备停机维护的时长。
