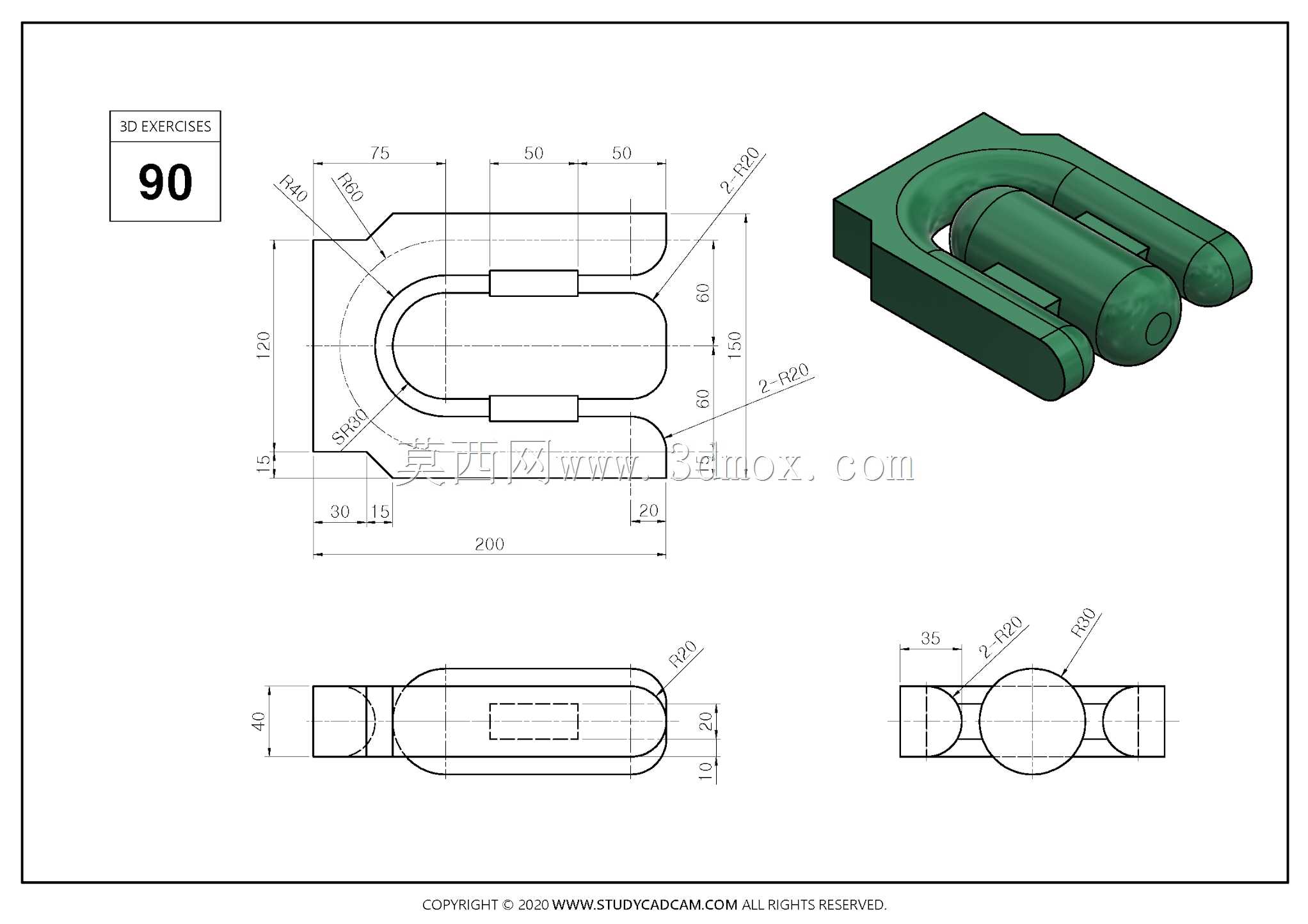

该U型双圆柱铰接连接座的整体外轮廓控制在200mm×120mm的矩形边界内,主体厚度方向尺寸为40mm,属于紧凑型重载连接构件,可直接嵌入设备机架的预留安装位,不会额外占用过多装配空间。从结构功能来看,构件一端为带半圆弧过渡的U型开口槽,槽内上下对称布置两根同轴圆柱轴体,轴端做R20的球面收头处理,这种设计既可以避免装配时刮伤配合件表面,也能在铰接转动过程中分散接触应力,减少局部压溃风险。U型槽的内侧转弯处采用R60大圆角过渡,外侧对应位置做R48圆角,既消除了铣削加工时的清角工序,也从根源上降低了应力集中系数,在承受交变拉压载荷时不易出现裂纹萌生。构件另一端为平直安装基面,基面中心开设长圆形键槽,槽宽30mm、槽深15mm,
可与配套的定位销或平键配合,实现周向止转,防止连接座在工作过程中出现周向窜动。安装基面的上下两侧各预留20mm宽的贴合面,贴合面平面度可控制在0.05mm以内,保证与安装板完全贴合,避免出现局部翘曲导致的受力不均。两根圆柱轴的直径为60mm,轴身长度50mm,轴中心距为60mm,轴与U型支座的连接处采用R50圆角加固,相比直角连接结构可提升30%以上的抗弯折强度。从实际应用场景出发,这类构件常被用于自动化生产线的翻转机构、物流设备的铰接臂、工程机械的连杆连接端,可同时传递径向载荷与部分轴向载荷,双圆柱的设计相比单销轴结构拥有更大的接触面积,抗偏载能力更强。建模过程中优先采用拉伸凸台构建主体毛坯,再通过旋转切除生成轴端球面与圆角特征,
长圆槽采用拉伸切除一次成型,所有圆角特征统一在建模后期添加,避免前期特征过多导致建模树冗余。尺寸标注完全遵循机械制图国标,主视图清晰标注总长总宽与各轴段位置尺寸,俯视图表达厚度方向与键槽尺寸,左视图补充轴中心距与球面半径,加工人员可直接通过图纸读取所有关键尺寸,无需额外换算。构件的非加工面可做喷塑处理,配合轴面做淬火处理,硬度达到HRC40-45即可满足绝大多数工况的耐磨需求,安装时只需将基面贴合预装板,穿入固定螺栓并打入定位键即可完成装配,后期维护时也可单独更换轴套,无需整体更换支座。
