U型带孔铰接支座零件结构设计

项目分类:通用五金配件 发布时间:2022-06-09 ID:652204
  • U型带孔铰接支座零件结构设计

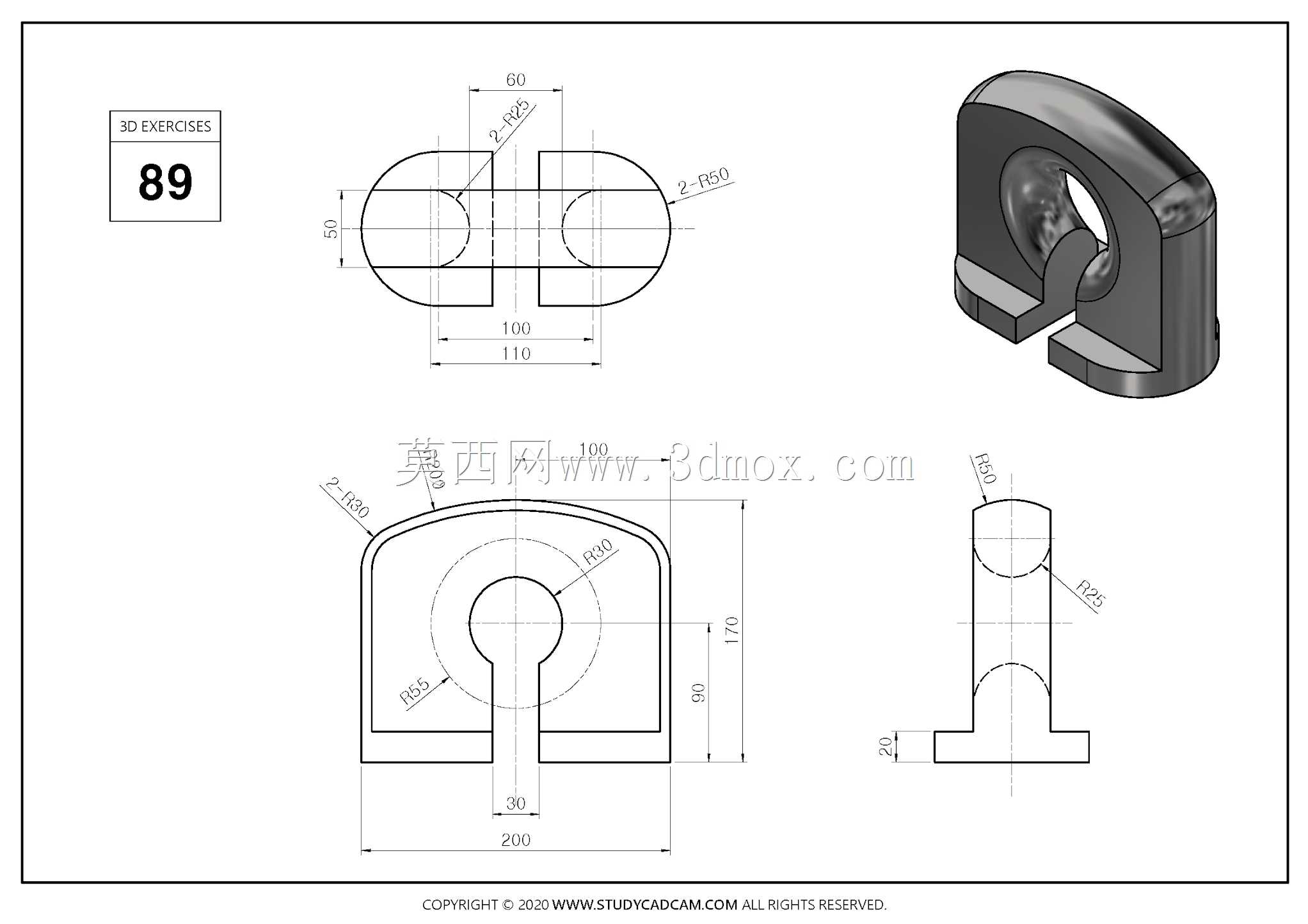

  该零件属于典型的小型铰接支撑类五金构件,整体采用U型开口的对称式结构,主体由底部平直安装段、两侧弧形立臂以及中部贯通铰接孔构成,可在各类轻载工装、小型设备机架、传动连杆机构中承担铰接支点、侧向限位、部件承载的作用。零件的结构设计充分兼顾了成型工艺与装配需求:底部平直段预留30mm宽度的安装接触面,可通过螺栓或焊接方式固定在安装基准面上,为整个构件提供稳定的支撑基础;两侧立臂采用R55的外圆弧与R40的内圆弧平滑过渡,既消除了直角结构带来的应力集中问题,也让零件在承受径向铰接载荷时,应力能够沿弧形轮廓均匀分散,避免局部应力过载导致的开裂变形。立臂顶端的铰接孔直径为25mm,孔口处做了适配销轴装配的倒角处理,可与对应规格的销轴、

  螺栓或连杆端头配合,实现两个部件之间的相对转动,满足机构摆动、角度调节的功能需求。从尺寸边界来看,零件整体长度为200mm,总高度为170mm,厚度方向为60mm,整体轮廓紧凑,不会占用过多设备内部安装空间;底部安装段的厚度为20mm,具备足够的刚性来传递上部载荷,两侧立臂的间距与开口尺寸经过匹配设计,可容纳对应厚度的连杆或铰接部件嵌入,保证铰接运动过程中不会出现侧向窜动。在三维建模过程中,这类对称结构可优先绘制单侧轮廓后通过镜像命令完成主体构建,再对铰接孔、边缘圆角等细节进行特征添加,能够有效保证两侧结构的尺寸一致性。零件的所有圆弧过渡与尺寸标注均遵循机械制图规范,各加工面的余量预留合理,既可以采用铣削加工直接成型,

  也可通过铸造完成毛坯后再进行孔位与安装面的精加工,适配不同的生产批量与加工条件。在实际设备选型应用中,该构件可作为小型夹具的铰接支座、自动化设备的门体铰链支点、连杆机构的中间连接座使用,其对称的受力结构能够同时承受径向载荷与小幅的侧向力矩,稳定维持铰接部位的转动精度,减少机构运行过程中的晃动与磨损。
