带环形沉孔的异形定位连接基座

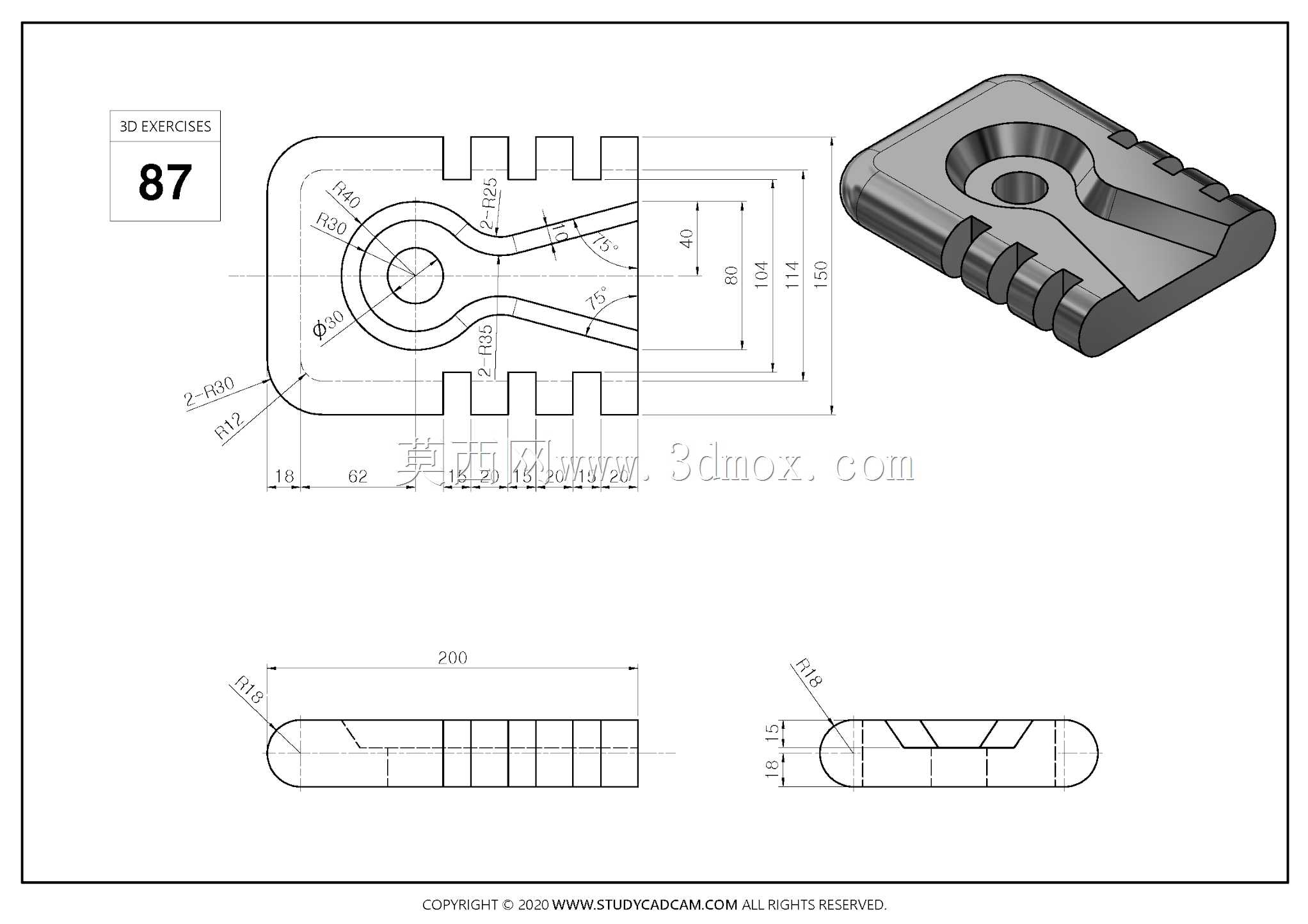

　　该零件属于小型定位连接类五金构件，整体采用扁平异形轮廓设计，主体长度方向总尺寸为200mm，宽度方向最大边界150mm，厚度方向尺寸为15mm，所有外轮廓转角均做R10圆角过渡，既消除了锐边带来的装配划伤风险，也降低了板材加工时的应力集中问题。零件一端为同心圆环形沉孔结构，中心设置贯通安装孔，环形沉孔分为两级台阶，分别对应R40与R30的圆弧边界，可适配对应规格的盘头紧固件或定位销轴，沉孔深度方向预留2.18mm的台阶差，能够保证紧固件安装后端面不超出零件基准平面，避免对相邻装配面造成干涉。零件另一端为收窄的平直段，宽度方向尺寸为40mm，平直段两侧均匀分布多道矩形卡槽，卡槽深度统一为15mm，可与设备机架上的对应卡爪快速嵌合，

　　实现零件的预定位，减少装配过程中的人工扶持工作量。从结构功能来看，该零件可直接应用于通讯设备内部的模组固定场景，也可作为小型自动化设备的工位定位挡块使用，环形沉孔端承担主要的锁紧定位功能，卡槽端则负责快速对位与侧向限位，两个功能区通过中间的斜向过渡段连接，过渡段两侧设置15°斜角，既优化了零件整体的受力传递路径，也避免了直角过渡处的应力断裂隐患。零件底部为完整的平直基准面，可直接贴合在设备安装板表面，无需额外加工找平结构，安装时仅需在中心孔位穿入紧固件，再将卡槽推入对应卡位即可完成固定，拆装流程便捷，适合需要频繁更换工位定位件的设备场景。建模过程中需重点控制两级沉孔的同轴度公差，以及卡槽的间距尺寸一致性，若卡槽间距偏差过大，

　　会导致零件无法顺利卡入机架卡位，沉孔同轴度超差则会造成紧固件装配后出现偏心受力，长期使用后容易出现孔位磨损或紧固件断裂问题。零件的侧视轮廓中，两端R10圆弧与平直段相切衔接，整体厚度均匀，适合采用板材铣削或钣金冲压工艺成型，若采用冲压工艺，需注意卡槽处的冲裁间隙控制，避免断面出现过大毛刺影响装配精度。
