双腔异径传动箱体精密结构设计

　　该双腔异径传动箱体属于小型动力传输单元的核心承载壳体，日常多应用在桌面级自动化输送线的动力端、小型包装设备的传动分支、3D打印挤出机构的减速模组中，用来容纳相互啮合的齿轮组、支撑两根不同轴径的传动轴，同时隔绝外界粉尘、切削液与碎屑侵入传动副，也能储存润滑脂维持齿轮长效运转。从结构设计逻辑来看，箱体采用连体式双腔布局，一侧为大直径圆形腔室，适配大尺寸减速齿轮的回转空间，腔壁预留的环形台阶可直接嵌入轴承外圈，省去额外的轴承座安装工序；另一侧为近似矩形的小腔室，对应输入轴与中间传动齿轮的布置，两腔之间开设贯通的齿轮啮合窗口，保证动力传递路径最短，减少不必要的轴段弯折与功率损耗。箱体底部延伸出带安装孔的法兰边，孔位沿腔室轮廓均匀分布，

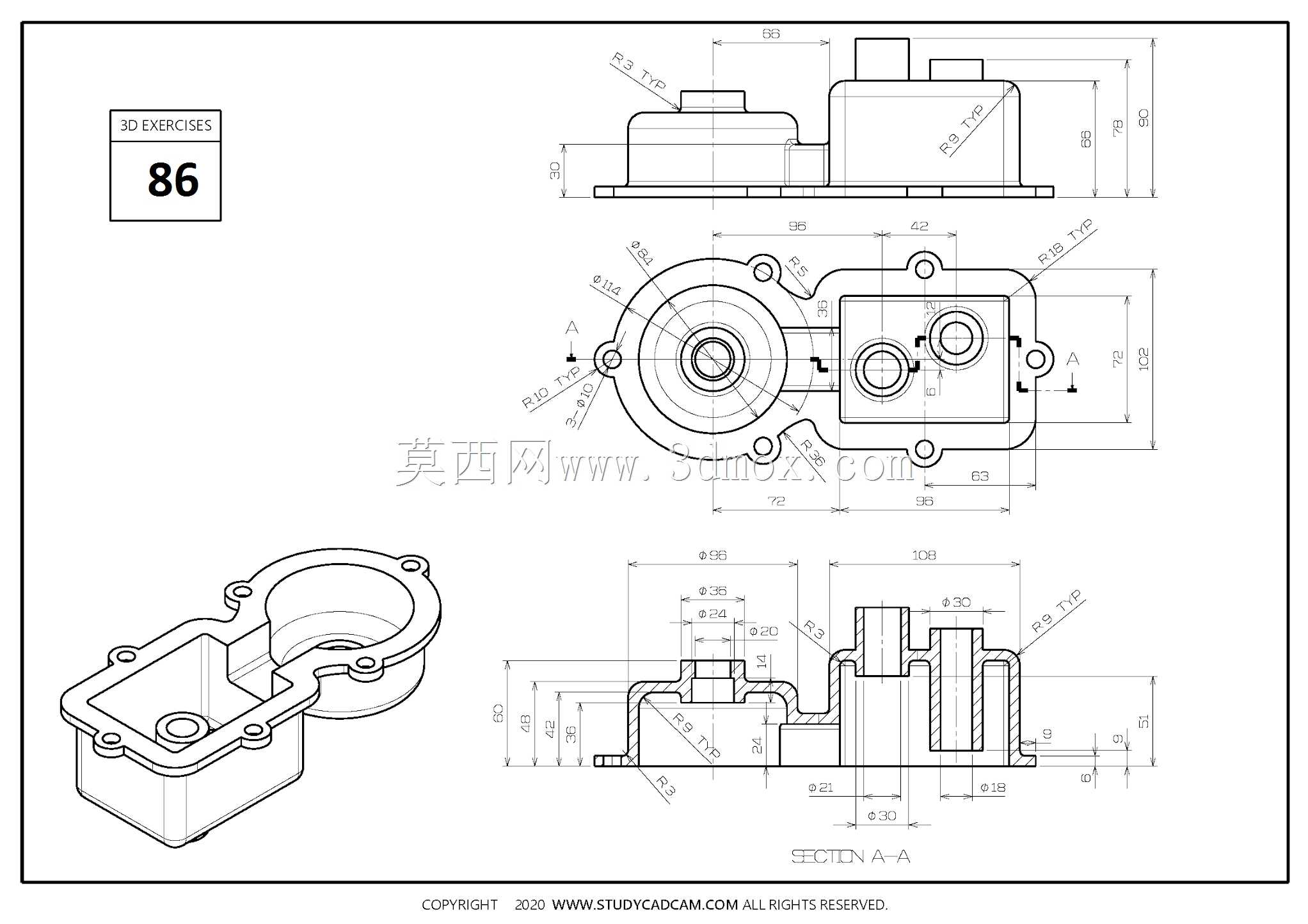

　　可直接通过螺栓固定在设备基板上，法兰面与腔室底面的平行度在建模时已做公差约束，避免安装后传动轴出现偏载。外形尺寸方面，大腔外径、两腔中心距、箱体总高度均严格匹配内部齿轮的回转包络，腔壁厚度按薄壁铸件的工艺要求均匀过渡，转角处设置铸造圆角，既避免应力集中，也符合金属压铸或3D打印的成型特性。剖视图中可见的内部凸台、轴孔同轴度约束、腔室底部的排屑斜面，都是为了实际装配与维护设计：轴孔两端的倒角可引导轴承压装，底部斜面能让磨损产生的金属碎屑汇聚到低位，不会卡在齿轮啮合面。箱体侧壁的小凸台用于安装油塞或传感器，顶部的两个凸起台肩对应轴端密封盖的安装位，所有外露边棱均做倒角处理，避免装配时划伤操作人员。这类壳体的三维建模需要同步校验内部齿轮的运动干涉、轴系的支撑跨距、安装螺栓的操作空间，每一处壁厚的增减都要兼顾刚性与轻量化，确保在长期承受齿轮啮合力的工况下不会出现腔室变形。
