四凸耳带中心孔异形盘类机械零件

　　该异形盘类构件的整体轮廓采用四组周向均布的凸耳式结构，相邻凸耳之间以圆弧过渡衔接，基体中心开设同轴通孔，孔周设置环形沉台，整体为扁平盘状回转与异形轮廓结合的构件。从实际工况适配角度看，这类结构常出现在间歇分度机构、手动锁紧调节组件、小型离合定位装置中，四凸耳可作为卡接、拨动或周向限位的受力部位，中心孔用于穿装转轴或定位销轴，沉台则可容纳轴用挡圈、端面轴承或锁紧垫片，避免装配后突出端面影响周边构件排布。

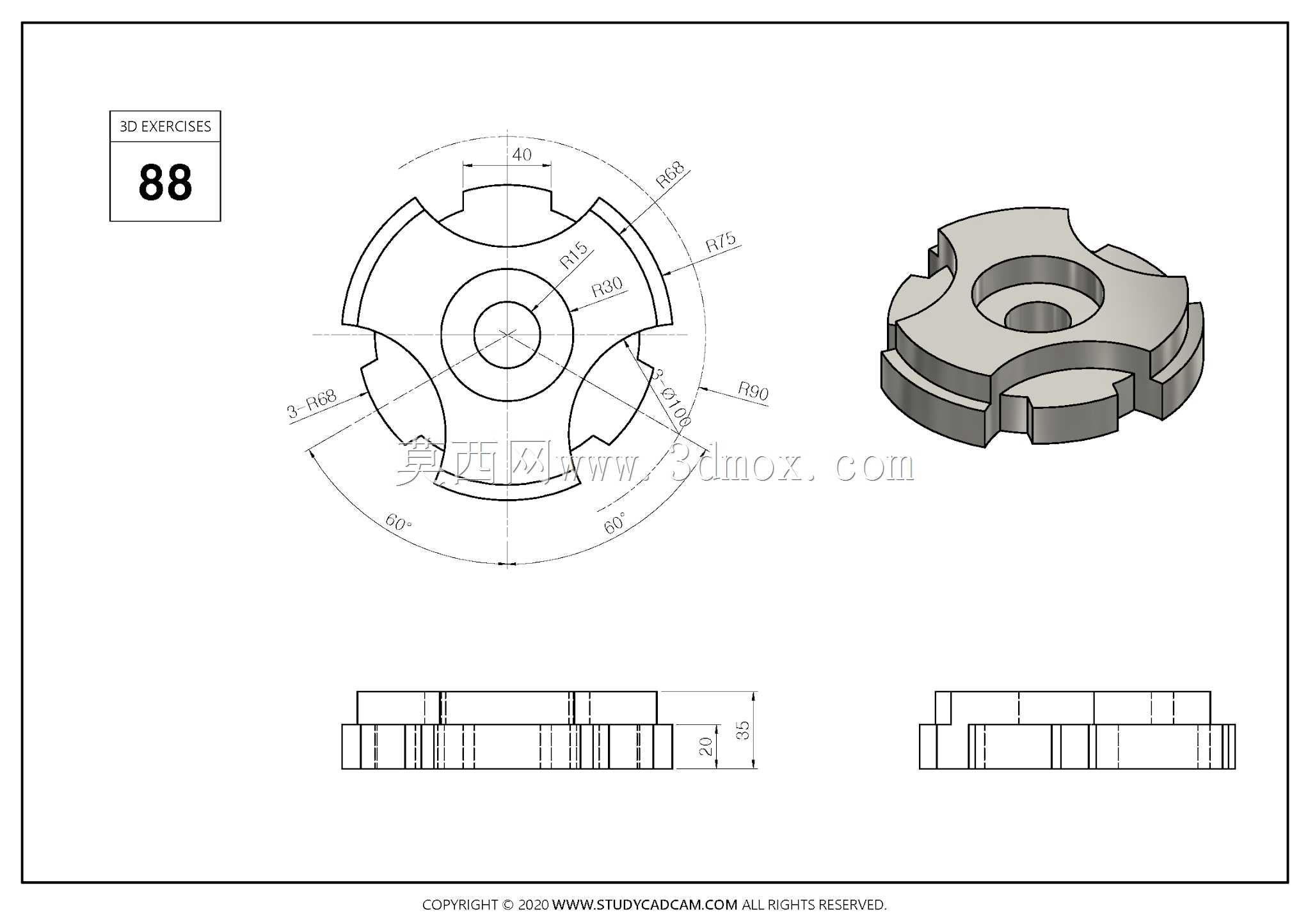

　　建模时先以中心孔轴线为基准绘制回转基体，再按60°周向阵列逻辑绘制凸耳轮廓，凸耳外侧圆弧、内侧让位圆弧与基体衔接处需保证曲率连续，减少机加工时的刀具接刀痕迹。图纸中标注的R15、R30、R75等圆弧尺寸分别对应凸耳内侧让位、凸耳根部过渡与外轮廓包络半径，3-11H7槽位为凸耳上的定位卡槽，用于嵌入卡销或钢珠实现周向固定，槽位的对称度需与中心孔轴线保持基准统一，避免装配后出现卡滞或单侧受力偏载。

　　厚度方向采用分层台阶结构，总厚度35mm，其中主体承载段厚度25mm，外侧凸耳段减薄至10mm，这种变厚度设计既保证中心孔周边的结构刚性，又减轻构件整体重量，同时台阶面可作为轴向安装定位面，与配套支座的端面贴合实现轴向限位。安装边界上，构件最大外轮廓包络直径由R75圆弧确定，设计配套安装腔时需在凸耳外侧预留不小于2mm的避让间隙，中心孔与销轴的配合推荐选用H7/h6小间隙配合，既保证转动灵活性，又控制径向窜动量。

　　从受力特性分析，凸耳根部为应力集中区域，圆弧过渡半径R30可有效分散拨动时的剪切应力，若用于频繁换向的传动场景，可对根部进行圆角强化处理；端面的平行度需控制在0.02mm以内，确保装配后与贴合面无间隙，避免运转时产生端面跳动。这类构件的加工流程通常为先粗车外圆与中心孔，再采用加工中心铣削四组凸耳轮廓，最后对卡槽与配合孔进行精加工，建模过程中需将所有尺寸基准与工艺基准对齐，减少后续数控编程的坐标换算误差。
