U型铰接连接固定支座结构设计

　　该零件为典型的U型双耳铰接支座，整体采用折弯式槽型结构，一端为平直安装段，另一端为圆弧过渡的双耳铰接端，主要用于机械传动系统中实现两个构件之间的活动铰接，常见于连杆机构、输送设备、工装夹具、轻型工程机械的铰接点位，能够传递径向载荷并允许被连接件绕销轴产生一定角度的相对转动，补偿装配与运行过程中的小幅位姿偏差。从结构功能来看，双耳端开设同轴通孔，用于穿装销轴，双壁支撑的形式相比单耳吊耳具备更好的抗侧向倾覆能力，载荷分布更均匀，可降低销轴的弯曲应力；平直段可通过焊接、螺栓紧固等方式与机架或其他基体相连，整体槽型内腔为配对连接件的插入预留了空间，避免铰接运动时发生干涉。设计过程中首先明确铰接端的回转半径与安装边长度的匹配关系，

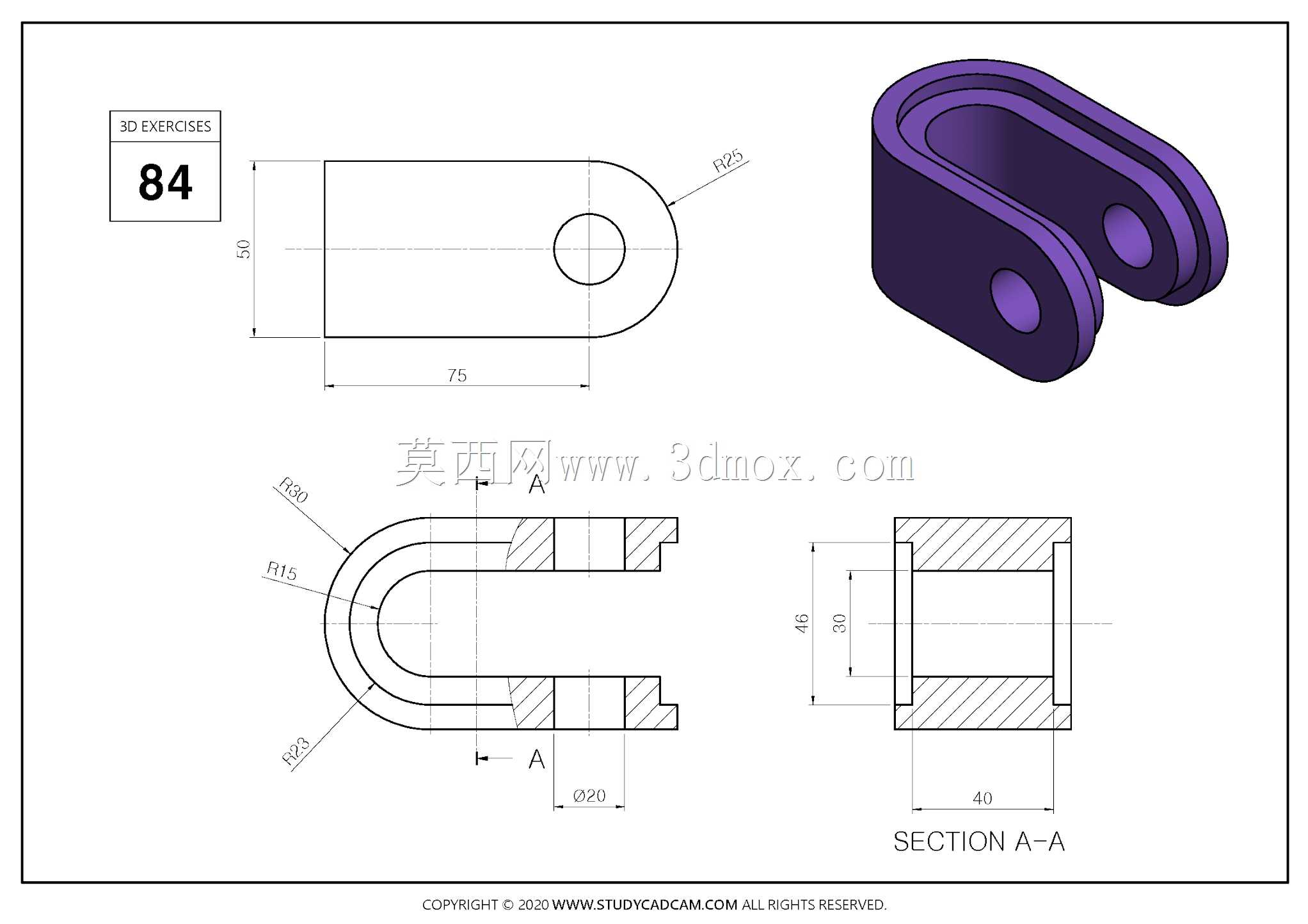

　　圆弧外轮廓采用R25圆角过渡，既消除了折弯处的应力集中，也符合板材折弯成型的工艺要求，内壁R15圆角与外壁圆角保持合理的壁厚差，避免冲压或机加工过程中出现壁厚不均。零件总长度75，总宽度方向尺寸40，总高度50，双耳铰接孔直径为20，孔中心距平直段端面的距离经过校核，保证配对连接件在最大摆角范围内不会触碰槽底。截面A-A清晰呈现了槽体的壁厚与双耳的宽度尺寸，两侧壁厚度均匀，端面平整，可保证销轴装配后同轴度达标，减少铰接运行时的卡滞与偏磨。建模时优先采用草图绘制整体外轮廓，通过拉伸生成基础实体，再对铰接端圆弧与平直段的衔接处做等半径圆角处理，同轴孔采用完全贯穿约束保证两孔轴线重合，槽体内腔通过切除拉伸生成，所有锐边均做工艺倒角，

　　既满足装配需求，也符合实际五金零件的加工工艺逻辑。这类支座在选型时需要重点关注销轴孔的配合公差、双耳间距与配对件厚度的匹配，以及安装边的固定方式是否承受对应载荷，其紧凑的结构占用安装空间小，铰接转动灵活，在中低载荷的铰接传动场景中具备很高的通用性。
