双法兰45度弯管管路连接件结构设计

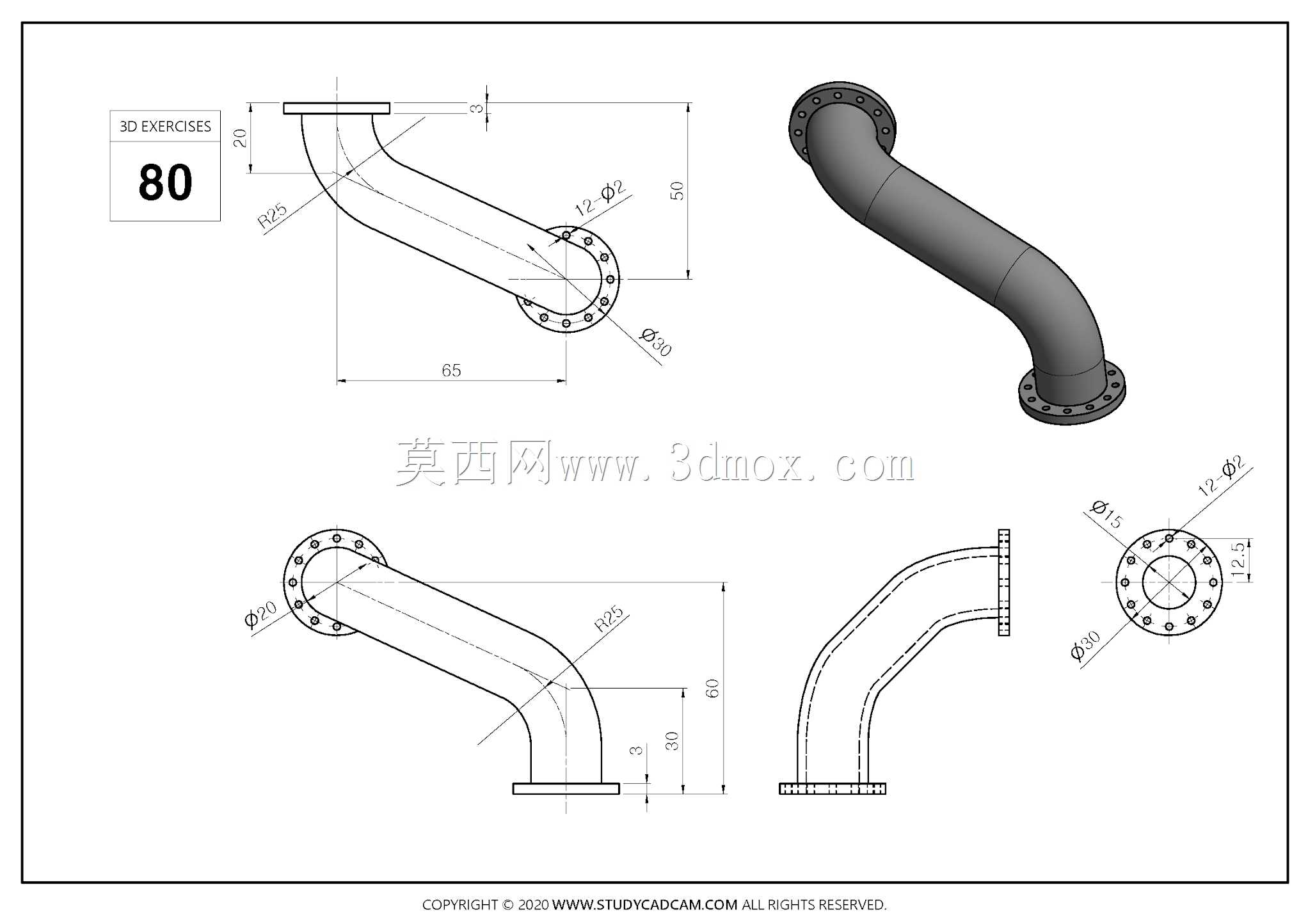

　　这款双法兰45度弯管属于管路系统中的转向连接件，主要用于在流体输送布局中改变管线走向，常见于液压站、给排水管网、化工介质输送以及设备内部气路连接场景。两端采用标准法兰盘结构，可通过螺栓与对应法兰端面对接，相比螺纹连接具备更高的承压能力与密封可靠性，也便于后期拆装检修。从结构设计来看，弯管主体采用平滑圆弧过渡，弯曲半径取值充分考虑了介质流动阻力，避免直角弯折造成的湍流、压降与冲蚀问题。管身内外壁保持连续曲面，在输送含颗粒介质时也能减少淤积与局部磨损。两端法兰盘与管段衔接处设置加厚过渡区，可降低焊接或一体成型过程中的应力集中，提升长期承压状态下的结构稳定性。图纸中标注的外形尺寸明确了安装边界：法兰端外径、螺栓孔分布圆、

　　管身直径以及弯管两端中心距均有清晰约束，选型时可直接核对现场管路间距与安装空间。法兰端面保持平行度与垂直度要求，确保对接后密封面贴合均匀，减少因安装偏差带来的渗漏风险。建模过程中需重点控制弯管中心线的曲率一致性，保证两端法兰孔位相位准确，避免现场装配出现孔位错位。该类弯管在设备布局中常用于空间受限的管路转向，相比多段管件拼接，整体式弯头减少了泄漏点，同时缩短了装配工时。结构上兼顾流通效率与结构强度，法兰盘厚度与管体壁厚匹配常规公称压力等级，能够满足多数中低压管路的使用需求。对于三维建模与管路布置人员而言，该模型可直接用于设备管线干涉检查、法兰对接校核以及整体装配空间验证，帮助在设计阶段提前预判安装余量与操作空间，避免现场施工时出现管线碰撞、螺栓扳手空间不足等问题。
