L型弯槽壳体练习件结构设计

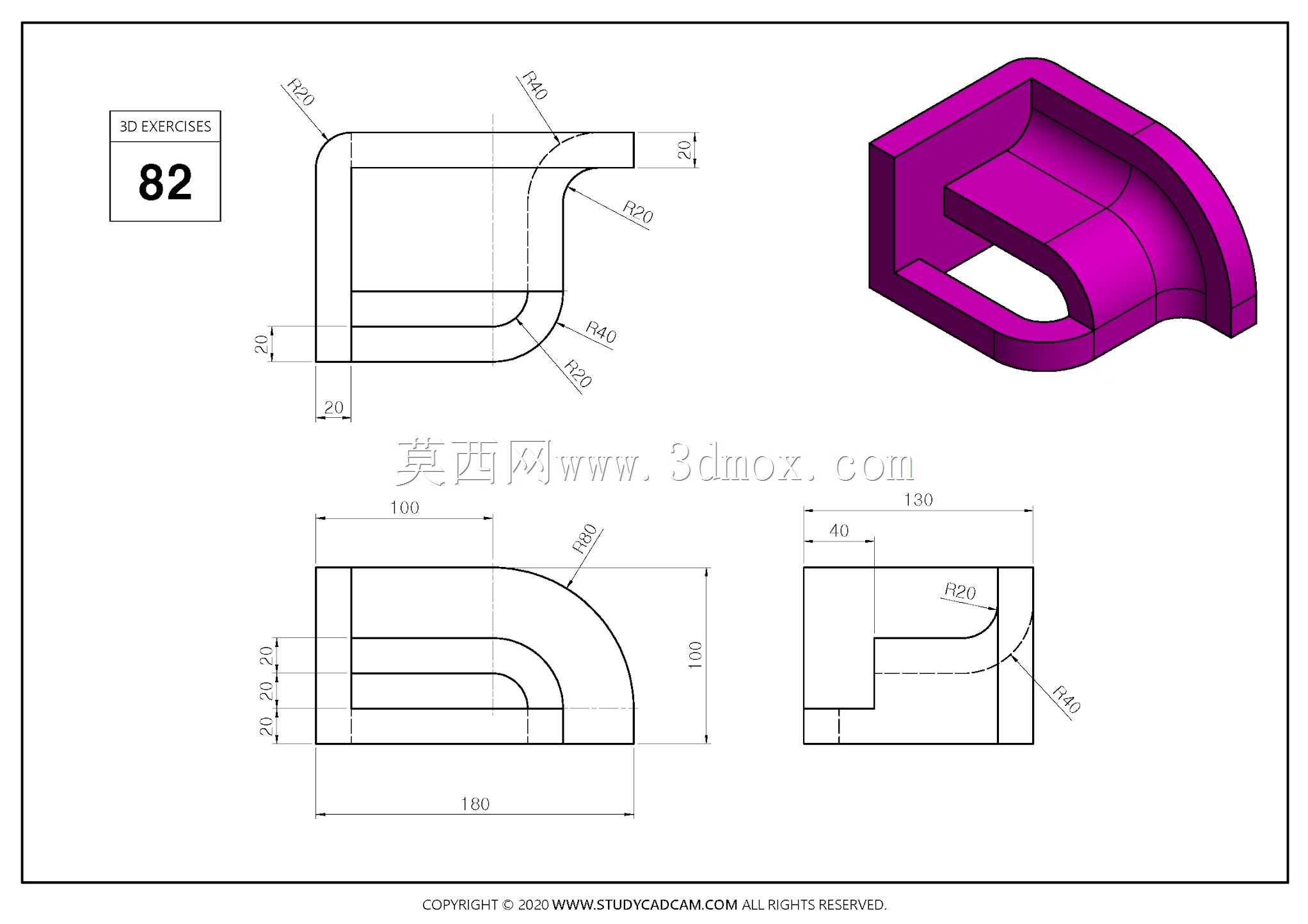

　　该零件为典型的L型等壁厚弯槽壳体练习件，整体呈90°弯折的槽型结构，外侧大圆弧过渡，内侧对应同心圆弧，端部带平直安装边，底部一侧开设矩形避让缺口，适合用于通讯终端、手持检测设备或小型工控盒的包角护罩类结构验证。从实际使用看，这类壳体通常承担包覆内部PCB板、线束或电池仓的作用，弯折段可顺应设备握持区域或设备转角布局，平直段用于贴合安装基面并通过螺钉固定，底部缺口则为接口、按键或接插件留出操作空间，避免装配时与外接元件发生干涉。设计时先确定主体外轮廓边界，总长方向控制在180mm量级，总宽方向约130mm，高度方向约110mm，壁厚保持均匀，以保证注塑或钣金折弯后的成型质量。外圆角采用R40与R20两级过渡，内圆角随壁厚同步偏置，

　　可有效降低应力集中，避免转角处因壁厚突变产生缩痕或折弯开裂。端部20mm宽的折边提供安装贴合面，R20端部圆角则用于弱化锐边，提升握持安全性并减少装配划伤风险。建模过程中需重点保证内外圆弧的同心关系与槽腔的等壁厚约束，先绘制L型截面草图并标注关键定位尺寸，再通过拉伸或薄壁特征生成主体，随后对转角处执行圆角处理，最后在底板切除矩形缺口。尺寸链上需同时校验水平段长度、竖直段高度与圆弧中心位置，确保安装边界不超出预设包络；缺口位置距侧边40mm，可在满足接口避让的同时保留足够的结构刚度。对于结构设计人员，该模型可用于练习草图约束、薄壁抽壳、圆角顺序及特征父子关系处理；对于设备选型人员，可参考其安装边界评估在小型通讯终端、手持仪器或控制柜转角处的包覆可行性。整体结构无复杂曲面，特征清晰，尺寸标注完整，能够直接用于建模思路训练与成型工艺讨论。
