老式手持电话听筒曲面结构造型

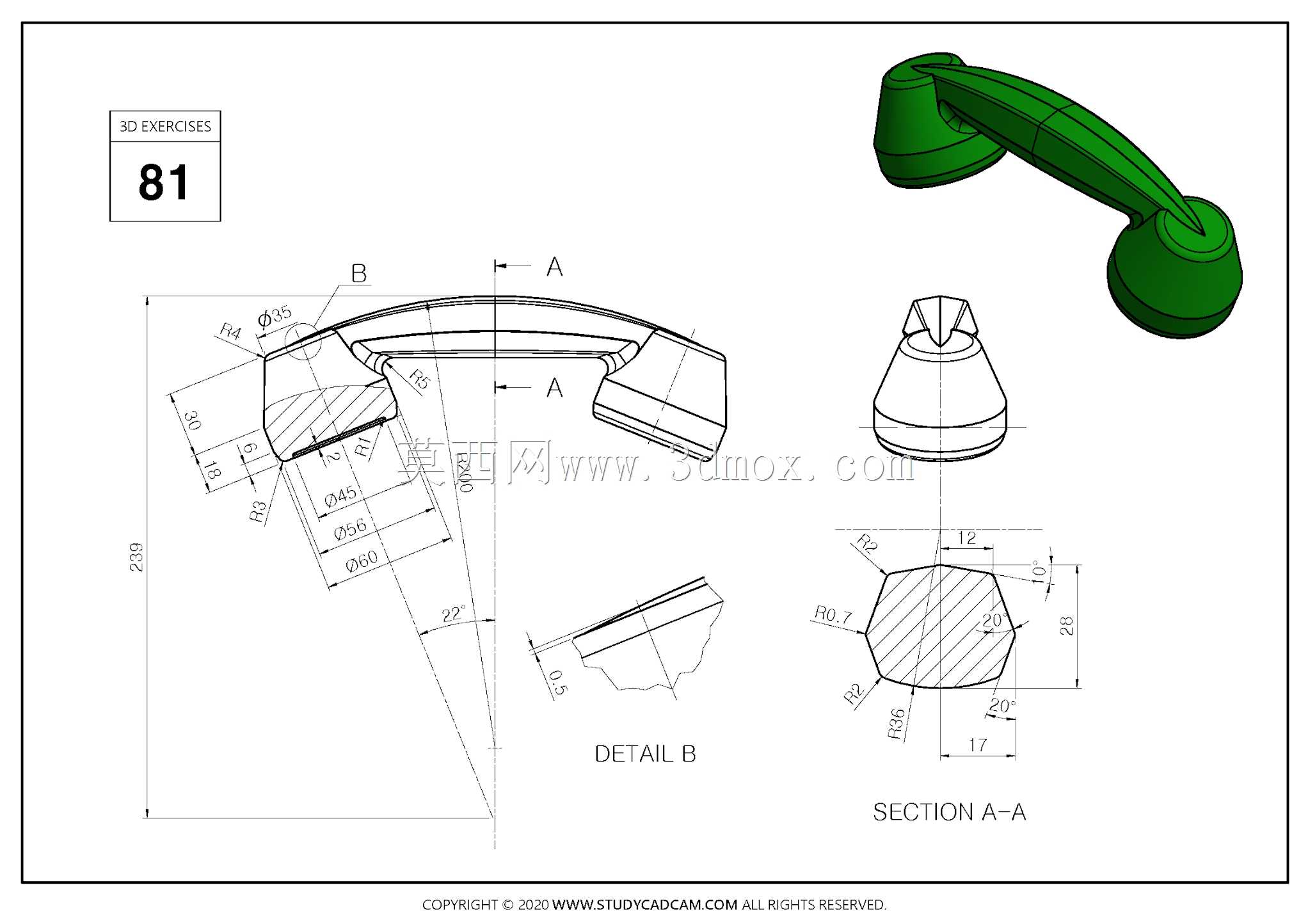

　　该结构件对应传统桌面电话机的手持受送话单元，整体为长条形弯弧壳体，两端分别布置受话腔与送话腔，中部为握持段，曲面连续过渡，无突兀棱角。从工程图可见，两端腔体为近似回转的锥台结构，端部直径按声学器件装配要求逐级收放，腔壁预留出声孔区域与内部PCB、咪头、喇叭的安装柱位；中部握持段沿长度方向带有约22度的弯折角，该角度并非单纯造型处理，而是贴合人脸从耳侧到口角的自然距离，使手持通话时两端能同时贴近耳部与嘴部，降低手臂长时间抬起造成的疲劳。

　　截面A-A显示握持段并非规则圆管，而是由多段直线与R角组成的近似多边形截面，宽度方向尺寸约17至20毫米，厚度方向约12毫米，既保证成年人四指握持时的包覆感，也在壳体内部留出走线空间。两端腔体与中段衔接处采用R4至R6的大圆角过渡，一方面减少注塑成型时的应力集中与表面缩痕，另一方面避免跌落时尖角处出现应力开裂。端部腔体的内部分别设计有环形定位台阶，用于固定受话器与送话器，台阶直径与常用电声器件外径匹配，周边均匀布置螺丝柱或超声焊接筋位，保证上下壳装配后密封连续，减少声音泄漏与腔体共振。

　　细节B处对端部出声面做了局部斜切与壁厚控制，出声孔区域壁厚略薄，以改善声音透射；壳体外表面沿长度方向保留轻微拔模斜度，满足上下分模后的脱模要求。整体长度方向边界约239毫米，两端最大外径约45至50毫米，安装时需与话机机身的挂叉位置匹配：听筒自然放置时，两端重心落在挂叉支撑点内侧，防止滑脱；挂叉触发点对应听筒中段下方的凸起区域，按压行程与机身微动开关相协调。

　　建模过程中，曲面质量直接影响后续壳体分模与装配。先以中心骨架线确定整体弯弧路径，再分别构建两端回转腔体与中部握持曲面，通过桥接与曲率连续处理消除接痕；完成外表面后向内偏置统一壁厚，并在腔体内部增加加强筋，筋位方向沿受力与熔体流动方向布置，避免短射与翘曲。对于出声孔、装配柱、定位扣等细节，需在曲面封闭后转入实体特征添加，保证孔位与内部器件中心对齐。该类模型既可用于老式通讯设备的结构复刻，也可作为复古电话、文创摆件及相关教学案例的基础壳体参考。
