铰接式带肋三角安装支座结构

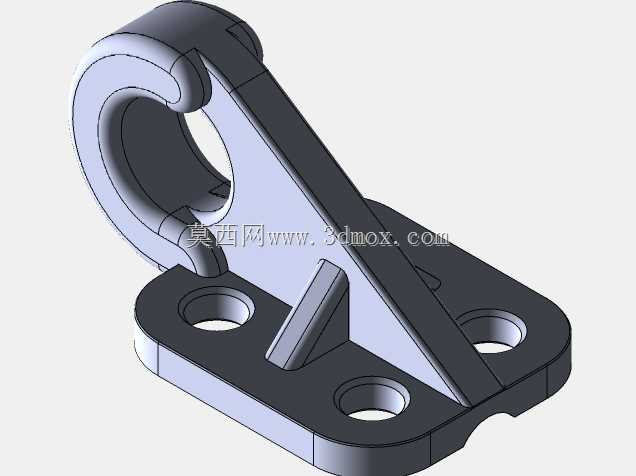

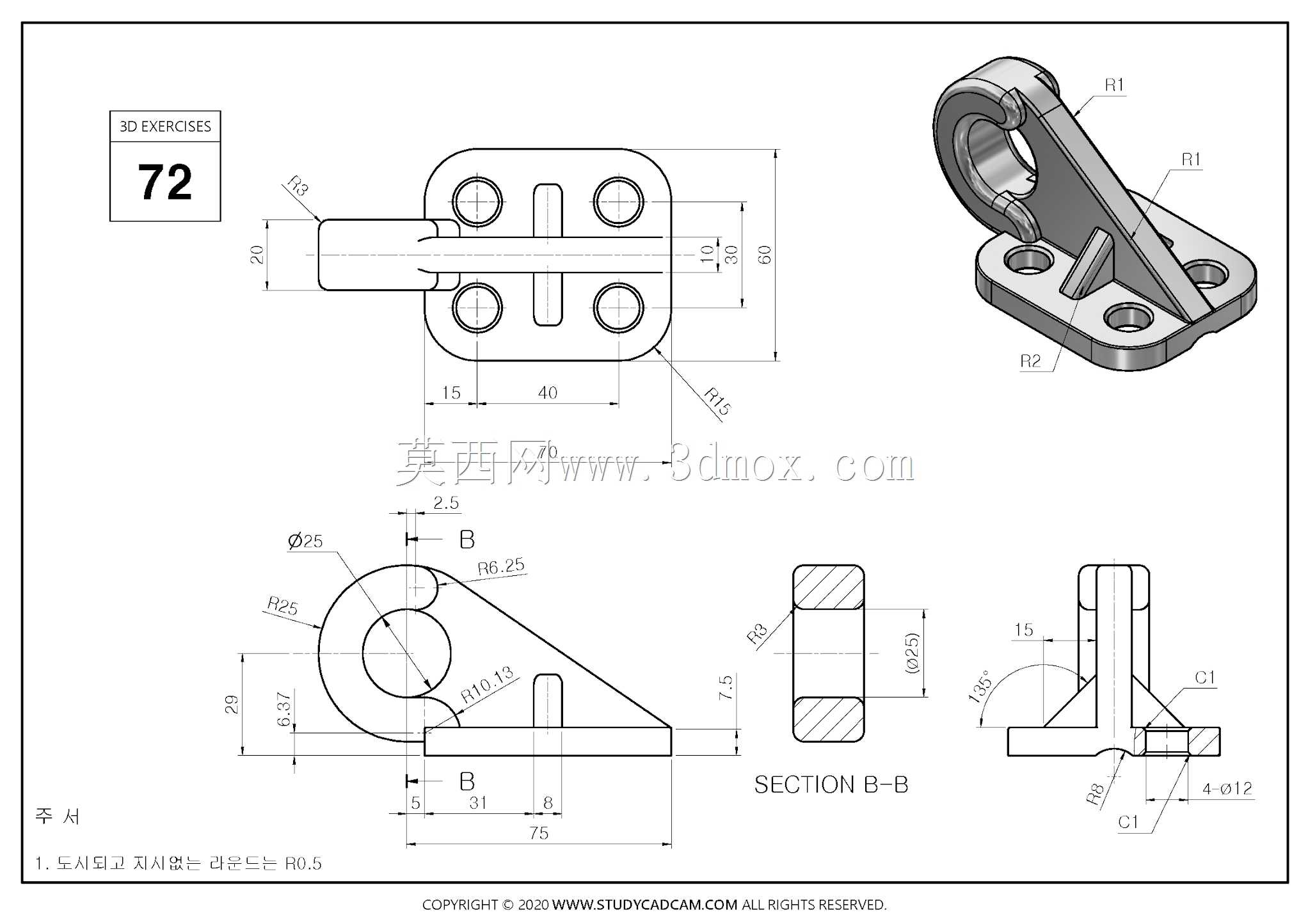

　　该零件属于典型的铰接承力安装支座，在自动化产线、工装夹具、小型连杆机构以及设备门体支撑场景中使用频率较高。其核心作用是在固定安装面与活动杆件之间提供一个可转动的连接支点，同时通过三角加强结构承受侧向弯矩与拉压载荷。零件下部为矩形安装底板，底板上布置四个沉头安装孔，孔位沿长度方向按40mm间距、宽度方向按30mm间距分布，底板总长度约75mm、总宽度约60mm，厚度方向保留足够的贴合面，装配时可通过内六角螺钉直接固定在型材台面、焊接机架或设备侧壁上，沉孔结构能够保证螺钉头部完全埋入板内，避免与上方转动部件发生运动干涉。底板左端延伸出一段直径15mm的圆柱销轴段，该轴段长度20mm，用于穿装连杆、摇臂或其他带孔活动件，轴端可配合开口销、

　　卡簧或锁紧螺母实现轴向限位，保证铰接部件在工作过程中不会脱出。上部立板与底板垂直相接，立板顶端加工出R25的半圆弧铰接孔位，内孔直径25mm，圆弧外侧轮廓按R35圆滑过渡，立板与底板之间通过两块三角形加强筋连接，筋板厚度8mm，筋板与立板、底板的交接处均设置R1至R2的铸造或机加工圆角，既减少应力集中，也提升整体焊接或一体成型后的结构刚性。从截面B-B可以看出，立板主体厚度为15mm，顶端铰接部位局部加厚至25mm，加厚区域能够显著提升铰接孔的承载能力，避免孔壁在反复摆动载荷下出现挤压变形。立板侧面与底板上表面的夹角处标注135度焊接坡口示意，若采用焊接工艺制作，可沿筋板边缘满焊后打磨平整；若采用铸钢、铸铁或3D打印一体成型，

　　则圆角过渡处可直接保留连续曲面，减少后续加工工序。底板四个安装孔直径为12mm，适配M10规格的紧固螺栓，孔口倒角C1便于螺栓顺利导入，底板底面要求铣削加工，保证平面度在0.1mm以内，安装后支座不会出现晃动。立板顶端的铰接孔中心距底板安装面的高度为29mm，该尺寸决定了配套连杆的回转中心高度，在机构选型时需与配套摇臂的孔位尺寸匹配，避免运动过程中出现卡滞。零件左侧伸出的小销轴与上部大铰接孔形成两级铰接布局，可同时连接两组不同运动轨迹的杆件，常见于快速夹具的锁紧机构、设备防护门的联动撑杆、小型输送线的挡停摆臂等场景。设计时将加强筋布置在三角受力的对角线上，材料利用效率更高，相比无筋的直角立板，在同等重量下抗弯曲变形能力可提升数倍。

　　所有外露棱边均做圆角处理，没有尖锐尖角，既符合车间装配的安全要求，也避免喷涂或表面处理时出现积液死角。建模过程中可先绘制底板草图，拉伸生成底板实体后切除四个沉孔，再绘制立板与销轴的轮廓草图，拉伸合并主体后添加加强筋特征，最后对所有交接边倒圆角、对孔口做倒角，完成后即可直接生成工程图标注全部形位公差与尺寸，用于后续加工或3D打印验证。
