弧形抱箍式安装支座精密结构件

　　这款弧形抱箍式安装支座属于设备管线与轴类部件配套的通用夹紧固定结构件，在自动化产线、机床外围布局、通讯设备机架、输送线支架改造场景中使用频率很高，日常设备装配里，圆形杆件、走线硬管、导向光轴需要在指定工位完成径向抱紧固定，同时支座本身还要贴合平整安装基面完成锁附，这类半开式抱箍支座就是为该类装配需求设计的。

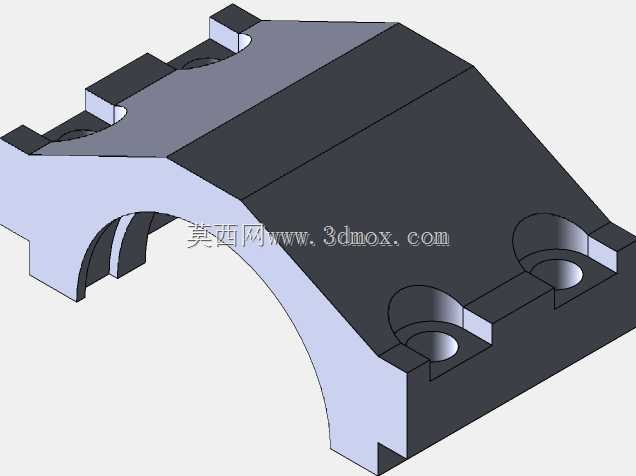

　　从实际装配逻辑来看，该零件整体为对称式块状结构，底部加工出大半径内凹圆弧面，圆弧曲率和待夹持的圆管、光轴外径匹配，支座左右两侧各设置上下两组带沉孔的安装通孔，四颗锁紧螺钉穿过孔位后，可将两半配对的抱箍座对合锁紧，环抱在圆柱杆件外侧，螺钉预紧后内圆弧面均匀贴合杆件外壁，既可以限制杆件轴向窜动，也能阻止杆件周向转动，夹持受力分布在整个圆弧接触面上，不会像单点顶丝那样在薄壁管表面压出凹痕。支座顶面为平直安装基面，顶部预留两组小型凸台安装位，可直接搭载传感器支架、小型走线槽、限位挡片这类附属配件，不需要额外在杆件上钻孔焊接，现场改装调整位置时，松开螺钉即可沿杆件滑动到指定工位再锁死，工位调整灵活性远高于焊接式固定座。

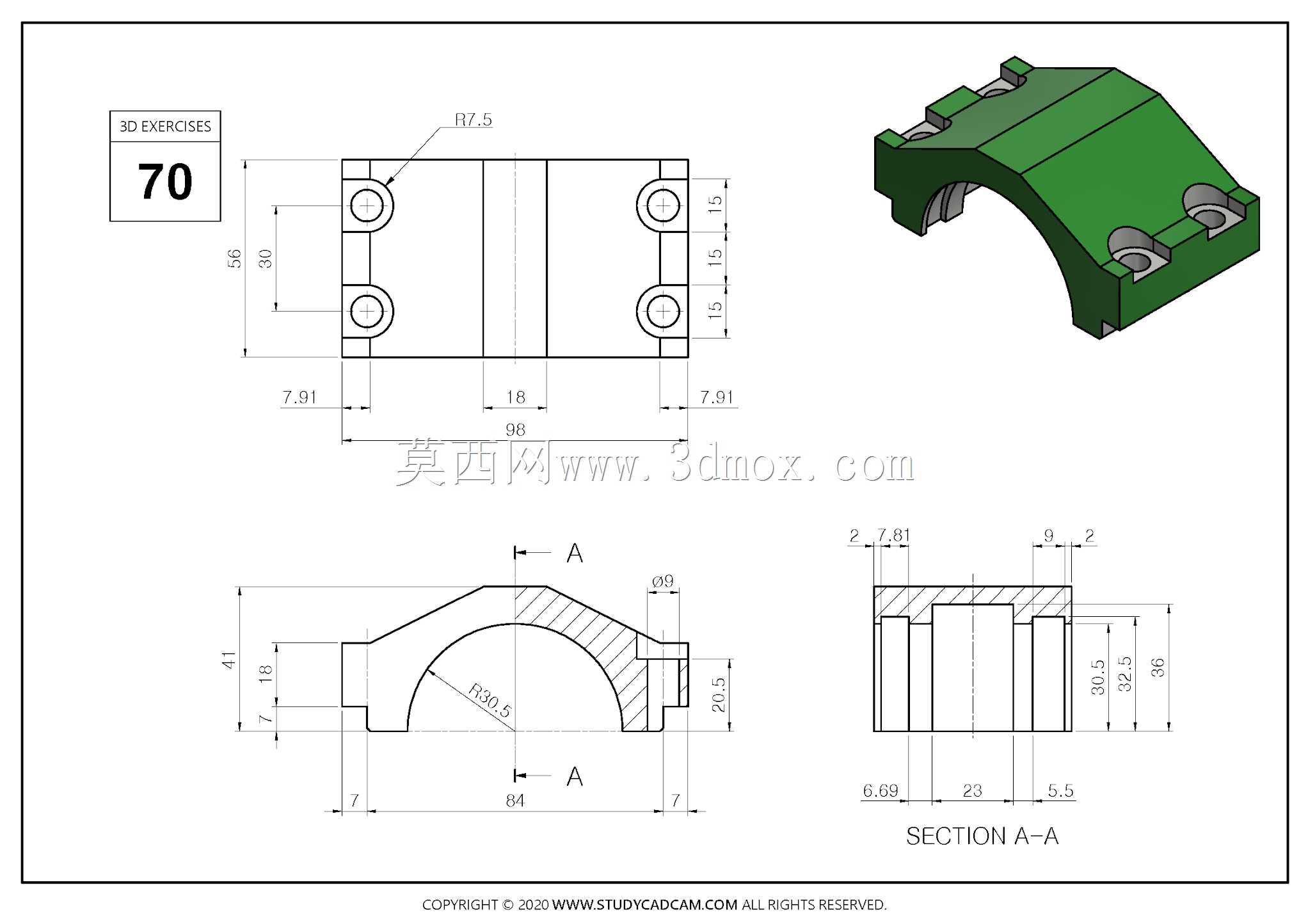

　　建模过程中首先要把控的就是安装边界尺寸：零件整体总长90mm，总宽度方向尺寸56mm，总高度41mm，属于中小型安装支座。底部内凹圆弧半径R30.5，适配外径约60mm左右的圆管或光轴，圆弧两侧的直边段厚度7mm，保证抱箍锁紧时侧壁有足够刚性，不会出现开口过度扩张导致夹持力失效的问题。左右两侧的安装孔位，横向距离端面7.91mm，两组孔的竖向中心间距15mm，孔位采用沉孔设计，螺钉头部沉入零件端面以下，锁附后不会突出表面，避免和周边相邻零件发生运动干涉。中间剖面A-A可以看到，零件中部为实体承力结构，两侧孔位周边做了局部加厚，厚度方向总尺寸46mm，沉孔深度32.5，贯穿孔直径9mm，可适配M8规格的内六角锁紧螺钉，螺钉选型时预留足够的预紧行程，保证抱紧后摩擦力可以承载常规传感器、小型走线架的负重。

　　结构设计上有多处贴合实际工况的细节：零件顶部的弧形外轮廓做了平滑过渡，没有尖锐棱角，既减少装配时操作人员磕碰划伤的风险，也降低了铸件或机加工件的应力集中系数，在设备长期振动工况下，拐角位置不会出现疲劳裂纹。顶面的两处小凸台带有定位缺口，附属配件安装时可以直接卡在缺口内完成预定位，拧螺钉时不需要人工手扶对位，大幅提升装配效率。零件所有外露棱边都做了小倒角处理，内圆弧面的加工粗糙度要求控制在Ra6.3以内，保证和被夹持杆件的接触贴合面积，锁紧后摩擦力稳定，在设备运行产生的持续振动下不会出现位置滑移。

　　现场使用时，该支座既可以成对配对使用抱紧圆管，也可以单块使用，将底部圆弧面贴合在圆柱构件外壁，背面的平直端面贴紧设备机架立面，通过螺钉穿过侧面孔位直接锁附在机架上，作为圆管构件的端部支撑座。在通讯设备机架布线场景中，这类支座常用来固定竖向走线管，将管线沿机架立柱排布锁紧，避免管线晃动拉扯通讯线缆接头；在自动化输送线场景中，可用来固定导向光轴的中间支撑点，长跨度光轴加装该支座后能大幅降低挠曲变形量，保证导向轮、移动滑块的运行平稳性。建模时所有配合尺寸都预留了合理公差，安装孔的位置度公差控制在0.1mm以内，保证两半抱箍对合时孔位完全同轴，螺钉可以顺畅穿入，不会出现孔位错位强行拧螺钉导致螺纹滑牙的问题。
