带弧形槽的梯形支座机械零件结构

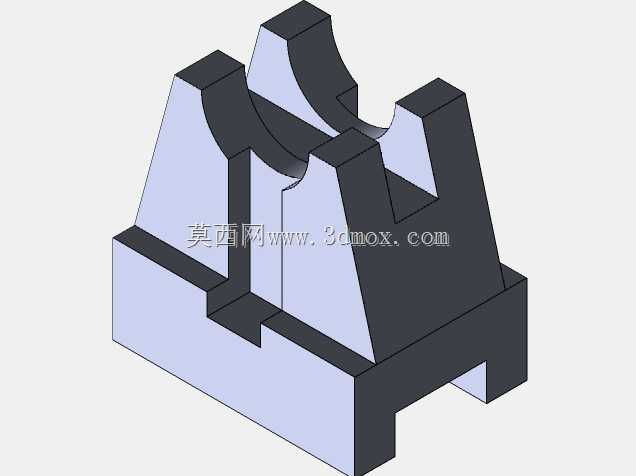

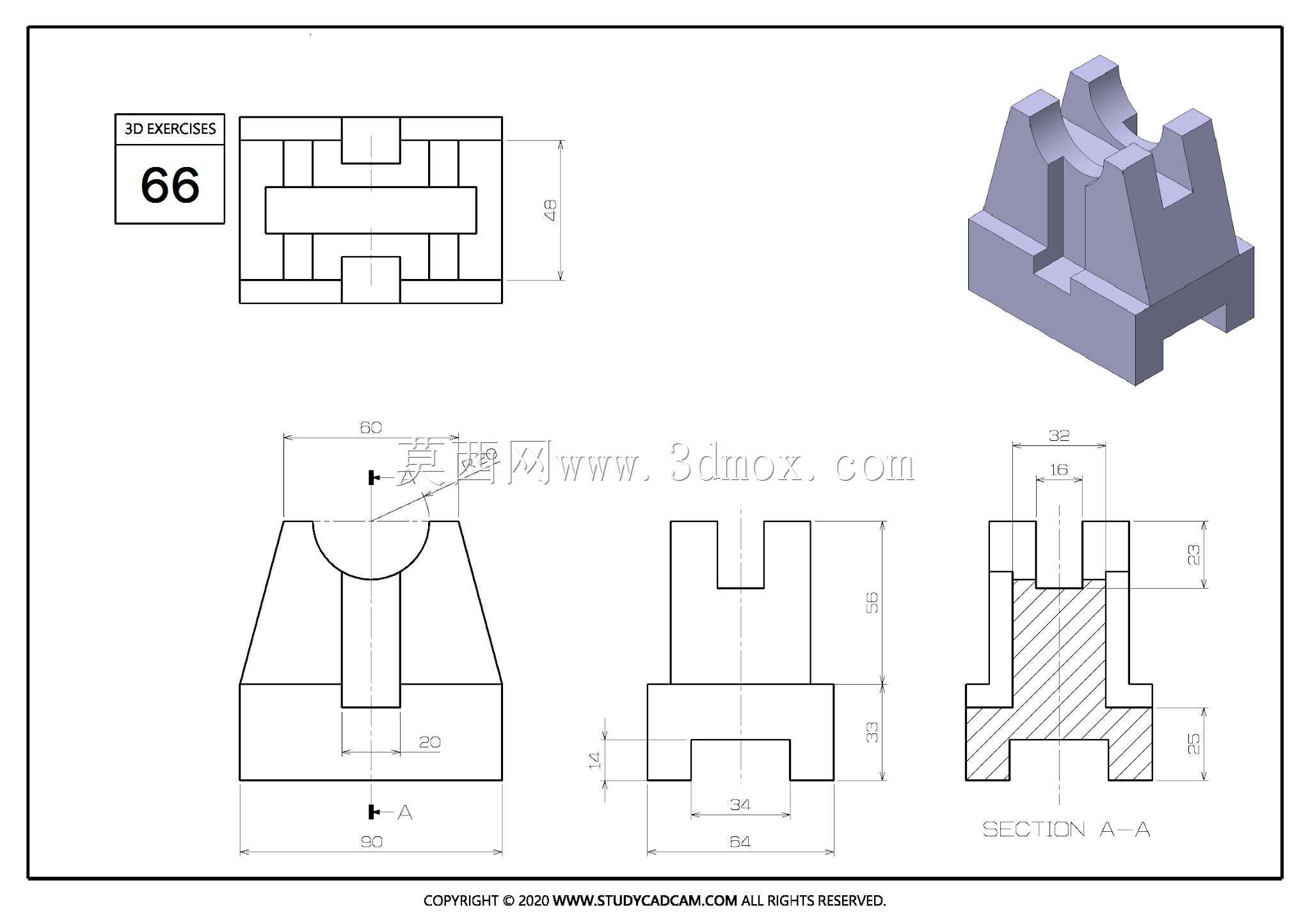

　　该零件属于小型支撑定位类构件，整体采用下宽上窄的梯形外轮廓设计，底部设置矩形凸台作为安装基准，可直接嵌入工装台面的对应凹槽内完成初步定位，减少装配时的找正工作量。零件上部开设对称的U型通槽，槽体两侧形成直立的支撑臂，支撑臂顶端加工有内凹的弧形承托面，可适配圆柱类轴件、杆状工件的放置与定位，常见于小型工装夹具、检测工位的辅助支撑场景，也可作为自动化输送线的侧向挡停支座使用。从结构尺寸来看，零件底部总宽为90单位，底部凸台宽度为34单位、高度为10单位，整体总高为66单位；上部U型槽宽度为18单位，槽深贯穿上部支撑段，弧形槽的半径与槽宽匹配，可承托直径18单位以内的圆柱件。零件中部设置有横向贯通的矩形空腔，既可以减轻零件整体自重，

　　也能为装配时的紧固件、传感元件预留安装空间，同时避免实体结构带来的材料浪费。剖视图展示了零件的内部壁厚分布，两侧支撑臂与底部基座的过渡位置采用斜向加强结构，将上部承受的载荷均匀传导至底部安装面，避免应力集中在转角位置。设计过程中优先保证安装基准的平面度，底部凸台与基座底面的垂直度公差可控制在0.05单位以内，确保零件安装后上部支撑面的位置精度。弧形承托面的表面粗糙度要求高于其余非加工面，防止划伤被支撑工件的表面，同时保证工件放置时的贴合度。零件的两侧斜面不仅起到加强筋的作用，也能在工件落位时起到导向作用，避免刚性碰撞损伤零件棱边。这类支座不需要复杂的传动结构，核心功能是提供稳定的支撑与精准的定位，建模时需要重点保证各槽体、

　　凸台的对称度，以及贯通结构的壁厚一致性，避免后续加工出现壁厚不均导致的变形问题。实际选型时可根据工位的承载需求调整各部位壁厚，若用于重载场景可将中部空腔改为局部减重孔，提升整体结构刚性；若用于轻载检测工位，可保留现有空腔结构，兼顾轻量化与结构强度。
