V型定位夹紧支座机械结构设计

　　该零件属于典型的V型定位夹紧支座，在工装夹具、检具及小型自动化设备中应用广泛，主要用于轴类、套类或具有圆柱外表面工件的径向定位与侧向压紧。其核心功能是通过90度V型槽约束工件的两个平移自由度，配合上方斜压块或压板实现稳定夹持，常见于铣床夹具、钻模、焊接工装以及装配工位的定位单元中。

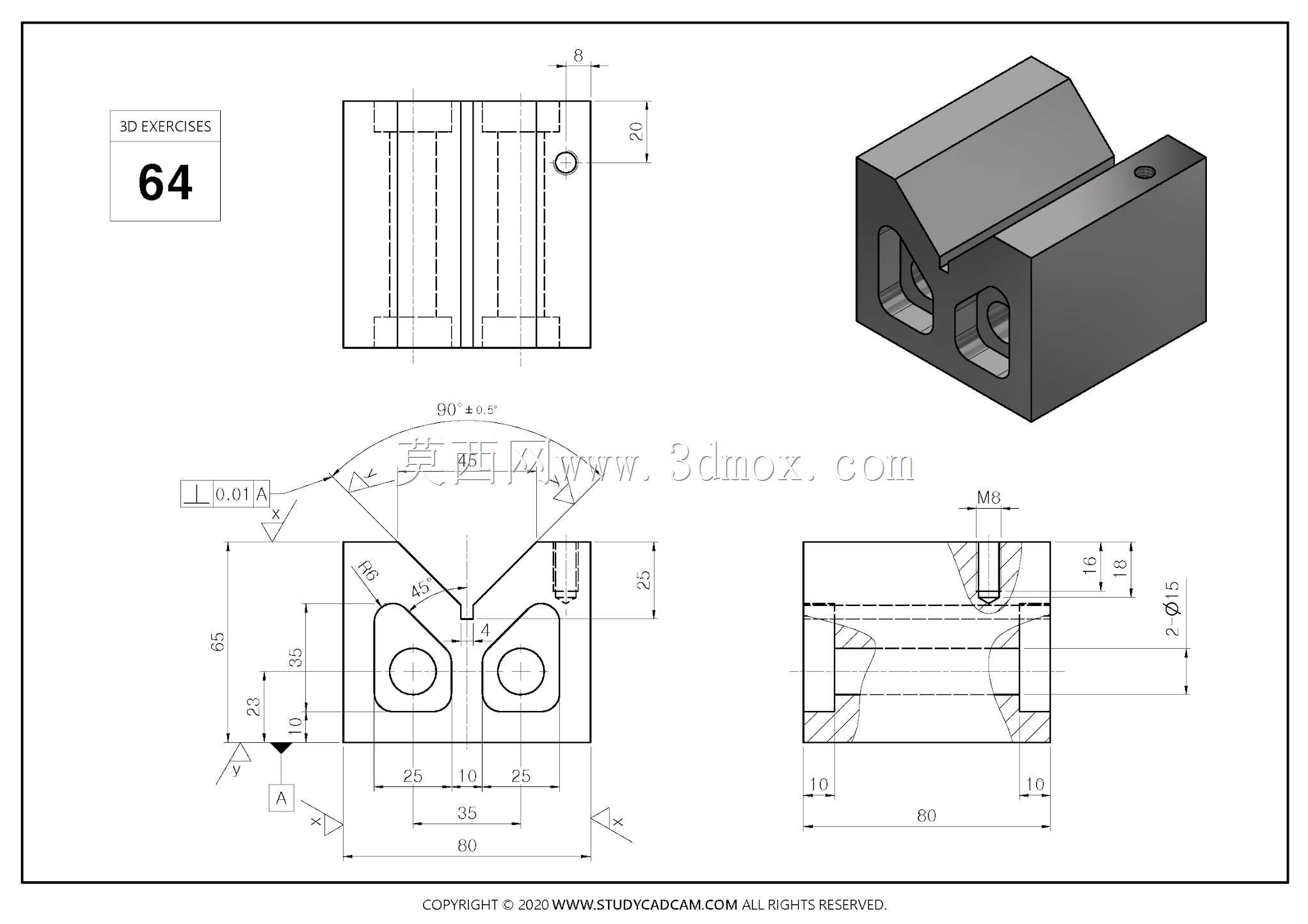

　　从结构布局看，主体采用长方体基座加V型开口的组合形式，底部长度方向尺寸为80，宽度方向为60，整体高度方向由基座与上部斜压区共同构成。基座正面左右对称布置两个安装沉孔，孔中心距为50，单孔距侧边25，沉孔结构可将内六角螺钉头完全埋入零件内部，保证安装后底面平整贴合。两个沉孔后方对应设置贯通孔，用于穿过紧固件将支座固定在平台或基板上。

　　V型槽位于零件上部中央，开口角度为90度，槽口两侧设置对称的三角形加强筋，既提高槽口刚性，又减轻整体重量。V型槽中心到底面的定位高度为25，这一尺寸直接决定工件中心高，是夹具设计中与对刀点、钻套中心或检测基准换算的关键参数。槽底保留宽度为10的平直区域，可避免V型尖点与工件表面发生线接触以外的干涉，同时提高槽口耐磨性。

　　零件顶部后侧设计有斜向压块安装面，斜面与顶面形成一定夹角，用于安装摆动压板或侧向夹紧元件。顶面右侧设有M6螺纹孔，孔深方向标注有15与10两个尺寸，分别表示螺纹有效深度与底孔深度，可用于安装挡销、定位螺钉或辅助夹紧件。零件右侧面还设有一个小孔，可作为油孔、销孔或限位孔使用。

　　主视图中可见零件后侧开有长槽，槽宽8，槽深方向尺寸为24，该结构既可以减轻重量，也能够为夹紧机构提供避让空间或作为导轨槽使用。左右两侧的镂空窗口与内部空腔贯通，在保证壁厚均匀的同时降低了材料消耗，也便于加工时排屑。

　　形位公差方面，图纸对V型槽中心面相对于底面基准A提出了对称度要求，公差值为0.03，这保证了工件被夹持后轴线相对安装基准的对中性。底面作为主要安装基准，需要在加工中保证平面度与粗糙度；V型面作为定位工作面，其表面质量与角度精度直接影响重复定位精度。

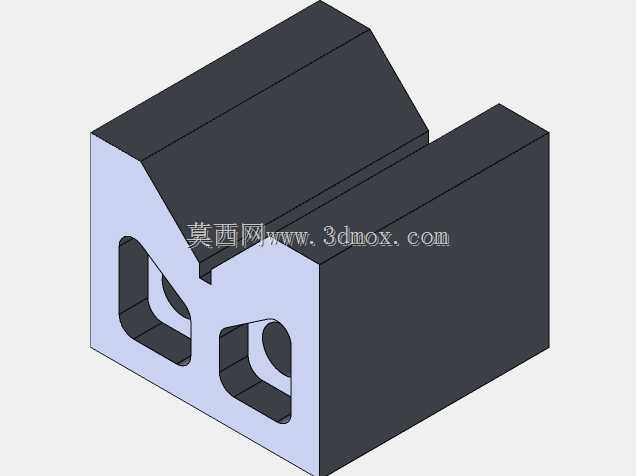

　　建模时应优先建立底面与长宽外轮廓，再拉伸切除形成V型槽、后侧槽及内部空腔，随后处理沉孔、螺纹孔与侧面小孔。斜压块安装面需通过斜面切除或凸台拉伸完成，加强筋部分可采用筋特征或拉伸组合实现。该结构在实际使用中可单独作为固定V型座，也可与快速夹钳、压板、气缸压头组合成完整夹紧工位，适用于机加工定位、零件检测、装配支撑等多种工程场景。
