翼形手拧紧固螺母结构设计

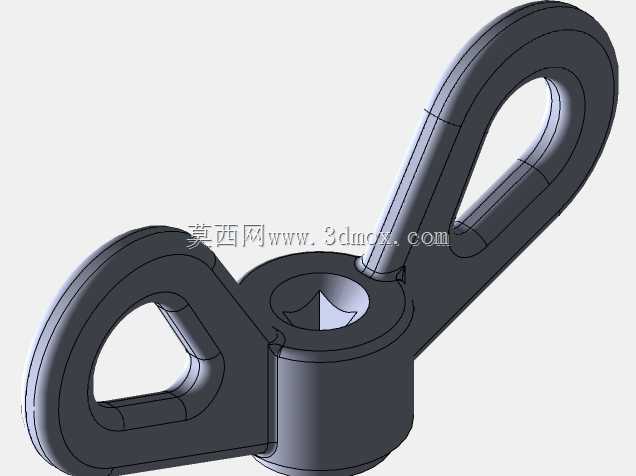

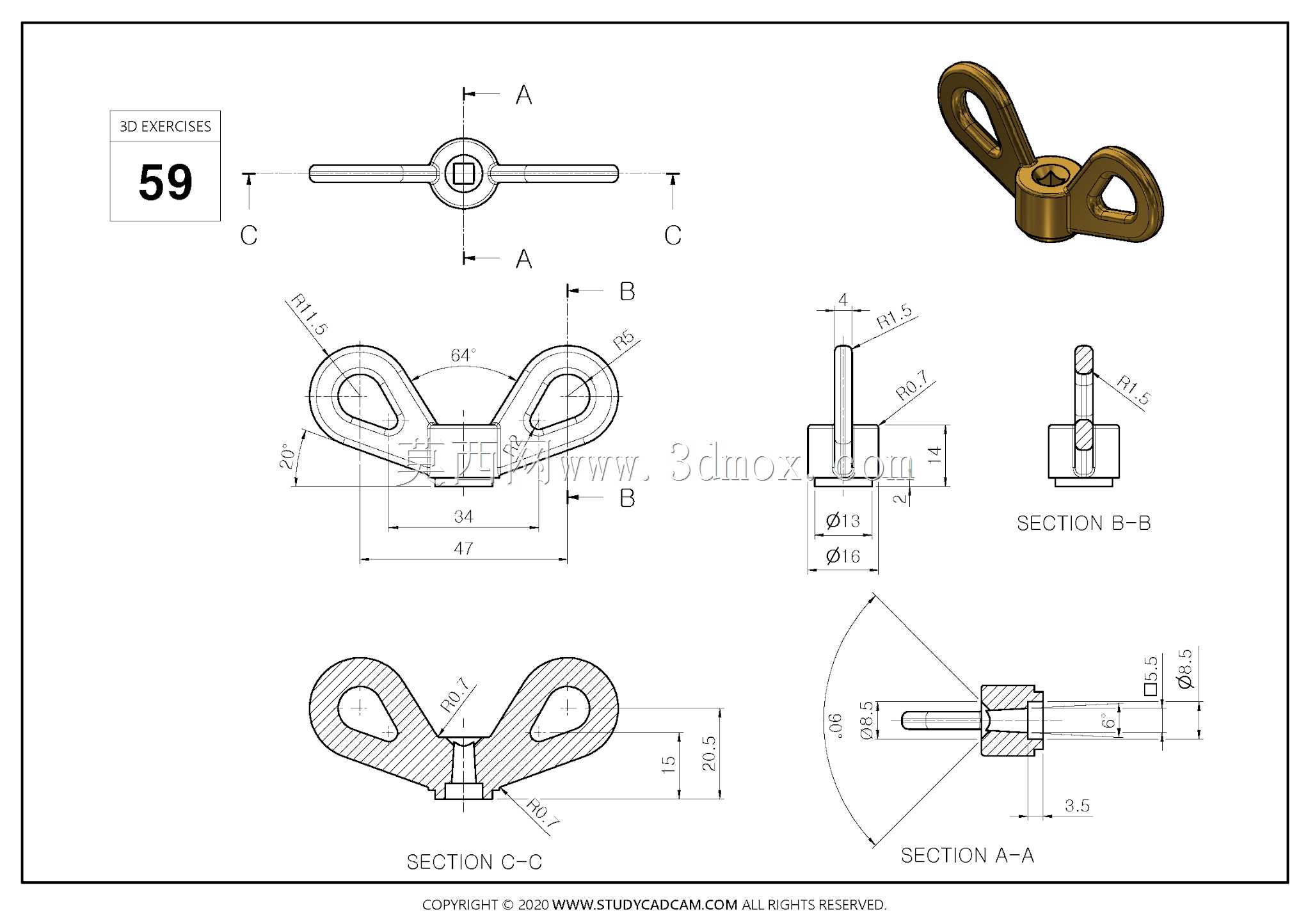

　　这款翼形手拧螺母的设计核心，是在无需额外工具的工况下实现快速装拆，两个对称的环形耳翼为手指提供了充足的施力空间，操作者可直接通过指尖拧动完成锁紧与松开动作，在设备调试、频繁拆装的检修工位、工装夹具快换场景中，能大幅减少辅助操作时间。从结构细节来看，螺母主体的内螺纹段与两侧翼片采用一体化成型思路，避免了装配式翼片容易出现的松动、断裂问题，整体受力路径从螺纹啮合处直接向两侧翼片平滑过渡，没有突兀的应力集中尖角。图纸中标注的各段圆弧过渡，既对应了铸造或锻压成型的工艺拔模需求，也能在手动拧紧时减少棱角对手部的压伤风险。主体下部的圆柱定位段直径为16，螺纹公称直径13，配套螺杆的啮合长度控制在14，

　　这个尺寸比例既保证了足够的螺纹咬合圈数来承受轴向预紧力，也不会因螺纹过长导致拧动行程冗余。两翼的总展开宽度为47，翼片末端的R5圆弧与根部R11.5的过渡曲面，让手指捏持时的接触面积更大，拧紧过程中施加的扭矩可以更均匀地传递到螺纹副上。从安装边界来看，螺母下方的圆柱台直径16、高度2，安装时这个台肩可以贴合被紧固件的表面，起到自动定心的作用，避免拧紧过程中螺母出现偏斜，保证锁紧后螺纹轴线与安装面垂直。剖面结构显示，翼片内部采用了等壁厚的实体设计，壁厚控制在1.5至2毫米区间，既兼顾了零件整体的结构强度，也不会因壁厚过大造成材料浪费与成型缺陷。在实际设备应用中，这类紧固件常被用于电气柜门板的快速启闭、检测治具的工件压紧、

　　小型通讯设备的外壳装配等场景，这些场景的共同特点是不需要极大的锁紧扭矩，但对操作便捷性要求较高，操作者无需随身携带扳手即可完成作业。设计过程中需要重点考量两翼的对称度，若两翼偏移量过大，拧动时会出现受力不均的情况，不仅操作手感变差，长期使用还可能导致翼片从根部断裂。同时螺纹轴线与下端定位台肩的垂直度也需要严格控制，否则锁紧后被连接件会出现局部翘曲，预紧力无法均匀分布在整个贴合面上。从三维建模的实现逻辑来看，可先绘制主体的回转轮廓生成螺纹基座，再通过草图绘制单侧翼片的轮廓并拉伸，最后镜像得到另一侧翼片，各交接处的圆角需要按照图纸标注依次添加，避免后续特征生成失败。螺纹部分可采用标准机械螺纹特征生成，保证与对应规格螺杆的互换性，下端的定位圆柱与螺纹段需保证同轴度，满足实际装配的公差要求。
