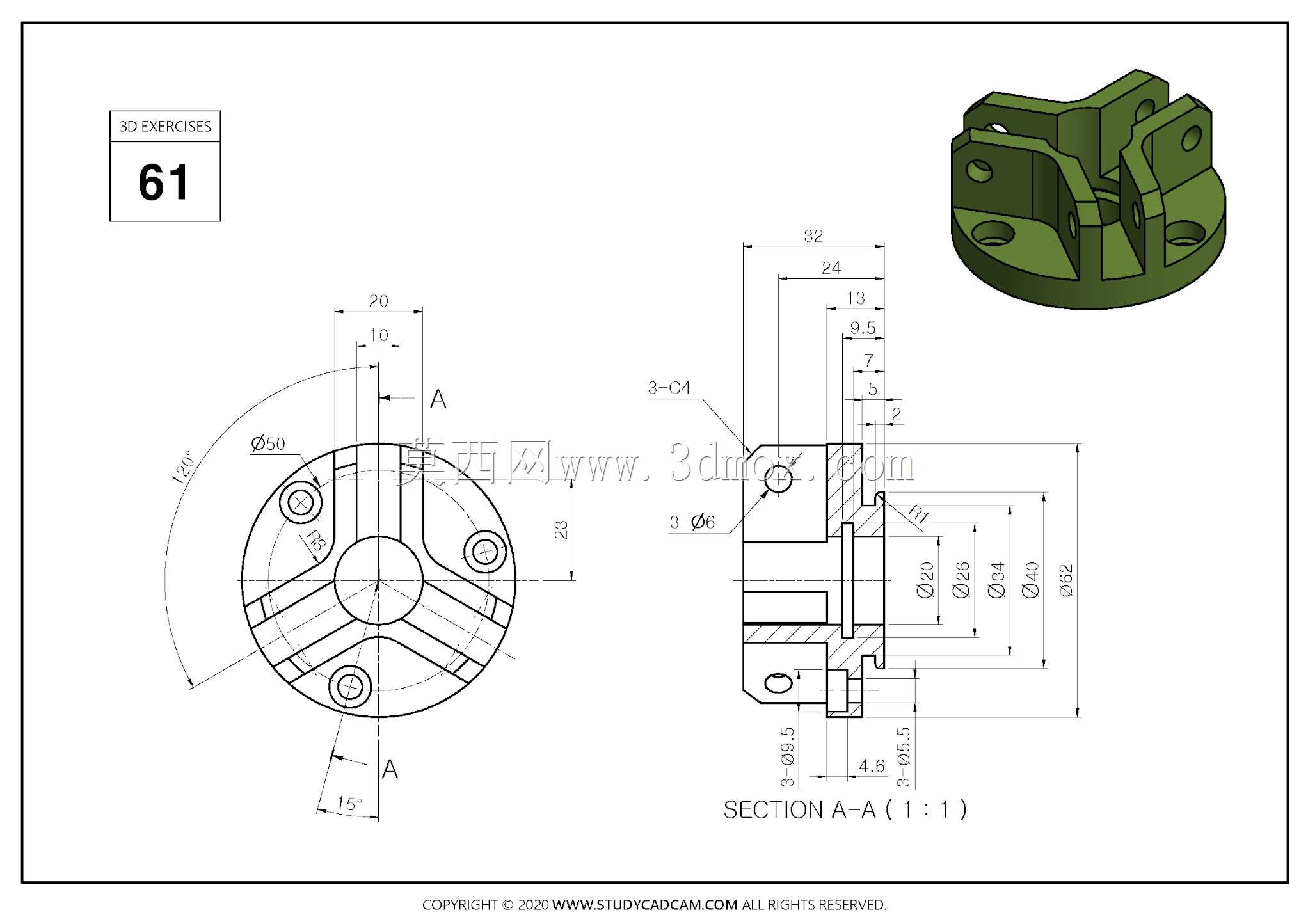

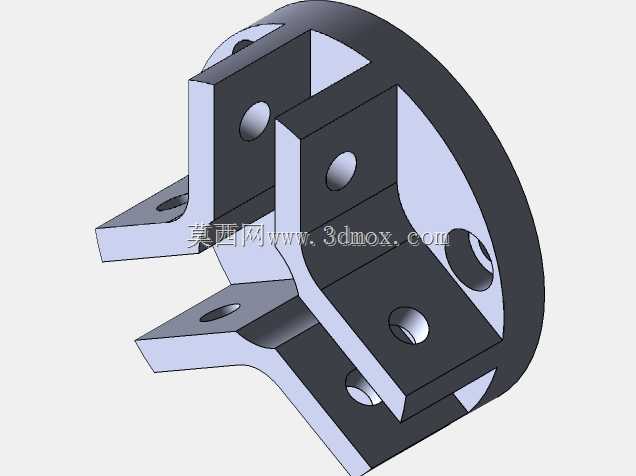

三耳带孔圆形法兰连接支座结构

　　该零件属于盘类支撑连接构件，整体采用圆形底座搭配三向延伸支耳的构型，主体通过中部阶梯轴孔完成轴向定位与轴系部件的穿装配合，底座周向均匀分布的三个支耳上开设贯通安装孔，可通过紧固件将整个支座固定在安装基面，支耳与中心筒体之间设置加强筋结构，在控制整体重量的前提下提升支耳的抗弯与抗扭承载能力，避免装配受力后出现支耳断裂或连接松动的问题。从实际工况适配角度来看，这类构件常应用在轻工输送设备、小型自动化工作站、通讯基站辅助架设结构中，作为末端执行元件、小型回转部件或者传感装置的安装基座，既能够为被连接件提供稳定的支撑基准，也可通过中部阶梯孔容纳衬套、短轴等配合件，实现被支撑部件的小幅回转或者轴向定位。

　　设计过程中优先保证安装基准面的平面度要求，底座下端面作为整个零件的装配贴合面，其加工精度直接决定后续安装的轴系部件与安装基面的垂直度，因此建模阶段需要对该面的形位公差预留合理的标注空间。中部阶梯孔采用多段不同直径的同轴设计，各段孔径分别对应不同的配合需求，小孔段可作为轴端的定位止口，大孔段可容纳轴承或者衬套的安装，孔底的台阶面可承担轴向限位作用，避免配合件出现轴向窜动。支耳上的安装孔采用均匀周向排布的方式，相邻支耳之间的夹角保持一致，这种布局可让紧固件的锁紧力均匀分布在底座圆周上，降低装配后底座局部应力集中的风险，同时也能让支座承受径向载荷时，三个安装点共同分担外力，提升整体连接的可靠性。零件的轴向尺寸经过紧凑化设计，

　　整体高度控制在较小范围内，适合安装空间局促、对支撑件高度有严格限制的场合，外轮廓不存在复杂的异形曲面，常规的铣削、钻削工序即可完成全部加工，无需特殊工装，制造成本可控。建模时需要重点关注各孔系的同轴度、支耳安装孔的位置度，以及加强筋与筒体、支耳交接处的圆角过渡，避免应力集中导致的疲劳失效，同时壁厚保持均匀，防止铸造或者注塑成型过程中出现缩孔、变形等缺陷。
