带R4圆角的沉槽式矩形基座结构

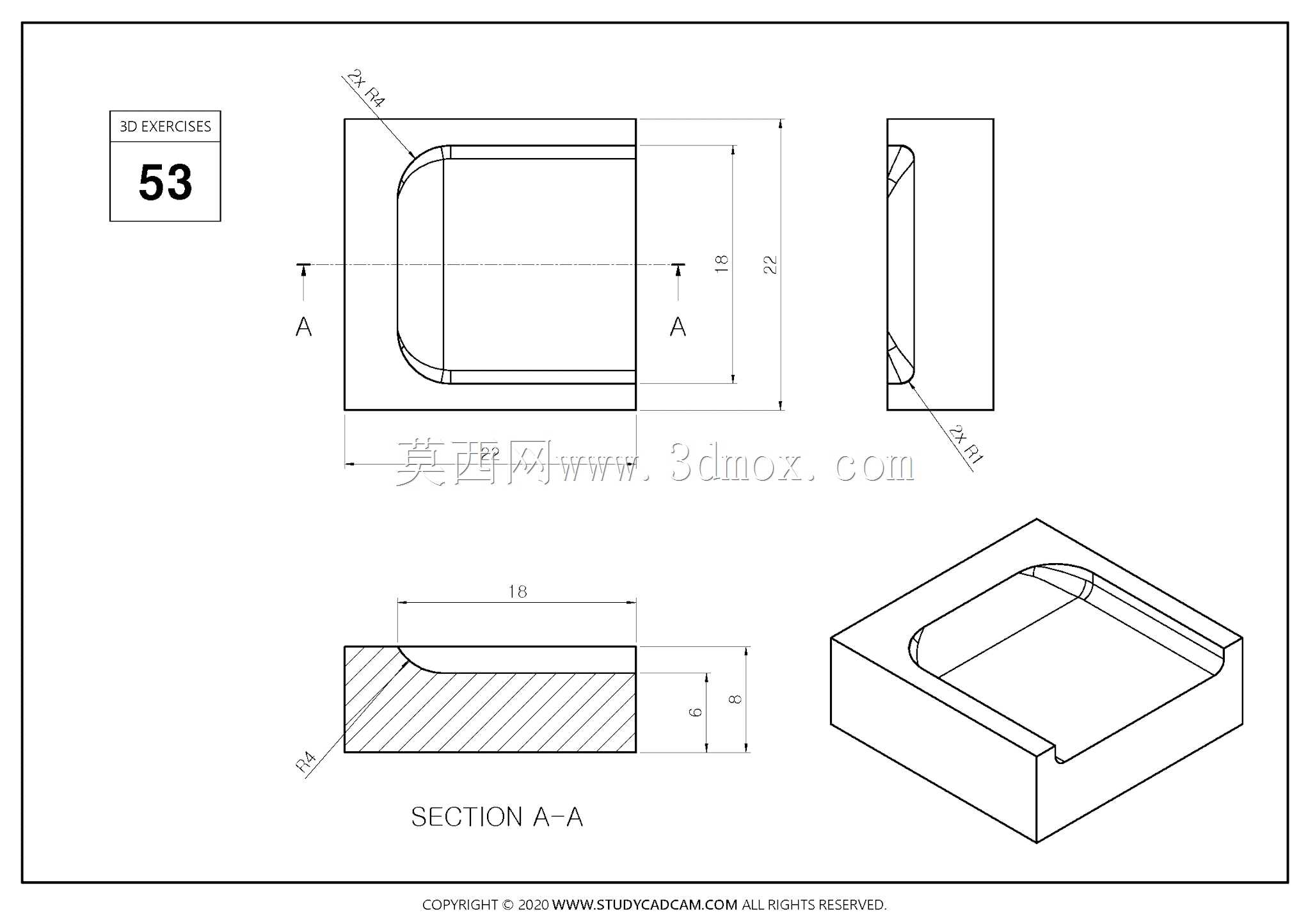

　　该零件为小型块状承托基座，整体呈长方体构型，核心特征为顶面开设的内凹沉槽，槽口四角采用R4圆弧过渡，可避免应力集中并减少装配时的棱角磕碰。从剖视图可见，沉槽深度为6，槽底为平面，侧壁与底面垂直；零件总长18、总宽22、总高10，外形边界规整，便于在狭小安装空间内排布。槽口边缘的圆角设计同时兼顾了脱模工艺性与使用安全性，若采用注塑或铣削加工，圆角可降低刀具磨损或模具开裂风险。零件侧壁厚度均匀，约为4，结构刚性足以承托小型电子元件、精密触头或微型功能模块，常见于通讯终端内部的限位支撑、消费电子的按键基座、小型传感器的安装座等场景。设计上优先保证沉槽的定位精度，槽宽18的尺寸可与对应嵌入件形成间隙配合，实现快速卡装；未设置额外安装孔，

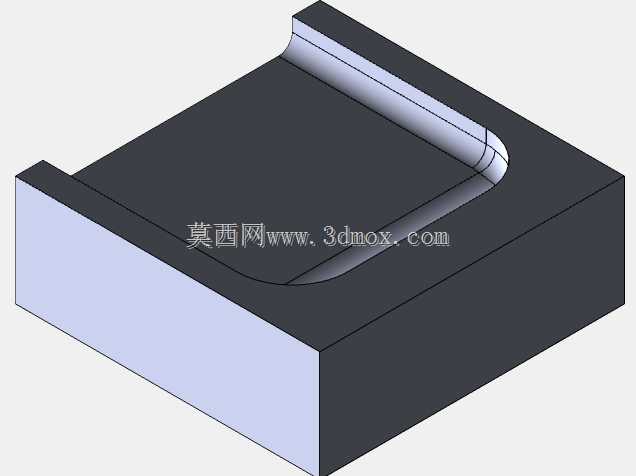

　　说明其可通过胶粘、卡扣或过盈压入的方式固定在整机壳体内部，减少紧固件占用空间。三维建模时需先绘制18×22的矩形草图，拉伸10生成基体，再在顶面绘制18×10的槽腔轮廓并倒R4圆角，拉伸切除6深度即可完成主体；剖视图需沿零件长度方向剖切，清晰展示槽深与壁厚关系。这类零件虽结构简单，但圆角半径、槽深公差与侧壁平面度直接影响装配手感，若槽深过浅会导致嵌入件凸起，过深则会使零件松动，实际生产中需根据配对零件的尺寸链调整公差。其方正外形也适合多件并排排布，在多工位连接器、按键阵列中可作为统一基座使用，加工时可采用条料一次铣削多个槽位后切断，提升材料利用率。
