弯角式六角接杆机械零件结构设计

　　该弯角式接杆构件多用于手动扭力传递、工装夹具接驳以及狭小空间内的紧固件拆装场景，在设备维保、装配工位和非标工装搭建中，能够避开周边结构干涉，把输入端的扭转力矩传递到远端紧固件位置。零件上端采用外六角驱动头，可与标准套筒、扳手或气动工具输出端直接配合，驱动头下方设置轴肩与限位段，装配时可抵靠配套衬套或安装孔端面，控制插入深度并承受轴向窜动载荷。杆身中段为弯折结构，弯折角度与各段长度经过尺寸链校核，既保证操作时的避让空间，也控制力臂长度，避免过长造成扭矩放大后杆身过载。杆身过渡区域采用平滑圆弧衔接，减少弯折处的应力集中，在反复承受交变扭转载荷时，可降低裂纹萌生风险。下端为细长工作段，末端收窄并做细小端头，可伸入深孔或窄缝中对准紧固件，

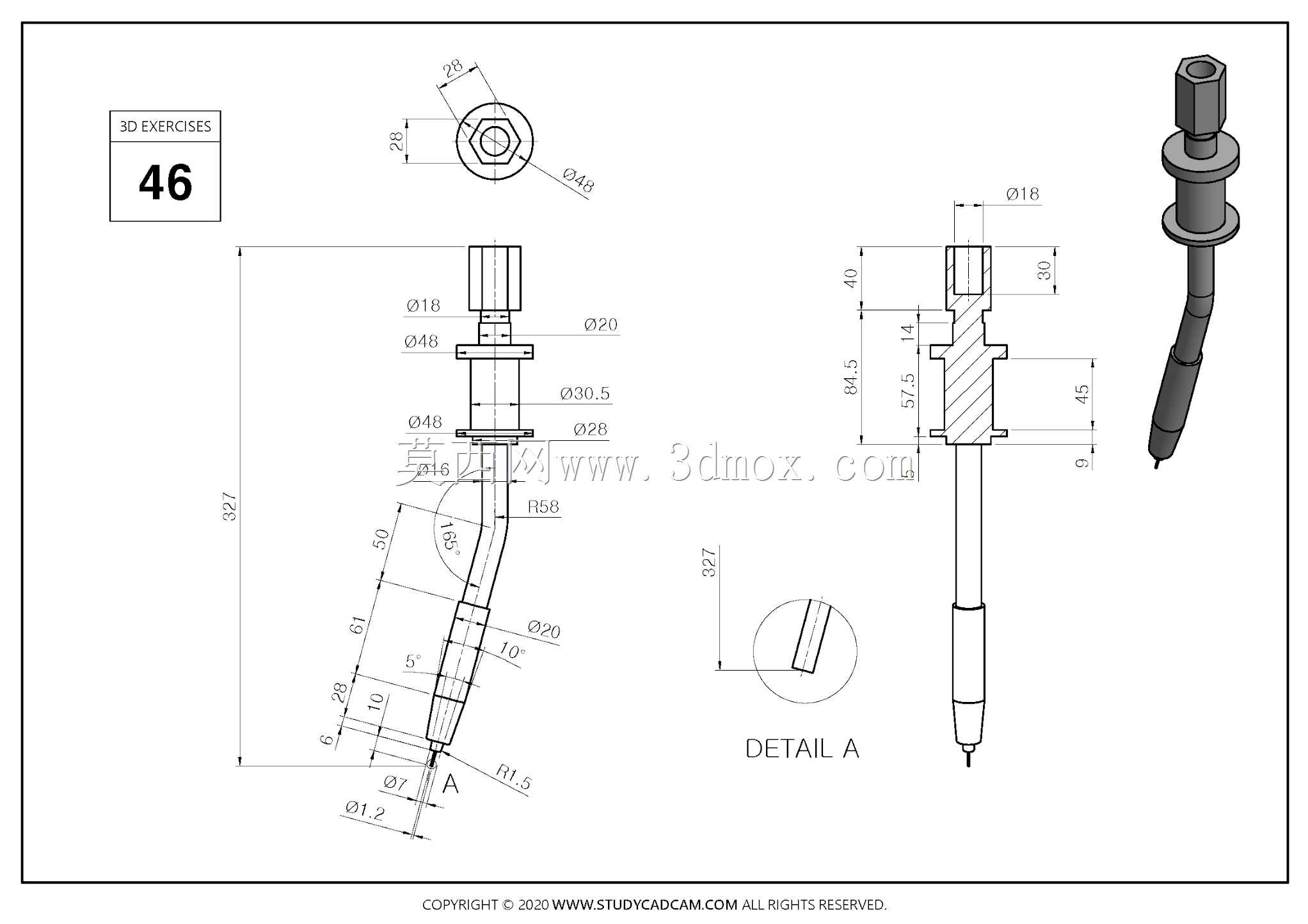

　　工作段的直径变化兼顾刚性与通过性，过粗会无法进入狭窄通道，过细则在额定扭矩下容易出现扭转变形。从图纸标注的安装边界来看，上端六角头外接圆、各段轴径、弯折后总高与水平偏移量均有明确公差约束，设计时需要同步核对配套工具的夹持范围、安装面板的开孔尺寸以及周边零部件的安全间隙。三维建模过程中，先建立各回转段的中心轨迹，再沿轨迹扫描生成杆身主体，随后分别绘制上端六角头、轴肩和下端细径端头，重点控制弯折段的相切连续性与各轴段同轴度。工程图中补充的局部放大视图，用于明确末端细小结构的形状与尺寸，避免加工时因端头轮廓偏差导致无法插入对位。该类构件在实际使用中并非高速旋转件，核心性能要求是扭转强度、弯折处疲劳寿命与端头配合精度，选材时常兼顾韧性与表面硬度，配合表面可做强化处理以提升耐磨能力。结构设计上没有冗余装饰特征，所有台阶、倒角和圆弧都服务于装配导向、应力缓释或工具夹持需求，整体形态完全由操作空间、力传递路径和接口标准决定。
