叉形拨杆换挡联动机械构件

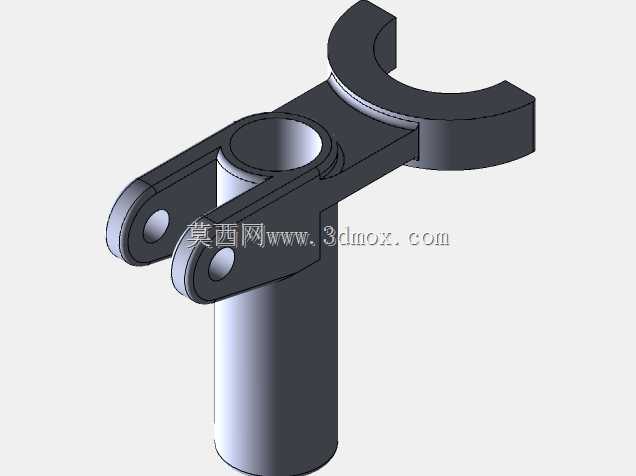

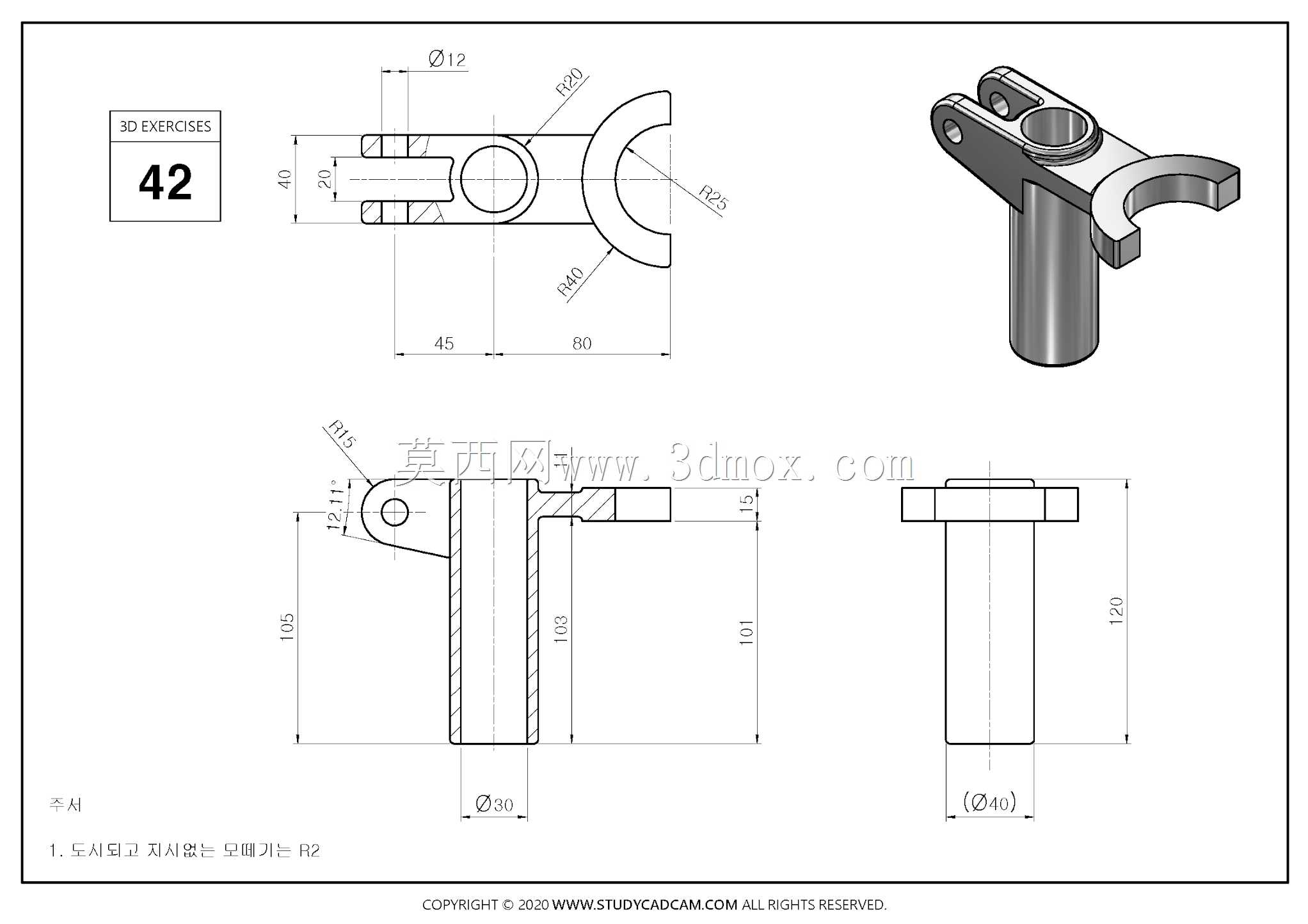

　　该叉形拨杆类构件常见于变速箱换挡机构、工装夹具联动工位以及小型设备的行程切换单元，核心作用是把转轴的回转动作转化为拨叉端的直线推送动作，带动滑移齿轮、定位销或者滑动压块完成工位切换。零件下部为竖直圆柱安装轴，轴径φ30，轴段总高120，轴顶端带有φ40的限位轴肩，装配时轴段穿入设备基座的对应安装孔，轴肩贴合基座端面完成轴向定位，可绕自身轴线回转，也可根据工况加装平键传递扭矩。零件上部为水平布置的拨叉主体，水平方向总长度80，其中从竖轴中心到叉口圆弧中心的距离为45，主体厚度方向尺寸40，叉口位置开设R25的半圆弧卡口，卡口用于卡接待拨动的滑移件外圆，圆弧面与被拨动件外圆间隙配合，回转过程中卡口侧壁推动滑移件沿导向槽平移。

　　主体左端开设同轴铰接孔，孔径φ12，孔位周边做R10的圆弧过渡，该孔可穿装铰接销，连接手动操作手柄或者气动摆臂，作为外部动力的输入点位；铰接孔外侧延伸出带小孔的凸耳，凸耳上的小孔可安装定位钢珠或者复位弹簧，实现换挡到位后的档位锁止，避免设备运行过程中拨杆受震动自行脱档。零件中部开设圆形减重通孔，在保证拨叉臂抗弯强度的前提下削减实体重量，降低回转动作的转动惯量，让手动换挡操作更轻便，也减少气动驱动时的负载冲击。各折弯衔接位置均设置R30、R20的过渡圆角，避免直角拐角处出现应力集中，长期反复承受拨动载荷时不会从拐角位置产生疲劳断裂。建模过程中先绘制下部竖轴的回转轮廓，通过旋转特征生成带轴肩的立柱，再在上部基准面绘制拨叉的水平轮廓草图，

　　拉伸生成主体板件，之后依次切除铰接孔、中部减重孔、叉口圆弧卡口，对所有锐边做倒角处理，过渡位置添加圆角特征，最终还原零件的完整结构。实际装配时，竖轴与基座孔采用间隙配合，轴端可加装卡圈或者端盖限制轴向窜动，叉口卡口包覆在滑移齿轮的轮缘外侧，外部摆臂带动拨杆绕竖轴回转时，叉口就会推动齿轮沿花键轴滑动，啮合不同齿数的传动齿轮，实现输出转速的切换；在工装夹具场景中，该构件也可作为快速夹钳的联动摆杆，叉口推动压块快速压紧工件，铰接孔连接操作手柄，扳动手柄即可完成锁紧与松开动作。结构设计上兼顾了动作行程与结构刚性，45的力臂长度可以放大输入端的操作力，操作人员只需施加很小的手柄力，就能在叉口端获得足够的推力推动重载滑移件，各尺寸边界紧凑，不会占用过多变速箱内部的安装空间，适配中小功率传动设备的换挡布局需求。
