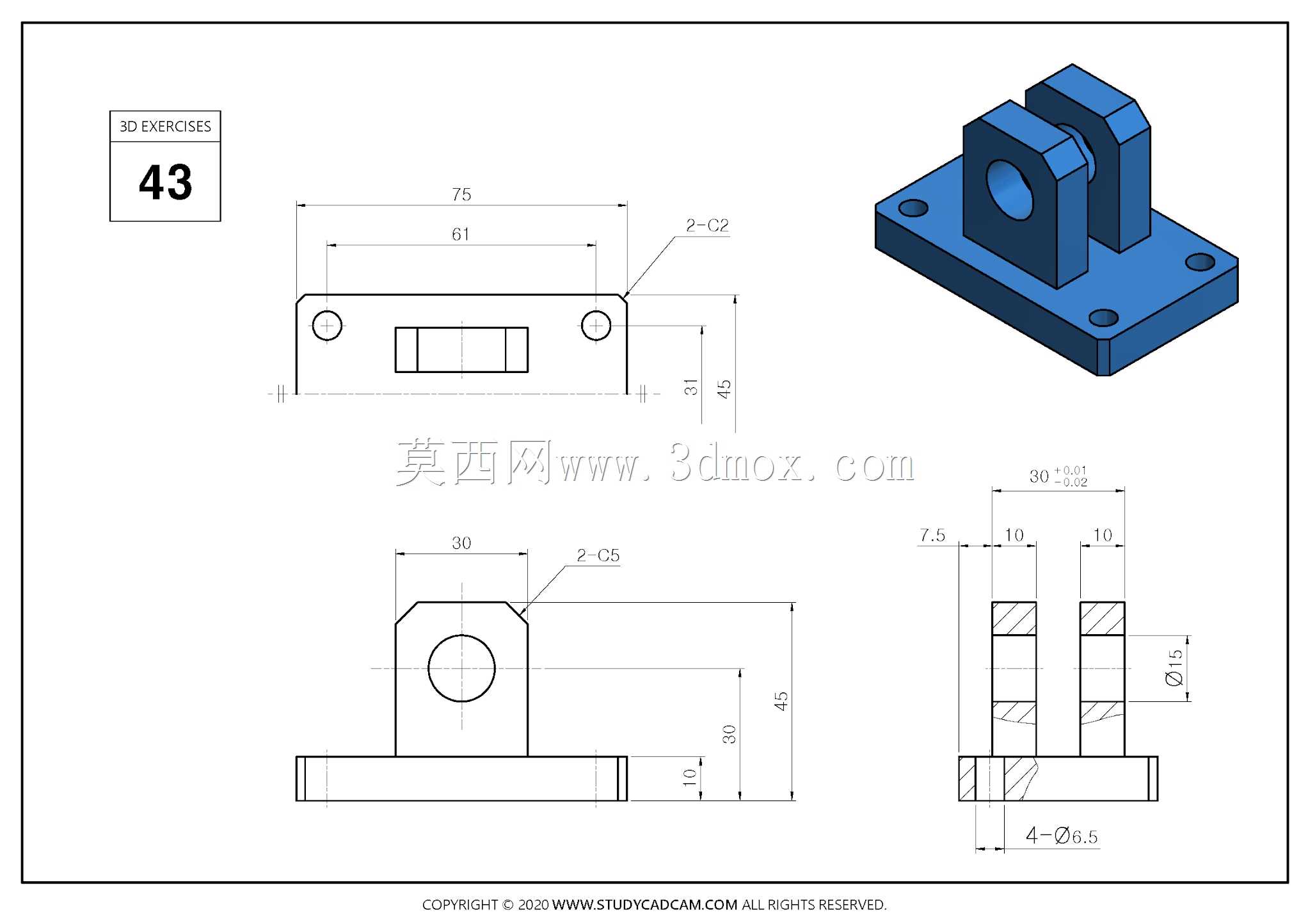

在常规轻工输送线、小型工装夹具以及桌面式非标设备的装配环节,经常需要一种能够把摆动类执行件稳定承托在机架台面上的中间支撑件,本次呈现的双耳立式铰接支座正是针对这类场景完成的结构设计。整体零件采用一体式铣削成型思路,底部为长方形安装平板,平板四角预留贯通安装孔,孔位规格为4-Ø6.5,安装时可直接穿过M6内六角螺钉,把整个支座锁固在设备安装基面或者铝型材工作台面上,不需要额外加工配对底座,现场装配效率很高。底板长宽方向的外轮廓尺寸控制在75毫米,底板上两个安装孔的中心距为61毫米,这一孔距参数在布局时可以直接匹配常用的3060、4040铝型材端面孔位,也可以适配钢制焊接机架上预先加工的安装螺孔,安装边界清晰,不会和周边相邻的连杆、
传感器走线槽发生干涉。底板厚度方向尺寸为10毫米,这个厚度经过受力校核,在承受径向铰接载荷时,底板自身的弯曲变形量可以控制在微米级,不会出现支座整体翘曲的问题。底板上方竖立设置两块平行的支撑耳板,两块耳板的外侧总宽度为30毫米,耳板内侧留出的开槽宽度为10毫米,开槽两侧的耳板壁厚分别为7.5毫米,对称分布的壁厚让耳板在承受销轴剪切力时两侧受力均匀,不会出现单侧耳板偏载变形的情况。耳板上部同轴加工出贯通的铰接孔,孔的内径为Ø15,这个孔径可以直接选配标准直径15毫米的圆柱销轴,用来穿接待摆动的连杆、摇臂或者小型气缸的鱼眼接头,销轴穿过两侧耳板后可以在孔内自由转动,实现被支撑部件绕水平轴线的定轴摆动。耳板的总高度方向,
从底板底面到铰接孔中心的距离为30毫米,零件整体总高度为45毫米,这一高度尺寸留出了足够的摆动空间,当连杆绕销轴上下摆动时,连杆下端不会和底板上表面发生磕碰,运动包络完全在支座自身轮廓范围内。在底板的上表面、两块耳板之间的位置,加工出一处下沉的矩形凹槽,凹槽深度较浅,这个结构一方面可以在装配时容纳铰接部位的润滑脂,避免油脂直接流淌到设备台面上,另一方面也可以在销轴端部加装卡簧或者限位挡片时,给挡片留出避让空间,不需要额外加高耳板尺寸。零件的所有外露锐边都做了倒角处理,底板长度方向的两个上角设置2处C2倒角,耳板顶部的两个尖角设置2处C5倒角,倒角工艺既去除了铣削加工留下的毛刺,避免装配人员划伤,也消除了尖角处的应力集中,

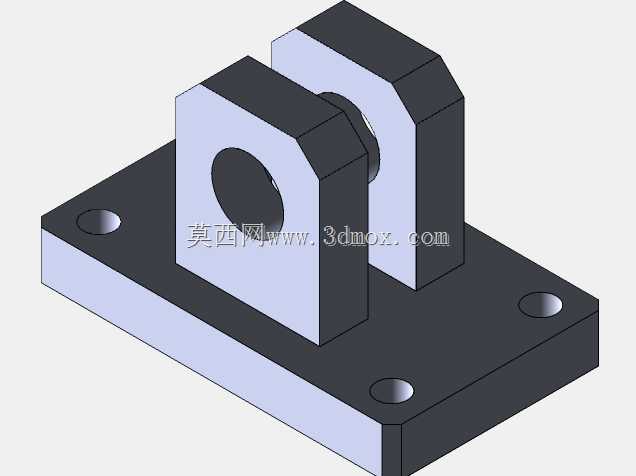

在支座承受交变摆动载荷时,不会从尖角位置萌生裂纹。从实际使用场景来看,这类支座常被用在小型气动摆杆机构里,气缸尾部通过销轴铰接在该支座上,气缸活塞杆伸出缩回时,缸体可以绕支座上的销轴小幅摆动,补偿活塞杆运动过程中的角度偏差,避免气缸出现别劲卡死的问题;也可以用在手动夹具的锁紧连杆机构中,把连杆的回转支点固定在夹具底座上,实现夹具压板的快速开合。建模过程中先绘制底板的草图,拉伸生成底板实体后,在底板上表面绘制双耳板的轮廓草图,向上拉伸得到立板结构,之后在耳板同轴位置切除生成铰接通孔,再在底板上切除四个安装孔和中间的沉槽,最后对所有锐边添加倒角特征,整个建模流程完全贴合实际铣削加工的工序顺序,特征树逻辑清晰,后续如果需要调整铰接孔高度、耳板间距或者底板安装孔距,只需要修改对应草图的驱动尺寸即可快速衍生出不同规格的变体支座,不需要重新绘制整体轮廓。零件的结构没有复杂的曲面或者特殊工艺特征,普通立式加工中心一次装夹就可以完成顶面、耳板、孔系的全部加工,底板底面可以通过平磨保证平面度,确保支座安装后和机架台面完全贴合,不会出现安装悬空的问题。
