叉形铰接连接支座机械零件

　　该零件属于典型的叉形铰接连接支座类结构件，在中小型机械传动与夹持机构中承担枢轴连接、载荷传递与位置约束的功能。从结构布局来看，零件一端为带同轴通孔的圆柱套筒段，另一端为开口叉形卡口，中间通过过渡板与加强筋将两部分连为一体，整体呈非对称悬臂式构型。套筒段外圆直径为四十毫米，内孔直径二十毫米，轴向总高六十毫米，内孔沿竖直方向贯通，用于穿装销轴或转轴，实现与相邻杆件的回转配合。套筒下端面延伸出一块矩形安装底板，底板宽度方向尺寸为六十毫米，厚度方向二十毫米，底板上开设与内孔同轴的沉孔或通孔结构，既可以作为销轴的轴向定位端面，也能够通过紧固件将支座固定在机架平面上。叉形端位于套筒轴线的侧向延伸方向，卡口为半径二十五毫米的半圆形开口，

　　开口宽度方向尺寸为四十毫米，用于卡接另一根圆杆或轴颈，形成可拆卸的铰接夹持关系。叉口与套筒之间的过渡区域采用斜向加强筋连接，筋板沿受力方向布置，将叉口承受的径向载荷直接传导至套筒根部，避免悬臂段在交变载荷下产生弯曲变形或应力集中。从工程使用场景分析，这类支座常见于手动夹紧机构、连杆调节装置、轻型工装夹具以及小型自动化设备的摆臂连接部位。套筒内孔作为主回转副，允许支座绕固定销轴摆动；叉形卡口作为从动连接端，可快速卡入或脱开配套杆件，在需要频繁拆装、角度调整的机构中能够显著减少装配时间。卡口采用开口式设计而非封闭孔，其核心考量在于允许侧向装拆，当配套杆件两端已被其他结构约束、无法沿轴向穿入销孔时，开口叉口可以直接从径向嵌入，

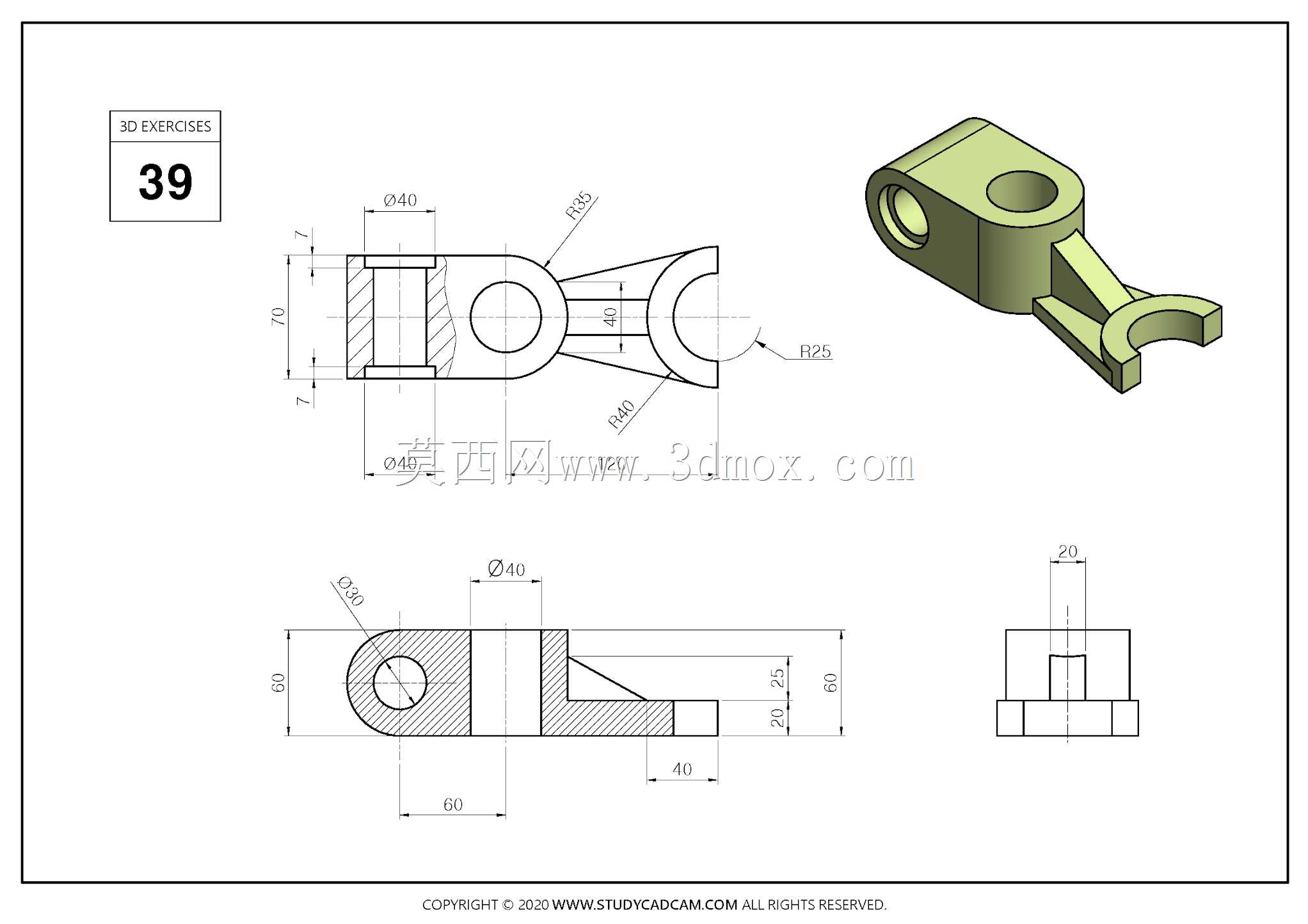

　　再通过压板或锁销约束开口间隙，防止杆件脱出。尺寸链设计上，套筒中心到叉口圆弧中心的水平距离为六十毫米，这一中心距决定了连杆机构的力臂长度，直接影响夹紧力放大倍数与摆角范围。套筒顶面到底板底面的高度六十毫米，为下方螺母、垫圈或对接凸台预留了安装空间；叉口部位的厚度尺寸为二十毫米，与卡口宽度四十毫米、圆弧半径二十五毫米相匹配，保证被夹持杆件在接触面内获得足够的支承宽度，降低局部接触压强。零件各棱边在三维建模时均做了工艺性处理，套筒外圆与底板交接处、筋板与主体交接处保留铸造或机加工所需的圆角过渡，避免热处理或承载时在尖角处产生裂纹。图纸中主视全剖表达了套筒内孔、底板厚度与筋板截面的层次关系，俯视图反映了叉口开口轮廓与套筒外圆的相对位置，

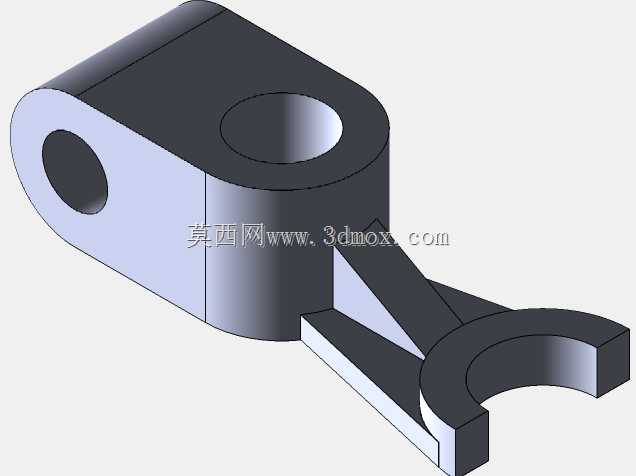

　　侧视局部视图则补充了底板上孔位的宽度方向尺寸，三个视图配合轴测立体图，完整界定了零件的加工与检验基准。实际建模过程中，可先绘制底板与套筒的拉伸实体，再绘制中间连接板与加强筋，最后在端部切除出叉形半圆卡口并完成内孔与倒角；建模基准优先选择套筒轴线与底板底面，保证后续工程图中尺寸标注与加工装夹基准一致。配合选型方面，套筒内孔通常与间隙配合的销轴组装，叉口卡口内可加装半开式衬套以减少磨损，当杆件磨损后仅需更换衬套即可恢复配合精度，延长整套机构的使用寿命。
