L型铰接悬臂支座三维结构练习件

　　该构件属于典型的L型空间铰接支座类练习件，整体由左侧竖直圆柱套筒与右侧水平矩形悬臂正交装配构成，在轻工自动化输送线、小型工装夹具台、检测工位变位机构中十分常见，常作为连杆摆臂的回转支撑座使用：竖直套筒内穿入固定销轴，将整个支座铰接在设备机架立板上，支座可绕销轴完成小角度摆动；水平悬臂末端开设的横向通孔则用于穿装锁紧螺钉或者连接从动连杆，将摆动力矩传递到下游执行端，悬臂板面上额外开设的小圆孔可作为定位销孔、减重孔或者传感器走线孔使用。

　　从实际装配边界来看，构件总长105mm，总高45mm，竖直套筒外径30mm、内孔直径14mm，套筒轴向总长度50mm，上下两端各预留10mm的轴肩配合段，和机架铰接座的安装槽宽度匹配，避免支座摆动时出现轴向窜动；水平悬臂为矩形截面，截面宽度28mm、板厚10mm，悬臂从套筒侧壁向外延伸，末端距离套筒中心的长度尺寸为38mm，悬臂末端的横向通孔直径12mm，孔中心距离悬臂下端面的高度为20mm，悬臂板面上的小孔直径10mm，孔中心距离悬臂末端端面的距离为30mm。套筒和悬臂的交接位置做了两处过渡圆角，内侧圆角R8、外侧圆角R11，用来分散悬臂受载时交接位置的应力集中，避免反复摆动过程中拐角处出现疲劳断裂。

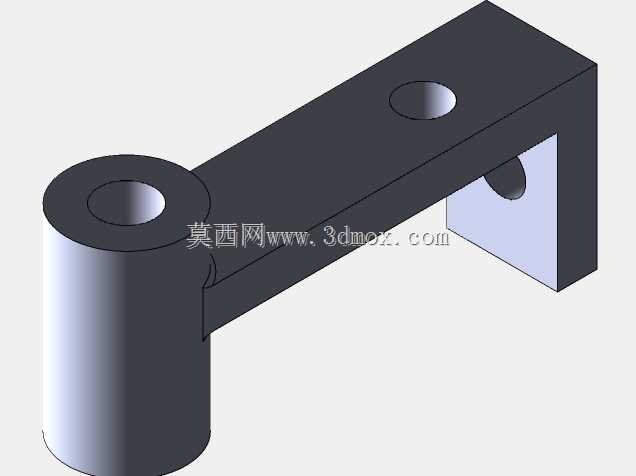

　　建模过程中可以先分别完成两个基础实体的创建：首先绘制竖直圆柱套筒，拉伸生成总高50mm的圆柱后同轴切除直径14mm的内孔，再绘制水平矩形悬臂，拉伸厚度10mm后和套筒实体做合并布尔运算，之后在交接位置分别绘制R8与R11的圆角特征，最后依次创建悬臂末端的直径12mm横向通孔、悬臂板面的直径10mm竖向通孔即可。工程图出图时需要重点标注套筒内孔与悬臂末端孔的中心距、两个孔的轴线空间垂直度、套筒端面和悬臂底面的位置公差，装配时要保证铰接销轴和套筒内孔采用间隙配合，悬臂末端的连接销和通孔采用过渡配合，保证摆动顺畅的同时不会出现径向晃动。这类支座在实际设备中大多承受悬臂端的径向载荷，选型校核时需要重点验算交接圆角位置的弯曲应力，以及套筒内孔的接触挤压应力，确保长期往复摆动下构件不会出现塑性变形。
